ApplicationNote 122
AutoChem和质谱的气体校正
AutoChem的TCD校准是将原始TCD信号转换为气体浓度的强大工具。该内置校准的原理是把已知的气体浓度与其所对应的TCD信号相关联,由此获得气体浓度和TCD信号的关系式,从而实现TCD信号的转换。
这个功能也可以用于质谱的气体校准。这里,我们以氢气的浓度校准为例。在AutoChem的TCD校准过程中,采用Pfeiffer ThermoStar(QMS 200)监测气流中的氢气浓度,以氩气为载气,含10%氢气的氩气混合气为loop气。如图1所示,AutoChem利用内置混合器自动产生11个气体浓度并记录对应的TCD信号,而质谱则记录对应的质谱信号。

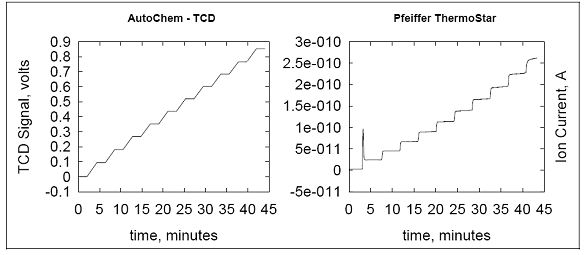

Figure1.Hydrogen calibration using Micromeritics’ AutoChem and the Pfeiffer ThermoStarmass spectrometer.
接着质谱数据可导出为ASCII文件,利用几种商业化的软件包(Microsoft Excel, Microcal Origin, andMatlab from Mathworks)可绘制最终的校准曲线,如图2所示。利用TCD校准所计算出的氢气浓度关系式,可获得质谱离子电流与氢气浓度的关系,从而实现质谱的氢气校准。目前市面上的大部分商用质谱仪都可与AutoChem连用,以生成质谱的校准曲线。

Figure2.ASCII data from the mass spectrometer were used to generate the finalcalibration curve.
