关风机 The wind off the machine

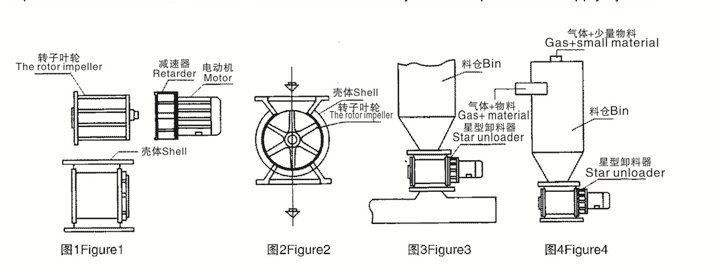

关风机又称卸料器、旋转给料器、锁气阀，通常星型卸料器的结构(如图1所示)是由

带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。

当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此星型卸料器可以定量而连续地卸料(如图2所示)。

星型卸料器常用在气力输出系统中(如图3所示)。对于压力输出系统或负压输出系统，星型卸料器可以均匀、连续地向输料管供料，以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料器是气力输送系统中常用的重要部件。

星型卸料器可以用在收集物料系统中，作为料仓的卸料器(如图4所示)。星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一，它特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。

我公司吸取过了国内先进制造技术，结合市场的要求经过多年的研究，开发出多种新型组合防堵关风机，现有产品可分为普通型、耐压型、外装耐温耐压型、快速清洗型、定量型五大类。

普通型:可以用在80度以下及常温的通常物料上，它可以连续均匀向输料管内供料，而在系统分离部分收集物料，它又具有卸料器功能。

耐压型:它采用封闭型转子，可以广泛应用在吸送式、压送式气流输送系统和负压输送设备上，它可以保证输送管内的气流压力不泄露，能够安全的输送和收集物料，所以在这方面又称为电动锁气器，它不但可以耐压，同时兼备普通型功能。

外装耐温耐压型:根据物料输送和下料口的温度不同，因为温度对机体膨胀有影响，以及对轴承和油封系统不利，我厂设计了耐高温型外装式结构关风机，它把运转部分与物料接触的箱体部分分离开来，可以安全地把轴承运转和油封系统不受高温影响而正常工作，此类产品不但耐高温，还可以针对吸湿性物料和金属性粉末的输送和接受，具有很好的效果。因为这类物体有穿透性，穿透油封装置，物料进入轴承而损坏机械，正是有外装的特点，它不会和物料接触。

快速清洗型:快速清洗旋转阀制作精致、成功使用德、日技术制造之精华。产品拆装灵活、易于清洗。主要用于化工、制药、食品等行业高卫生标准的物料卸料及经常更换物料的场所工作。

定量型:通过调节关风机腔内的容积大小和对电机实施无极变速，达到物料预期的流量。此类关风机主要用于定量供应系统。

(1)卸料器的上、下法兰口基本是方形或圆形，也可以由用户选定。

(2)耐磨损型叶轮特点是转子叶片的端部带有特殊耐磨材料活动片，并且磨损后可方便地调节，使其仍然与壳体内部保持良好接触，也可以由用户选定。

(3)轴承外置型一代号W表示，两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触，通常也作为耐高温型，它所输送物料的温度可达280℃。(4)关风机排料量按下式计算:

G:0.06V·N·Y.R·K(吨/小时) V一关风机容积(升/转) N一关风机转速(转/分)

Y一关风机容积效率(0.5-0.8) R一物料容量(吨/米3)

K一修正系数，一般取0.7-0.8

(5)特殊型号、特殊材质、非标规格可按用户需要制造。(6)例:ZGF9L说明:容积为9L的组合型碳钢关风机。

(7)关风机的转速一般情况下为42转1分钟，但也可按用户要求的转速而制造。
