光栅测长仪保养手册，请收藏!

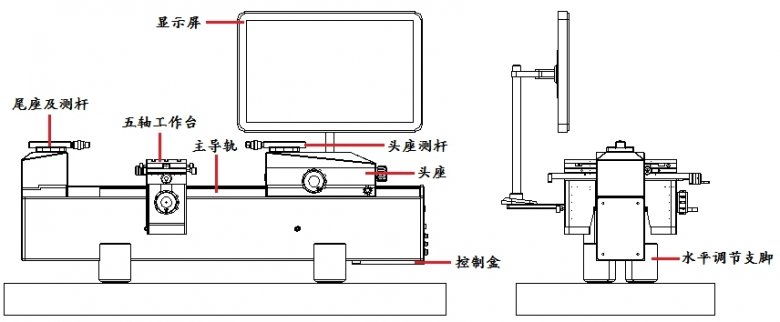

操作之前，我们先来了解一下设备的主要部件名称。

………………………………维护作业的安全事项………………………………

开始对设备进行维护保养时，请一定要阅读下安全须知。

通常情况下，测长仪本体上会贴有警示作用的安全标签。以中图仪器的SJ51系列光栅测长仪为例，贴有安全标签处是容易发生安全事故的地方，为安全起见，请事先确认标签后再进行作业。

…………………………………控制盒安全…………………………………

保养作业时，不仅需要关闭PC主机及显示屏电源，也需要关闭仪器背面的控制盒主电源，否则有可能诱发触电事故。

接触此处可能会导致触电，请勿拆下此盖板

………………………………外部清洁与防护………………………………

保持仪器的清洁与运动件的顺滑是高精密仪器的精度保障。

一般需保持1月/次的定期清洁防护，清洁时，请使用不起毛的软布轻擦仪器污垢。遇到较难清理的污垢，请使用软布蘸上工业酒精擦拭，再用干软布擦干；

清洁完成后，请使用无尘布蘸少量液态防锈油（如WD40）均匀涂抹在清洁完的部位（玻璃光栅尺部位无需涂抹）。

关键擦拭点：

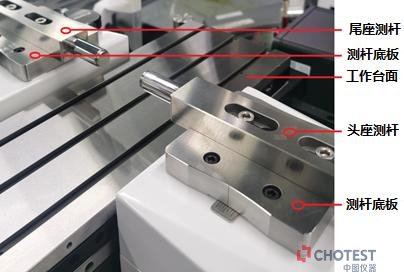

------测杆及工作台面------

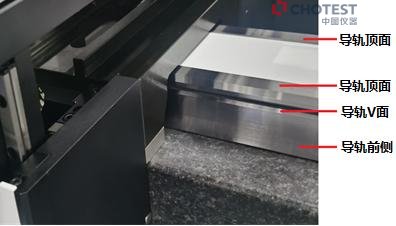

------导轨-------

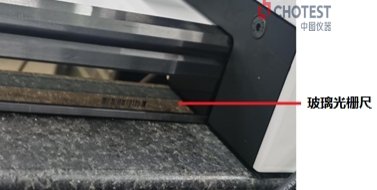

------玻璃光栅尺-------

***切勿使用含苯、稀释剂或化学材质的布擦拭，容易造成仪器外表面涂装褪色或剥落***

***在涂抹防锈油时，勿将防锈油涂抹到玻璃光栅尺上***

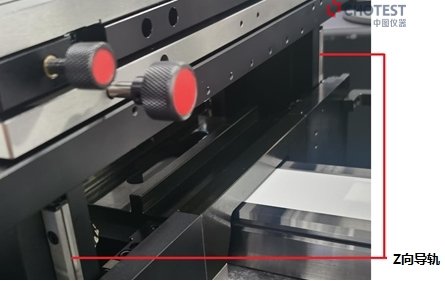

………………………工作台Z轴导轨的清洁和润滑………………………

工作台Z轴导轨面须每3月/次定期保养。若疏忽导轨的清洁和润滑，有可能出现工作台垂直升降异常的情况。请您定期根据升降移动操作的平滑性定期清洁和涂抹润滑油来加以维护。

清洁时，请使用柔软的不起毛的软布清洁，之后在Z轴前后左右4条导轨面V面区域滴几滴润滑油（例，美孚威达润滑油No.2，长城32号润滑油）。

……………………………主测杆的维护保养…………………………

为长期维持仪器的性能，与测帽所配合的测杆需保持1月/次的定期保养，采用柔软无尘布对测杆前端柱面、端面进行清洁，如清洁时柱面存在无法擦除的异物，请使用2000目以上抛光砂纸按如下红色箭头方向，沿柱面方向来回拖动对异物进行抛光去除。

…………………………………仪器水平调节………………………………

长时间的环境变化可能造成仪器的水平漂移，造成精度变差，因此需定期调整仪器水平。

测长仪的水平调节一般保持1年/次，如下图所示放置水平仪在大理石台面，拆下支脚外壳，使用开口扳手调节到水平仪气泡左右对称不超过1格（分度为0.02mm/m每格）；

***测长仪的支脚高度有限10-30mm区间，调节时注意勿让支脚脱出***
