Aerosol Jet气溶胶喷射3D打印原理介绍

OPTOMEC是AEROSOL JET 气溶胶喷射商标和专利的所有者。气溶胶喷射3D打印机使用专利技术，能够在大容量和多种使用模式下打印微米级电子产品，包括在2D或3D表面上打印电路或组件。该技术已被证明能够满足消费电子行业的功能、体积和成本需求，特别是在智能穿戴、移动设备和新兴的物联网（IoT）领域。

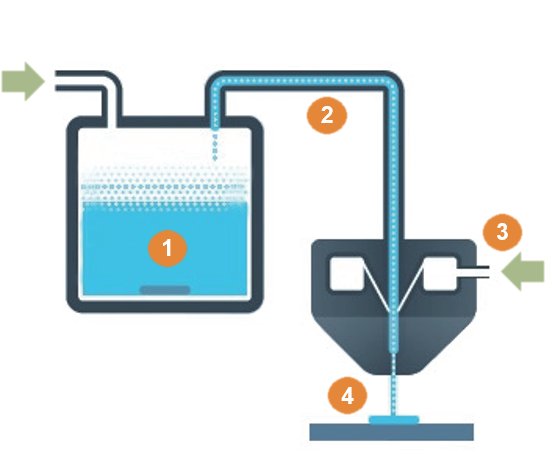

Aerosol Jet（气溶胶喷射）3D打印过程:

① 雾化：

基于纳米颗粒的液体油墨被雾化成气溶胶。

② 液滴分选、致密化：

对气溶胶进行分类，消除过小或过大的液滴，以最大化输出。

③ 空气动力聚焦：

 氮鞘用于保护喷嘴，同时将气溶胶聚焦并加速成 10 μm 至1 mm的气溶胶束。（取决于喷嘴）

④ 高间隔打印：

气溶胶束以高达 100 m/s的速度喷出，并以接近零的力冲击基板。使共形电路能够在距离喷嘴高达            5mm的间距处打印。

传统喷墨打印和气溶胶喷射3D打印对比:

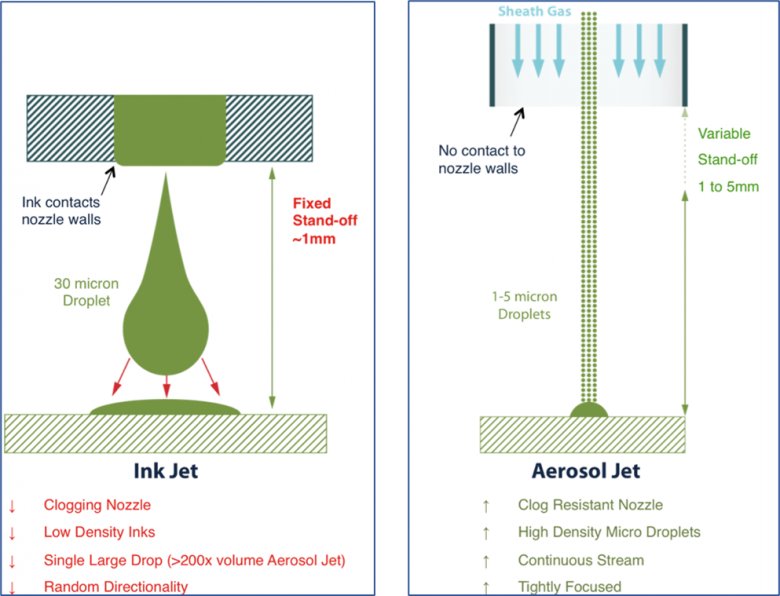

传统喷墨打印和气溶胶喷射3D打印对比图

传统喷墨打印和气溶胶喷射3D打印对比汇总表

云尚智造可提供3D 打印柔性混合电子（Flex Hybrid Electronics，FHE）整体解决方案，实现在一些列柔性材料上通过非接触式的微纳 3D 打印，用来制造电子线路、复杂图案等方式。

可实现折叠、柔性、弯曲的电子器件。可应用于监测人体健康的智能穿戴产品、物联网的传感器及超材料、新能源等领域。

✾ 气溶胶喷射3D打印可使用的材料：

金、银、铜、铂、铝、镍、铟（开发中）等；碳、钌酸盐等电阻材料；单壁碳纳米管、多壁碳纳米管及PEDOT:PSS；聚酰亚胺（PI）、聚乙烯吡咯烷酮（PVP）、Teon AF、SU-8、粘合剂、不透明涂层、紫外线粘合剂及紫外丙烯酸树脂；有机半导体、单壁碳纳米管等半导体材料；一般溶剂、酸和碱、抗光蚀剂、DNA、蛋白质及酶等；石墨烯、钙钛矿及MXene等超材料。

✾ 云尚智造提供专为研究人员和科学家而设计，微纳金属 3D 打印，用于亚微米级制造（μAM）和服务。

微纳3D打印可使用的材料：金、银、铜、铂等。

✾ 宏观尺寸柔性材料3D打印：医疗级硅胶、TPU及TPE等。
