立式煤磨机结构(鸿程伍工13687861989)
桂林鸿程hlm立式煤磨机是在广范收集国内外各种立式磨资料的基础上,吸收国外的先进技术,结合我国煤炭工业特点而设计的一种新型节能粉磨设备。它既具有能将磨辊翻出机外、检修方便的优点,又具有辊套可翻面使用、寿命长的特点,在煤粉制备行业已得到了广泛的应用。今天就为大家介绍一下立式煤磨机结构

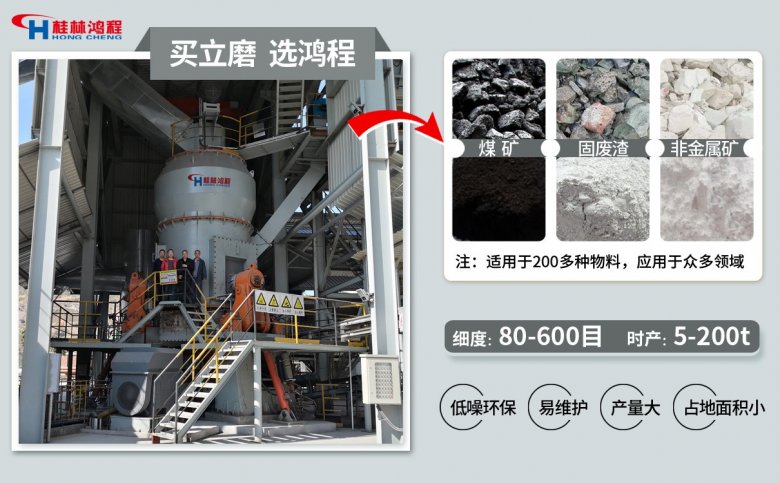

立式煤磨机结构
立式煤磨机结构包含传动装置、磨辊装置、加压及限位装置、选粉机几大部分,今天就为大家分别介绍一下立式煤磨机结构各个装置分解。
一、立式煤磨机结构之传动装置:立式煤磨机结构的传动装置由主电机、联轴器、减速机三部分组成,安装在磨机下部,既要带动磨盘传动,还要承受磨盘、物料、磨辊的重量以及加压装置施加的碾磨压力,是立式煤磨机结构中最重要的部件之一。为了适应用户较多粉磨劣质煤或无烟煤的趋势,立式煤磨机结构采取了增大主减速机减速比以降低磨盘转速的措施,同时改进磨辊辊套和磨盘衬板的结构形式,使磨盘上形成稳定的料层从而增加磨辊的碾压力,提高粉磨效率,减小磨机振动的可能,生产更加平稳可靠。
二、立式煤磨机结构之磨辊装置:磨辊是立式磨重要的研磨部件,立式煤磨机结构采用弧形衬板和轮胎形辊套,辊套为对称结构,在磨损到一定程度后可翻面使用,延长其使用寿命。磨辊轴承采用新型机械密封装置,既提高了密封可靠性,同时因不需要密封风机而减少了磨内含氧量,降低了磨内爆炸的可能性。 一般立式磨的磨辊轴承采用油脂润滑,但由于原煤水分较大,为了提高烘干能力,磨腔内气体温度一般高达100多度,操作不当易造成磨辊轴承温度过高,导致润滑脂蒸发变质影响轴承寿命。因此,立式煤磨机结构已采用磨辊稀油强制润滑、冷却,大大增加了轴承使用寿命(一般可提高2.5倍以上)。
三、立式煤磨机结构之加压限位装置:立式煤磨机结构抬辊操作和限位装置可以使磨机空载启动。启动前无需在磨盘上布料,避免开机难的烦恼。此外由于磨辊和磨盘之间的间隙可调,使得既能保持稳定的料层厚度,提高粉磨效率,又能保证磨辊和磨盘不直接接触,磨机振动值大幅降低,所以立式煤磨机结构使其更适应于粉磨劣质煤或无烟煤。
四、立式煤磨机结构之选粉机:立式煤磨机结构之选粉机一般分静态、动态、动静态组合三种形式。静态惯性分离器,顾名思义只有固定不动的导向叶片,该机选粉效率低,调节细度功能差,往往不能满足煤粉磨制细度要求。动态分离器,是指电机带动一个高速旋转的转子,转子的叶片与粗颗粒撞击,给物料以较大的线速度,产生较大的离心力,使其进行分离,该型分离器的选粉细度可达0.08mm筛余6~12%,可满足烟煤粉磨的细度要求。
