1、参照标准:GB/T 1479.1-2011 金属粉末 松装密度的测定
适用于自由流过孔径为2.5 mm漏斗的金属粉末。如果粉末难以通过直径为2.5 mm的孔,但能自由流过5.0 miTl的孔,该方法也可以使用。
2、测量原理
在松装状态下完全充满已知量杯的粉末质量,将漏斗置于量杯上部确定距离处,使粉末从漏斗自由落入量杯,以获得松装状态。
3、仪器配置

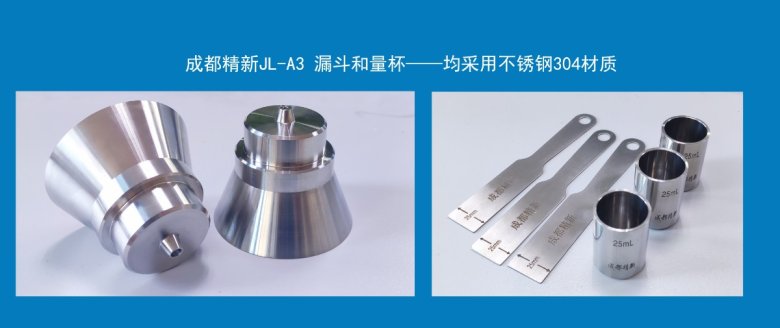

3.1漏斗
漏斗分两种孔径,一种孔径为2.5 mm,另一种孔径为5.0 mm
3.2量杯
3.2.1量杯容积为25 cm3士o.03 cm3,内径为28 ram+0.5 mm。容积相同但内径为30 ram土1 mm的量杯也可以使用。但生产新量杯时,其内径为28 mm士0.5 mm的为首选量杯。
3.2.2量杯和漏斗应由无磁性、耐腐蚀的金属材料制成,应具有足够的壁厚和硬度,以避免变形和过度磨损,量杯和漏斗的内表面应抛光。
3.3天平
天平要有足够的量程,称量试样的精确度为士O.01 g。
3.4支架和水平无振动的底座
支架和水平无振动的底座用以支撑漏斗和量杯,漏斗小孔底部和量杯上表面之间的距离为25 mm两者要同心。
4、试样
4.1至少要取100 cm3的试样,允许分成三份,进行测量。
4.2通常,粉末按接收状态测定。在某些情况下,粉末应进行烘干。但如果粉末容易氧化,应在真空或惰性气氛保护下进行烘干。若粉末含有易挥发性物质,则不允许烘干。
5、步骤
5.1 将粉末倒入孔径为2.5 mm的漏斗让粉末直接从小孔流入量杯,直到量杯完全被充满且溢出。用一个非磁性的直板尺刮平粉末,但不要挤压粉末并且注意不要摇动和震动量杯。
5.2如果粉末不能流过漏斗,应选择5 mm孔径的漏斗。
5.3刮平粉末后轻敲量杯,使其振实一些,以免在挪动过程中粉末溢出并确保杯子外部不粘有粉末。
5.4测量粉末的质量精确到0.01 g。
5.5取三次测量的平均值。
6、结果表示
6.1松装密度由下式给出:松装密度=m/V=m/25
6.2取三次测量结果的算术平均值报出最终结果,精确到0.01 g/cm3。当三次测量结果之间的差值超过平均值的1%时,其zui大值和zui小值也要随结果报出。
3606
- 1超细粉双头式粉末灌装机产品说明
- 2单颗粒力学性能测试系统产品介绍
- 3粉末压实密度仪产品介绍
- 4硅基负极膨胀原位快筛系统产品介绍
- 5原位膨胀分析系统产品介绍
- 6原位产气体积监控仪产品介绍
- 7极片电阻仪产品介绍
- 8浆料电阻仪产品介绍
- 全固态电池不是电动汽车的必选项
- 湿法珠磨制备米诺地尔纳米颗粒实现高效靶向毛囊
- 硅碳负极助力锂离子电池能量密度提升
- 粒度、粒形分析技术助力3D打印材料发展
- 【Nat. Chem. Eng.】一维孔道中的动态分子口袋用于从C2-C4炔烃中分离乙烯
- 可见异物检查仪在提升药品质量与安全方面的作用
- CytoFLEX 流式细胞仪如何表征外泌体?
- 瓦楞原纸的边压强度(CCT)
- 压实度与密实度的区别
- 振实密度和压实密度的关系
- 勃姆石专用气流粉碎机分级机打散机
- 国产新品泡沫起升仪可替代德国format
- 国内首个他达拉非新剂型获批
- APS-100超声法粒度仪在ZnO纳米颗粒和ZnO-EG纳米流体方面的应用
- 气流筛分仪200lsn汇美科HMK-200始于2017
- 如何有效分析印刷品的抗擦性以及涂层硬度
