石化行业在国民经济的发展中有重要作用，为社会发展提供了必要的能源和化工产品，但是石化行业也属于污染源，石化行业VOCs排放量大，难处理，成分复杂（多包含烷烃、烯烃硫醇、硫醚、多环芳烃等），给生态环境和人体健康带来极大危害。因此，必须对石化行业排放的VOCs进行有效监测。石化行业VOCs的监测主要可分为两种：一种作为污染源排放的监测，主要是对VOCs治理后浓度是否达标进行监测；另一种作为厂界、厂区的VOCs监测，主要监测企业整体的环境状况，对无组织排放以及企业厂界进行监测，查看对企业附近地区的影响。

一、石化行业VOCs管控的相关法规文件

（1）2010年5月，国务院办公厅转发《环境保护部等部门关于推进大气污染联防联控工作改善区域空气质量指导意见的通知》（国办发［2010］33号），首先从国家层面提出石化行业挥发性有机物控制要求；

（2）2012年，我国《重点区域大气污染防治“十二五”规划》将VOCs列入控制指标；

（3）2013年，国务院颁布《大气污染防治行动计划》（[2013]37号）推进挥发性有机物污染治理；

（4）2014年12月5日，环保部发布《石化行业挥发性有机物综合整治方案》（[2014]177号）；

（5）2015年11月18日国家环保部发布了《石化行业泄漏检测与修复工作指南》，同时《石油炼制工业污染物排放标准》和《石油化工工业污染物排放标准》陆续出台；

（6）2015年10月1日开始试行的《挥发性有机物排污收费试点办法》和《关于制定石油化工及包装印刷等试点行业挥发性有机物排污费征收标准等有关问题的通知》（财政部会同国家发展改革委、环境保护部颁布），随后北京、上海、广州等14省相继发布了地方挥发性有机物排污收费细则，各省市也相继启动此项工作；

（7）2017年印发《“十三五”挥发性有机物污染防治工作方案》，提出实施石化、化工、工业涂装、包装印刷等重点行业VOCs治理工程，制定建立健全以改善环境空气质量为核心的 VOCs 污染防治管理体系的目标方针，计划到2020年石化企业基本完成VOCs治理，全国VOCs排放总量比2015年下降10%以上。

   二、天瑞仪器产品介绍

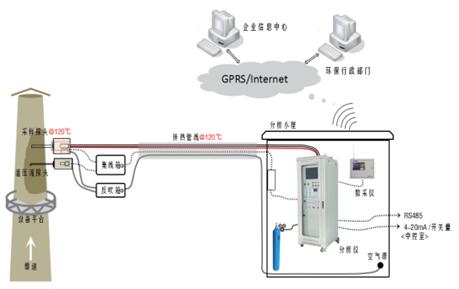

2.1有组织排放（废气排口）挥发性有机物在线监测系统

CEMS-V100 烟气挥发性有机物（VOCs）在线监测系统是天瑞仪器研制的烟气中VOCs的在线监测设备，可测量非甲烷总烃（NMHC）、苯系物（BTEX）、VOC特征因子等多种挥发性有机物。

采样探头安装于企业废气排口，排口被测废气被负压抽泵抽取进入采样探头探杆（不加热），经过陶瓷滤芯进入伴热管线（伴热温度可设置），样气在伴热管中继续传输至预处理系统，在预处理系统经过二级过滤和分流后按照一定流量送至在线气相色谱仪（GC-FID）。在线气相色谱仪控制内置自动取样平面十通阀和定量环系统取1mL的被测样气，借助载气送入色谱柱分离和FID做定性、定量分析。分析结果通过工控机保存，并和排气筒监测排放参数一起通过数采仪送至环保监控平台。

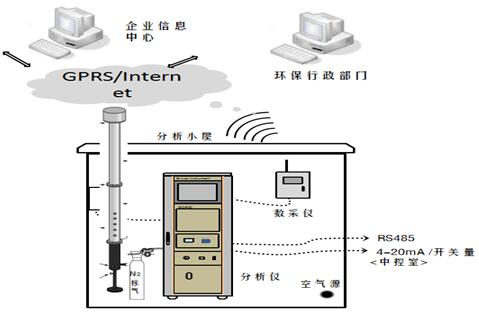

2.2无组织排放（厂界、厂区）VOCs在线监测系统

被测样气被泵抽取进入采样总管，经过滤后按照一定流量送至在线气相色谱仪（GC-FID）。在线气相色谱仪控制内置自动取样平面十通阀和定量环系统取1mL的被测样气，借助载气送入色谱柱分离和FID做定性、定量分析。分析结果通过工控机保存，并和气象五参数（温度、气压、风向、风速、湿度）一起通过数采仪送至环保监控平台。

三、应用实例

某企业污染源挥发性有机物在线监测系统实现非甲烷总烃、烟气排放参数（温度、压力、流速）的在线监测，数据通过数采仪上传至环保监控平台，现场安装区为防爆区。安装现场图片如下：

防爆分析仪	污染源防爆分析小屋	厂界防爆分析小屋
烟气挥发性有机物在线分析仪	防爆采样探头	防爆温压流
