铂铑合金为以铂为基添加铑所组成的铂合金。自固相线以下为连续固溶体,是铂基含铑的二元合金,在高温下为连续固溶体。铑可提高合金对铂的热电势、抗氧化和耐酸腐蚀能力。大于20%Rh的合金不溶于王水。20%Rh以下的合金可全部冷加工成材;大于20%Rh的合金由热加工和冷加工成材;PtRh70合金全由热加工成材。主要用作热电偶材料,有PtRhl0/Pt、PtRh13/Pt等 。还作为催化剂、坩埚和喷丝嘴,高温发热体、电气接点和火花塞电极。作为绕组材料。
铂铑合金性质随铑含量升高呈有规律的变化:
(1)晶格常数和密度平滑降低。
(2)力学性能增高。由于组元性能和结构的稳定性,铂铑合金具有非常稳定的高温力学性能,尤其铑含量 低于25%的合金。
(3)电阻率增大,电阻温度系数降低。
(4)对铂热电势及其稳定性增大,但当合金受污染时其稳定性降低。
(5)在高温氧化气氛中加热时,铑可以减少合金中铂的挥发损失。
(6)耐酸蚀性增强,含20%铑以上合金不溶于王水。
(7)铂铑合金具有高的催化活性。
(8)铂铑合金一般容易加工,但高铑合金塑性低,须采用热加工开坯。
铂在高温下大量吸气,铂及铂铑合金,多采用真空中频熔炼炉,在氧化锆坩埚和氩气保护中熔炼,浇铸在水冷铜模中。 在熔铸铂及铂合金、铂铑合金时,通常的浇铸温度比熔化温度高100℃。

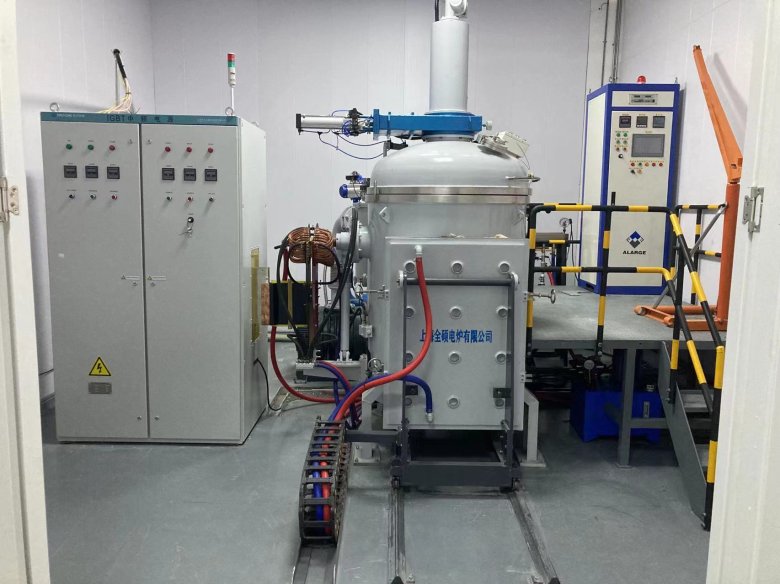

3KG真空中频铂金专用熔炼炉:
形式:立式侧开门
炉体直径:φ600mm
额定容量:3Kg(以钢计)
熔炼电源:中频电源(1000-2500HZ) 电源参数 60KW/1.0~2.5KHz
最高工作温度:1900℃(各执行机构正常运行)
极限真空度:6.67X 10-3Pa
熔化时间原材料(钢):熔化时间少于 45min,抽空≤30 分
熔化/精炼转换:压力应在 30min 之内达到 10Pa 以下
压升率:≤3.0Pa/h (空炉、冷态测量)
充气压力控制:冷却过程保证微正压(绝对压力/带安全阀)
充气时间:≤3min
坩埚翻转角度:-10°~95°
测温装置:钨莱热电偶
选配:水冷锭模/合金加料斗/捣料结构/红外测温仪
咨询电话:021-58923658/58933728
310
- Echo声波移液合成生物学的DBTL角色
- TEM原位样品杆优秀论文赏析-《Energy Storage Materials》
- 全固态电池不是电动汽车的必选项
- 湿法珠磨制备米诺地尔纳米颗粒实现高效靶向毛囊
- 硅碳负极助力锂离子电池能量密度提升
- 粒度、粒形分析技术助力3D打印材料发展
- 【Nat. Chem. Eng.】一维孔道中的动态分子口袋用于从C2-C4炔烃中分离乙烯
- 可见异物检查仪在提升药品质量与安全方面的作用
- 扫描电镜论文赏析-干旱影响杨树叶片及次生木质部发育的分子机制
- 压实度与密实度的区别
- 振实密度和压实密度的关系
- 勃姆石专用气流粉碎机分级机打散机
- 国产新品泡沫起升仪可替代德国format
- 国内首个他达拉非新剂型获批
- APS-100超声法粒度仪在ZnO纳米颗粒和ZnO-EG纳米流体方面的应用
- 气流筛分仪200lsn汇美科HMK-200始于2017
