本文摘要

本文记录了Masterziser 3000激光粒度仪和Morphologi-4全自动粒度粒形分析仪对负极材料进行粒度粒形测试的过程，并提供了解决石墨样品分散漂浮和细粉不稳定等典型问题的解决办法。此外，还根据样品粒形测试的结果对电池负极材料球形度对电池质量的影响进行了阐述。全文分为两篇，此为下篇。

实验背景

上篇介绍了Mastersizer3000激光粒度仪对石墨负极材料粒度测量，以及针对其测量中的典型应用问题所提供的解决方案。那么，天然石墨和人造石墨有什么区别，以及二者区别在电池负极应用中的影响又是什么呢？本篇我们将继续利用Morphologi-4的自动成像分析方法为大家解读。

负极材料粒形测试与结果分析

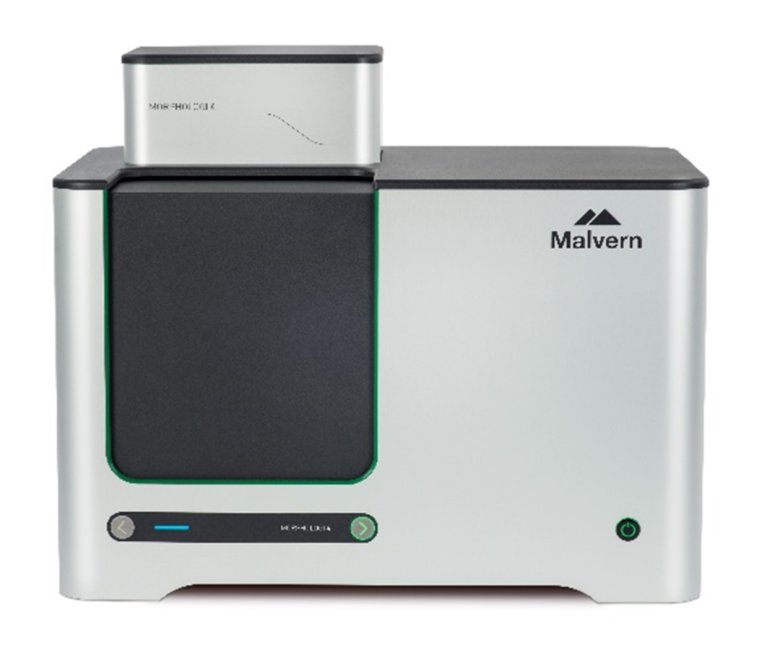

上篇介绍到可以使用Morphologi-4 全自动粒度粒形分析仪对负极材料中粒度结果不稳定的小颗粒进行进一步粒度粒形的测量。

但其实，M4全自动粒度粒形分析仪更重要的功能是通过自动扫描，获得有统计意义的颗粒图像（典型数量>20000颗），通过几十种形状参数对颗粒形状数值化描述，并得到粒形分布图，以获得更多关于颗粒的信息。

这样，即使等效粒径分布差别不大的样品，能够从形状参数的差异进行分辨，解读电池材料在流动性，反应活度，填充密度等性能上存在差异的原因。

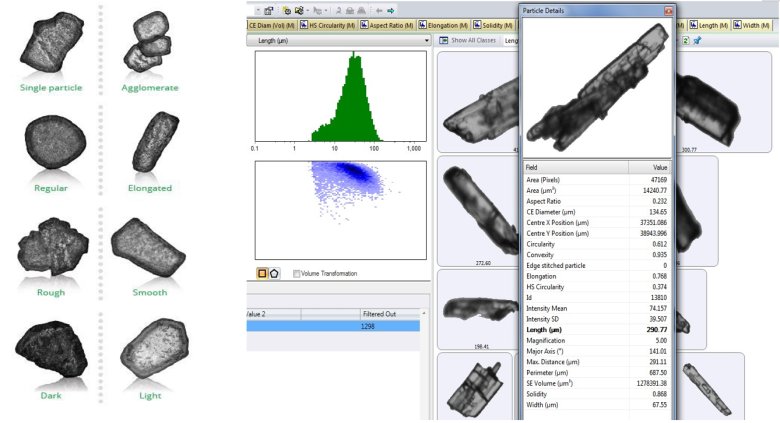

图7 M4软件对形状参数对颗粒进行数值化描述

实际生产中，电池材料都会制备成电池浆料来使用。其颗粒形状越不规则、颗粒表面越不光滑，就会造成颗粒摩擦和联锁作用的增加，静止粘度和剪切粘度都比球形颗粒要高，尤其是将颗粒制成高固含量的浆料时，不规则颗粒粘度的增加更显著。

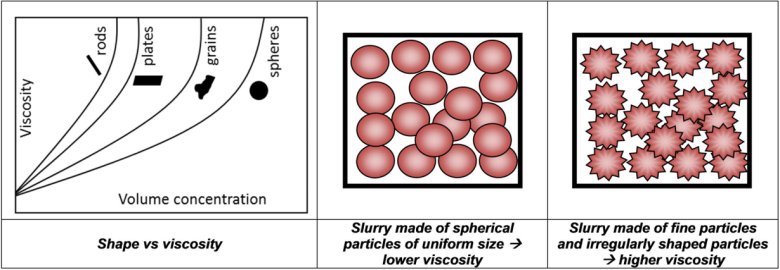

图8 颗粒形状和粘度的关系曲线

例如，下图中两种石墨颗粒具有相似的粒度，但使用Morphologi 4全自动粒度粒形分析仪对两种样品进行分析并统计了它们的球形度分布，发现有很大差异。

图9 人造石墨和天然石墨的球形度差异

从球形度分布图和缩略图中看出，人造石墨A表面光滑，大部分颗粒接近球形；天然石墨B表面粗糙不规则，球形度分布也宽。由于颗粒摩擦和联锁作用的增加，以及流体绕过颗粒所需的额外流动能量，当使用后者制成高浓度电池浆料后，大量不规则形状颗粒的存在将导致浆体粘度更高。这可能会增加静止时的沉积阻力（低剪切过程），并导致涂层上更厚的电极膜（高剪切过程），从而导致离子传输速率变化，最终影响电池寿命（充电周期时间）。

结论

综上所述，在电池负极材料的质量控制中，电池材料颗粒的形状，尤其是球形度，对电池浆料的粘度影响极大，不规则的形状会导致浆料粘度急剧上升，从而导致浆料的不均匀和涂布困难，影响成膜厚度和离子传输速度，最终影响电池的寿命。
