关于汽车清洁度：

汽车行业中关于清洁部件的要求，最早由罗伯特·博世公司（Robert Bosch）在 1996 年为了提高柴油汽车发动机共轨喷射系统的生产质量而提出，他们在生产中发现小的喷嘴很容易被系统中残留的污染颗粒物堵塞，于是提出了生产中清洁部件的质量规范，形成清洁度测试标准。

2005 年德国汽车行业协会出版了 VDA 19 标准， 由于德国汽车工业的巨大影响力，该标准一经实施便成为全世界非常有用的文件。国际标准化组织在吸收、借鉴 VDA 19 标准基础上，于 2007 年发布了 ISO 16232 系列清洁度检测标准，成为世界范围内政府层面主导的通用标准。

2018 年 12 月，新版的国际标 准 ISO 16232 - 2018《道路车辆部件和系统的清洁度》发布实施，本文基于该标准，解读了扫描电镜 / X 射线能谱仪（SEM/EDX）分析方法，并运用该方法进行铝合金压铸件颗粒物的测试分析。

“

1.并非所有颗粒都具有相同的风险特征

清洁度一般指汽车零件、总成及整机等部位被颗粒物污染的程度，用规定的方法从特定的部件采集到颗粒物的质量、大小、形状、数量、材料种类等特征参数来表征。特定部件指潜在危机产品寿命的部件，如：燃油系统、制动系统、冷却系统、液压系统等，其中液压系统部件对污染颗粒物的存在尤为敏感。具体采用何种方法及指标对颗粒物进行测试分析，取决于不同颗粒物对部件性能的影响程度及清洁度控制精度要求。

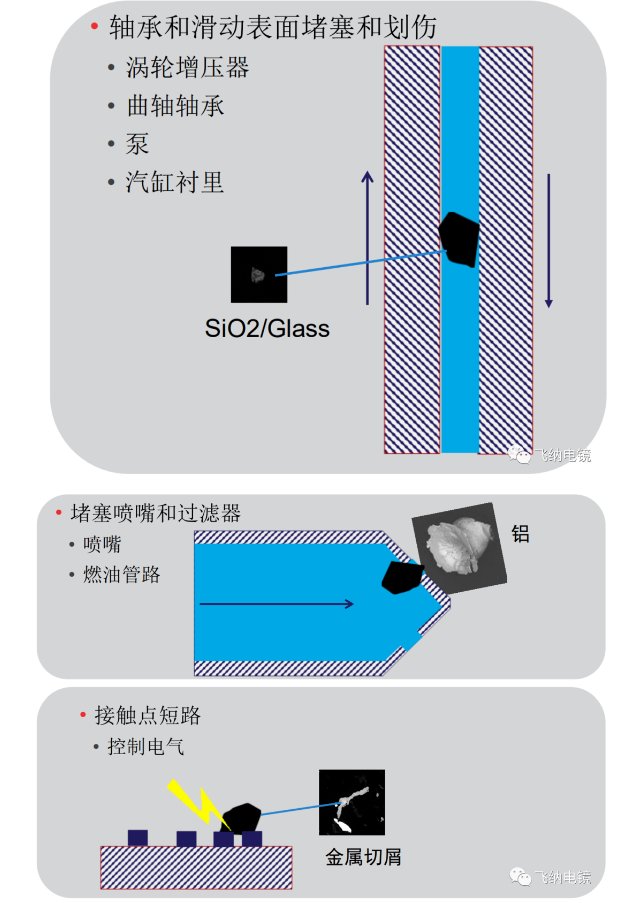

2.不同种类颗粒的危害分析

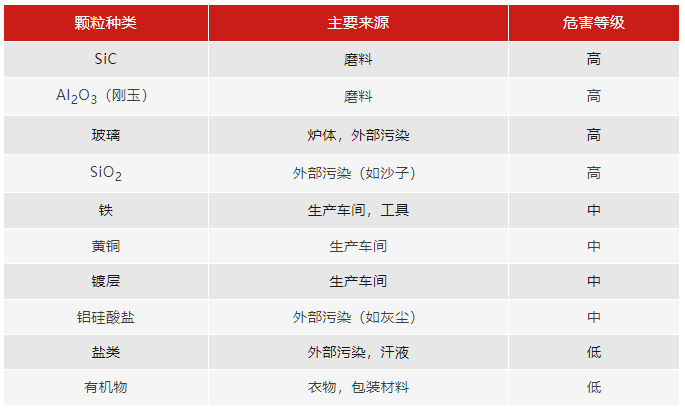

目前，硬质颗粒的行业关注度非常高，以下是不同种类颗粒的危害性。

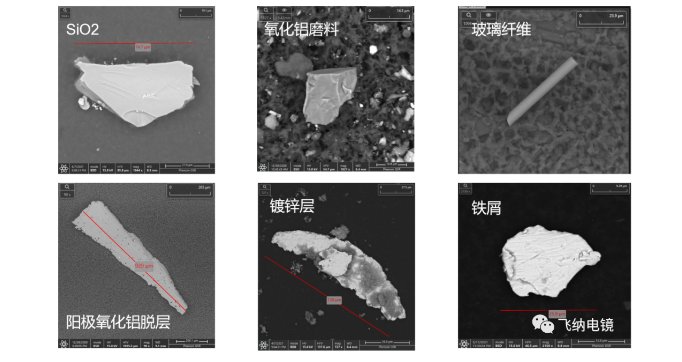

扫描电镜下的硬质颗粒

3.现有测试方法及其局限性

传统的清洁度分析方法（重量法和光镜法）只能提供清洁部件上大颗粒灰尘和碎片的总体重量或形状信息，而不能确定污染物的确切种类（如 SiO 和 AlO 等硬质颗粒），无法全面分析颗粒的污染源。

4.基于扫描电镜+能谱法的全自动清洁度分析系统

为获得颗粒的材质属性，需要采用扫描电镜 / X 射线能谱仪（SEM/EDX）分析方法。全自动清洁度分析系统，以扫描电镜和能谱仪为硬件基础，可以全自动对颗粒或杂质进行快速识别、分析和分类统计，允许工程师看见微米尺寸的颗粒并确定其化学成分，从而判断出污染源，为客户的研发以及生产提供快速、准确和可靠的定量数据支持。

该过程完全符合 ISO 16232 和 VDA 19 要求。只需一键，即可自动分析 4 片直径 47mm 的滤膜，无需人员值守，可连续运行，并且一键生成报告，更有效率地监控过程清洁度。

每个颗粒都分别分析并存储相应的数据。利用颗粒查看器，用户可以轻松地对单个颗粒重新查看进行更深入的分析或成像。

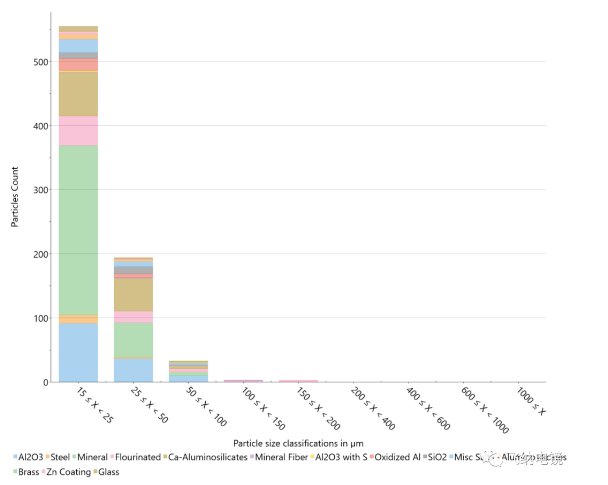

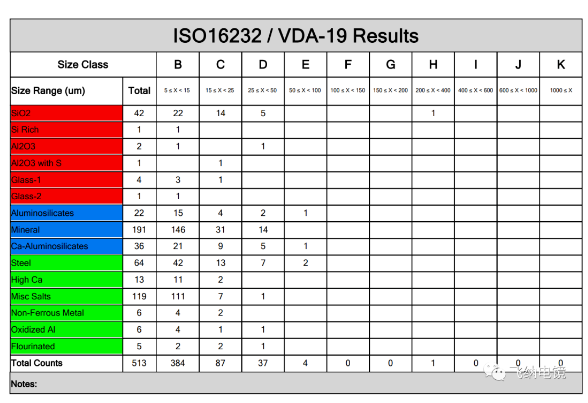

# ParticleX 获得的测试结果 #

基于扫描电镜的测试方法与光镜测试方法的区别如下：
