随着各行各业的发展，无论是金属矿还是非金属矿，需求量都在稳步提升，为了提升精矿品质来实现更加可观的收益，需要经过磁选设备进行除铁除杂。目前细粒级矿石磁选最常使用的工艺流程是矿石经破碎后制成矿浆，后经立环高梯度磁选机或电磁浆料高梯度磁选机进行磁选，最终生产出满足客户要求的精矿产品。但由于矿石破碎后粒度粗细不一，进入立环或者电磁浆料高梯度磁选机进行磁选时，大颗粒会堵塞磁选介质，严重影响精矿指标和选矿效率，进而降低生产效益。因此需要在磁选设备前增加圆筒筛进行粒度筛选，避免下道工序磁选介质堵塞现象的发生。

YTS系列圆筒筛是华特公司研制的一种隔渣设备，主要用于对入矿粒度有要求的磁选设备。根据磁选设备处理量的不同，配套设计了多种型号的圆筒筛，可根据客户需求进行不同粒度的筛选，具有结构简单、能耗低、处理量大的特点。目前设计并生产的最大型号为YTS-3040,筛筒直径3000mm，筛筒长度4000mm，干矿处理量可达500t/h，可满足5米及以上大型立环高梯度磁选机大处理量的要求。

应用范围

该设备适用于浓度小于50%的矿浆中粗颗粒及草屑等杂质的筛分，有效防止磁选机磁介质的堵塞。可用于铁矿、锰矿、钨矿等金属矿的粒度筛分，也可应用于石英砂、长石、高岭土等非金属矿的粒度筛分，同时也适用于煤炭、冶炼、建材、化工等其它行业需要除渣的现场。

工作原理

工作时，矿浆从物料管道的入料口进入，经溢流箱溢流至筛筒内部。筛筒在驱动器的作用下转动，经过筛筒表面筛网的选别，细颗粒透过筛网进入接料斗，经细料口排出进入下道工序。筛上物粗颗粒经筛筒内部焊接的刮板旋转至顶部后落入接料箱，后经粗料口排出。

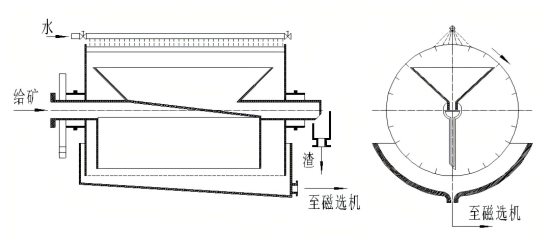

结构示意图

技术特点

◆结构简单，故障率低。

◆筛筒内部设有挡水环结构，可防止筛筒内的浆料沿物料管渗漏而影响其他部件的运行。

◆筛筒两端各有2个支撑辊，支撑辊与支撑环为凹凸环面接触，接触面圆滑，可减小两者的磨损，延长支撑辊的使用寿命。

◆采用双层筛网结构，内部筛网为304过滤网，外部为大孔径菱形保护网，可缓冲大颗粒对内部筛网的冲击力，延长筛网的使用寿命，减少更换筛网的频次。

◆筛网更换方便，可通过更换筛网调节分级粒度。

◆操作简单，维护方便。

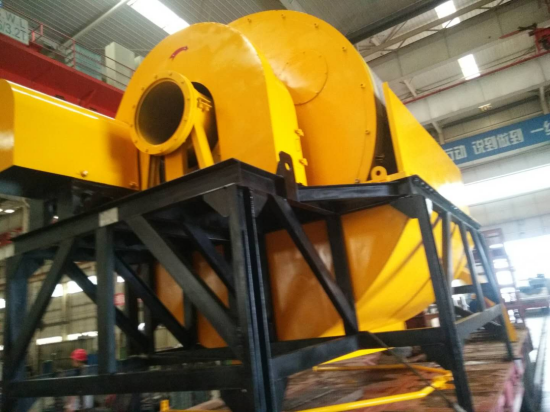

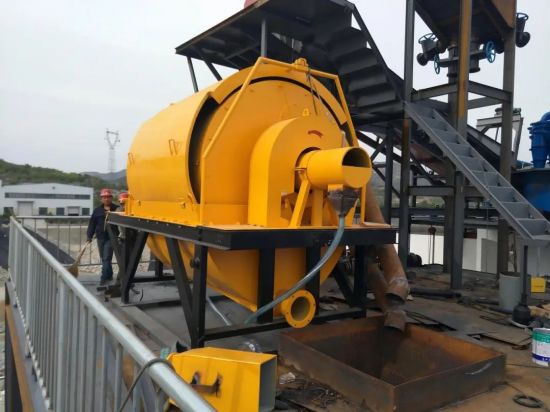

应用现场
