本文摘要

在上一期XRD自动数据处理系列推文（XRD自动数据处理（一）：APP介绍及实例）中，我们介绍了XRD软件包APP（Automatic Processing Program）这款随Data Collector一起安装的小软件，并以数据格式转换为例来说明自动数据处理的设置。本文将为你展示如何利用APP调度Data Collector和HighScore Plus，来实现粉末衍射数据的测试及自动分析并输出结果。

以石墨样品为例，运行Data Collector软件中石墨化度自动化测量流程可简要描述如下图所示：

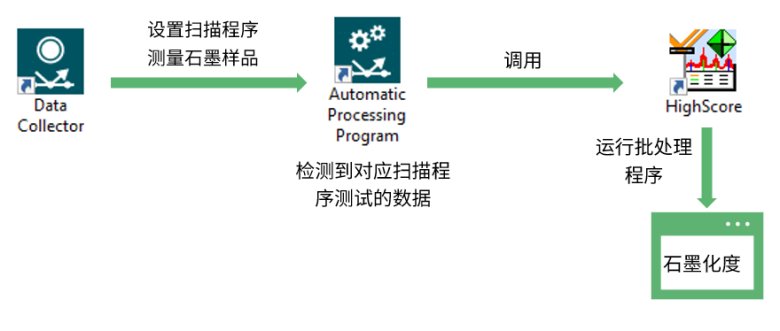

图1 石墨化度自动化的简要流程

01丨测试方法与分析方法的设置

石墨化度自动分析的实现，首先需要在Data Collector里设置好石墨样品的测试方法（范围，步长，每步积分时间等）并记录下方法的保存路径以供APP调用，同时在HighScore Plus里，也需事先设置好石墨化度数据的分析处理方法。

HighScore（Plus）的批处理程序功能可以将多个数据处理操作步骤集成为一个按钮，实现数据处理的一键化。在此例中，我们可以创建一个包含确定背景、寻峰、峰形拟合和计算脚本（script）的批处理程序来达成石墨化度分析并出结果的目标。

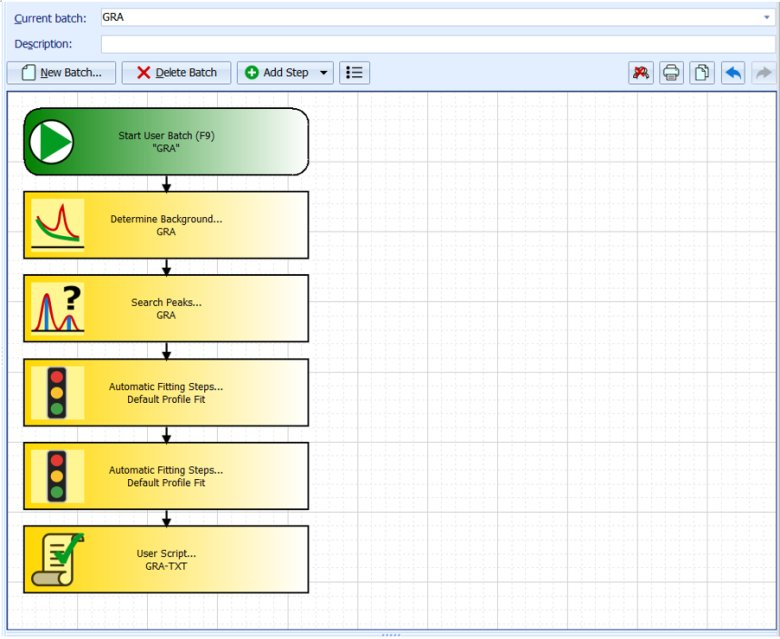

图2 本例中使用的批处理程序（命名为GRA），包括两次峰形拟合及最后的用户脚本

其中对于峰形拟合的步骤，因软件默认使用形状对称的峰形函数进行拟合，直接调用自动模式进行峰形拟合将导致峰形不符合，峰位偏差大；为得到更好的峰形拟合结果，我们常常需要先在拟合的全局变量中设置不对称性函数类型，让软件在峰形拟合时更好符合实际数据中峰形、峰宽左右不对称的情况。为解决此问题，我们可以先准备一个空白分析文件（通过菜单File - New新建），在分析文件里设置好使用不对称性峰形函数进行拟合并保存为一个模板文件，再让APP调度时调用HighScore Plus打开此模板文件，把实测数据插入到其中进行拟合，这样，批处理自动拟合时也会考虑峰形的不对称性，得到更好的拟合结果。

记录下模板文件保存的路径以备APP中设置命令参数。

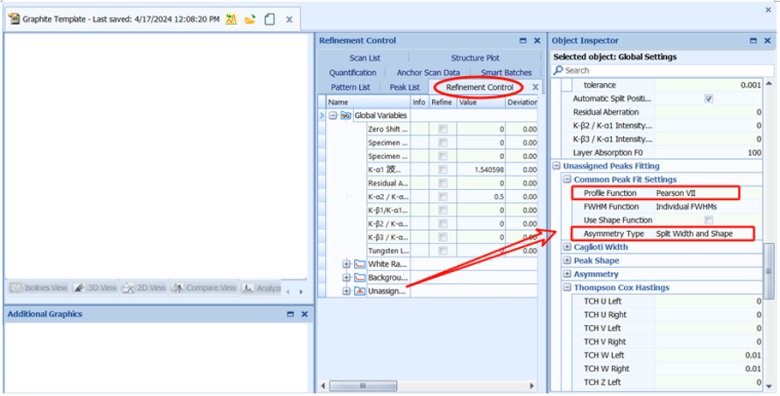

图3 此例中用到的HPF2模板，在空白文档的基础上设置了Asymmetry Type和Profile Function

批处理里最后一步调用了脚本。脚本（Script）是HighScore Plus里的一个扩展功能，支持pascal语言的代码扩展，且软件中还内置了该编程语言的集成开发环境，可以直接在HighScore Plus里进行代码的编辑、编译和调试。HighScore软件的帮助文件中，第11部分“SCRIPTING for HS+”是对HighScore Plus脚本功能的详细讲解，包含了大量软件可以调用的函数及示例脚本供用户参考。

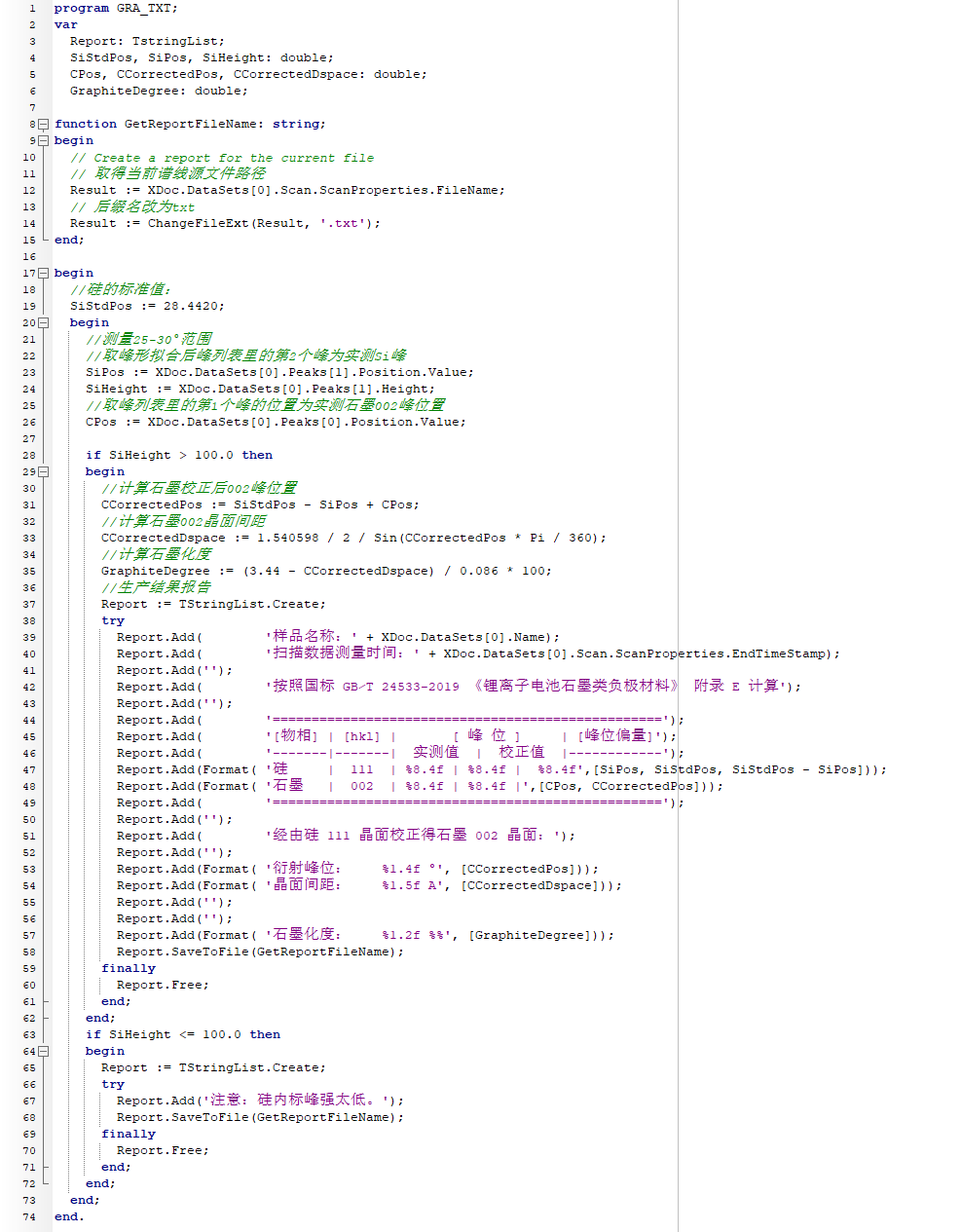

石墨化度的分析处理中，硅峰角度偏移校正无法使用常规的软件内的功能实现，而利用脚本和编程就可以将角度计算、偏移校正，（002）晶面间距计算及生成txt格式报告等功能一并实现。以下是本例中实现石墨化度计算并报告的完整脚本代码。
