前文我们对马尔文帕纳科纳米粒度电位仪Zetasizer的Zeta电位测试报告中的的参数逐一做了解释，那么电位测试结果质量要如何判别呢？

Zeta电位的数据质量主要取决于相位图的质量，可以从相位图，质量因子以及衰减器来做出判断。

01丨相位图

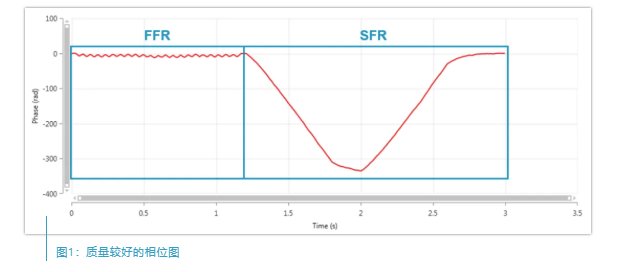

如下图，测量产生的相位差随时间的交变斜率，FFR快速电场转换，相位随电场转换快且清晰；SFR慢速电场转换，斜率大，纵坐标绝对值大，即表示相位图质量较好。

而当测量产生的相位差随时间的交变斜率不清晰，斜率低，纵坐标绝对值小时，即代表相位图质量差。

造成相位图质量差的原因主要有：

• 样品浓度太高

• 样品浓度太低

• 高导电率

• 样品在等电点IEP点或接近IEP点，颗粒不带电

针对这些原因可以做出如下调整：

• 样品浓度问题

➢ 稀释或提高样品浓度重新测试

• 高电导率问题

➢ 确保使用的分析模式是单一模式

➢ 限制子运行次数＜15，关注过程中质量因子变化趋势

➢ 采用扩散屏障法

• 颗粒不带电问题

➢调整pH值并重新测量，并查看平均Zeta值是否变化

02丨质量因子 Quality Factor

质量因子是由相位图数据导出的基于信噪比的参数。当其值大于1时，表示结果可以被认为是可靠的，小于1时，则结果不可靠。

Quality Factor ＜1的几个原因：

• 样本的Zeta电位值接近于零

• 样品浓度不合适 (过低或过高)

• 高导电性导致样品/电极氧化

• 手动设置的测量子运行次数不适合

03丨衰减器

如果自动选择的衰减器为11，请检查样品浓度是否过稀（浓），样品池中是否存在气泡，或样品池是否插入至正确的位置。
