介可视雷达物位计系列
2025-03-18 来源:介可视(北京)机电技术有限公司 >>进入该公司展台
产品介绍
调频连续波雷达物位计适用于高粉尘、带搅拌、强泡沫、蒸汽和强腐蚀和恶劣温度环境下场合的液位或物位测量。调频连续波雷达物位计工作频率76-81GHz,支持四线制和两线制应用,最大量程可以达到120m,盲区可以做到8cm,由于波长更短,所以尤其适合固体应用。
原理

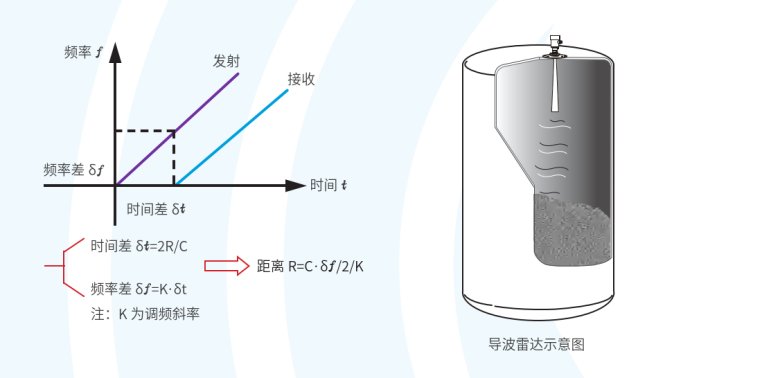

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δf 与介质表面的距离 R 成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差 δf,便可得到雷达安装位置料面的 距 离 R,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

特点
1. 毫米波雷达,测量精度最高可达 ±1mm,测量最小盲区为0.1m。
2. 更小的天线尺寸,满足了更多的工况场合测量。
3. 多种透镜天线,更小的发射角,更集中的能量,回波信号更强,同等工矿条件下,相比于其他雷达 产品具有更高的可靠性。
4. 拥有更强的穿透性,在有粘附及凝结的情况下也可以正常使用。
5. 动态信号范围更大,对于低介电常数介质的测量更加稳定。
6. 多种测量模式,快速测量模式下雷达反应时间小于 1S。

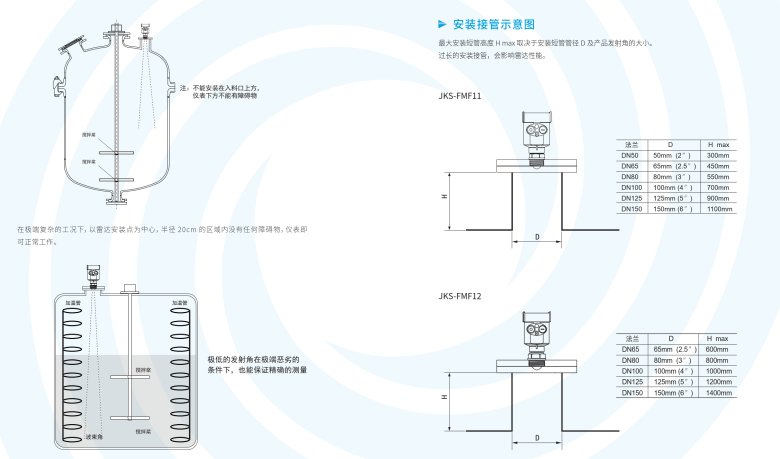

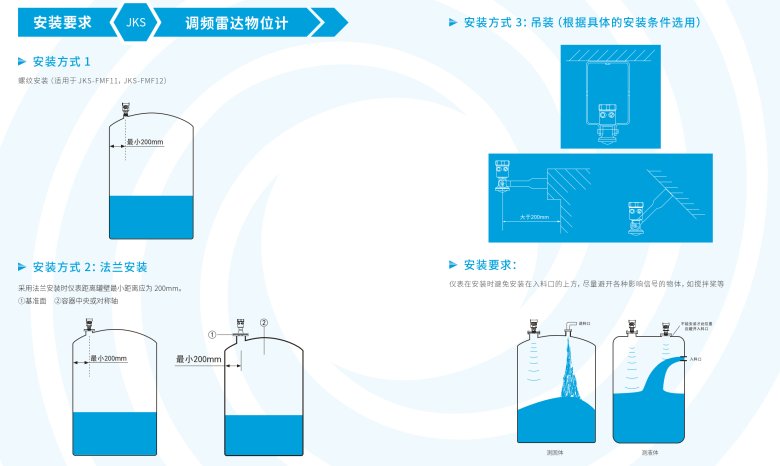

安装方式





- END -
2100
