1.砂磨机的研磨桶内填满一定量的研磨介质。各个研磨盘之间形成相对独立的研磨空间。

2. 研磨盘在主轴的带动下形成12-21M/S的边缘线速度，并将能量传递给研磨介质。

3. 料浆用泵在一定的压力下进入研磨桶，并在珠子的撞击、剪切、摩擦作用(主要作用)下变细。

4. 在出料处的分离系统将珠子反推回研磨区域，使得在分离区域无珠子堆积，以保证达到细度要

求的物料能顺利流出砂磨机。

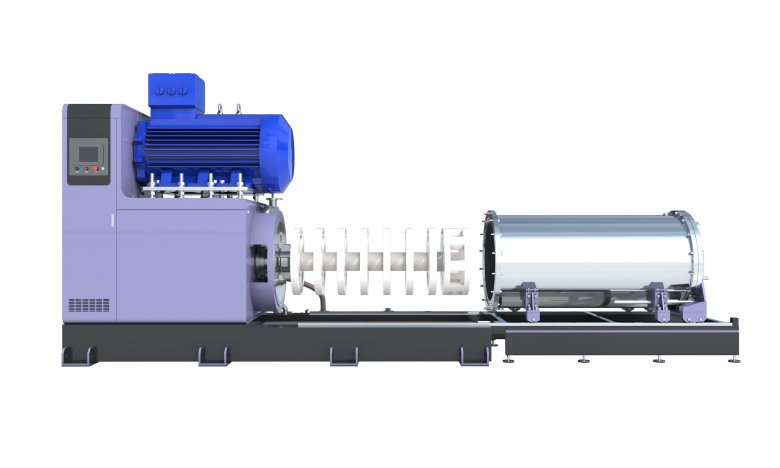

 鹏翼砂磨机为卧式结构，搅拌元件为盘式。根据产品不同，可使用同心圆盘，偏心盘和三角形盘

研磨元件。

研磨盘按一定顺序排列，有利于强化研磨。卧式砂磨机克服了传统立式砂磨机存在的研磨介质分

布不均的缺点，研磨效率大大提高，产品细度好，颗粒尺寸分布窄。

 鹏翼砂磨机物料与珠子的分离采用动态分离系统。该分离系统由转子(分级轮)及定子(缝隙式分

离器)构成。

在砂磨机运行过程中，分级轮和主轴一起旋转。缝隙筒分离器位于空心转子内。在离心力的作用下，

研磨介质被甩向筒壁方向，缝隙筒分离器周围几乎无磨球，使物料可以大流量通过。

分级转子对研磨介质还产生一种与物料流向相反的推力，将研磨介质推向研磨盘分布区域，并均匀

分布，从而达到最佳研磨效果。

鹏翼砂磨机采用双端面机械密封。机械密封的密封液强制循环系统，保证了机械密封液的清洁，避免

了机械密封的磨损。

鹏翼砂磨机的筒体和磨盘，根据不同的研磨产品，可选用不同材质，如专用橡胶，不锈钢，特耐磨钢，

陶瓷，PU聚氨酯等。

从实验型到大型、超大型的卧式砂磨机，都具有相同的类型的结构。从实验砂磨机得出来的数据，可

1:1有效地放大到生产型的设备。
