利用压力、一定速度将固体粉料颗粒物料从一点输送到目的地的过程称为气力输送系统,通过管道将气源、供料器、分离器、控制器等设备贯穿起来均可称之为粉体管道输送设备。
粉体管道输送设备根据系统类型而定,系统根据按空气在管道中的压力状态分为负压和正压,即吸送式和压送式,此外还有两者组合使用,即吸又压的混合式等。
负压粉体管道输送设备由罗茨真空泵、吸嘴或旋转供料器、除尘器、PLC控制柜、输送管道等组成,其气源设备罗茨真空泵安装于气力输送系统末端,罗茨真空泵工作时使系统内部处于负压状态,粉体物料随空气吸入输送管道内,沿输料管道到达目的地,由除尘器进行料气分离,分离后的粉体物料由背包旋转供料器(这里须用锁气功能的设备,如恒通粉体生产的这款背包旋转阀)卸入料仓。

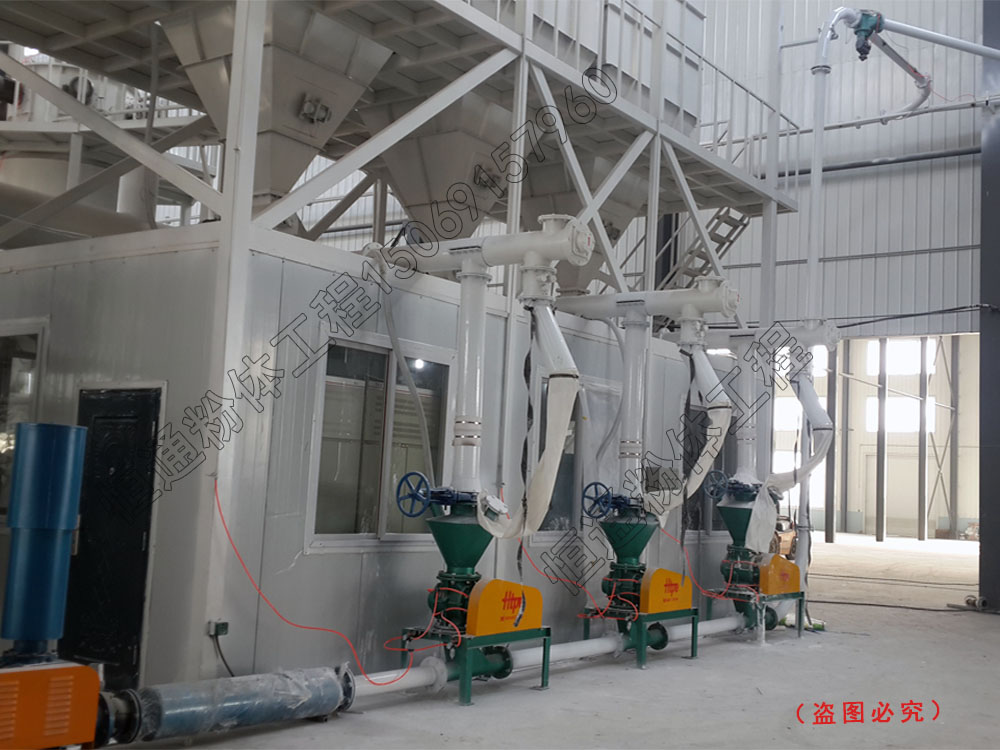

(此图为负压粉体管道输送设备现场)
正压粉体管道输送设备由气源设备、供料器、除尘器、PLC控制柜、输送管道等组成,其中正压稀相输送由罗茨风机、旋转供料器、布袋除尘器、输送管道、PLC控制系统等气力输送设备组成,气源设备罗茨风机安装于系统前端,风机工作时产生压缩空气,气流携带旋转供料器供给的物料沿输送管道送至卸料点,除尘器进行料、气分离,净化后的气流排入空气中;而正压密相输送由空压机、仓泵或AV泵、布袋除尘器、输送管道、PLC控制系统等气力输送装置组成。

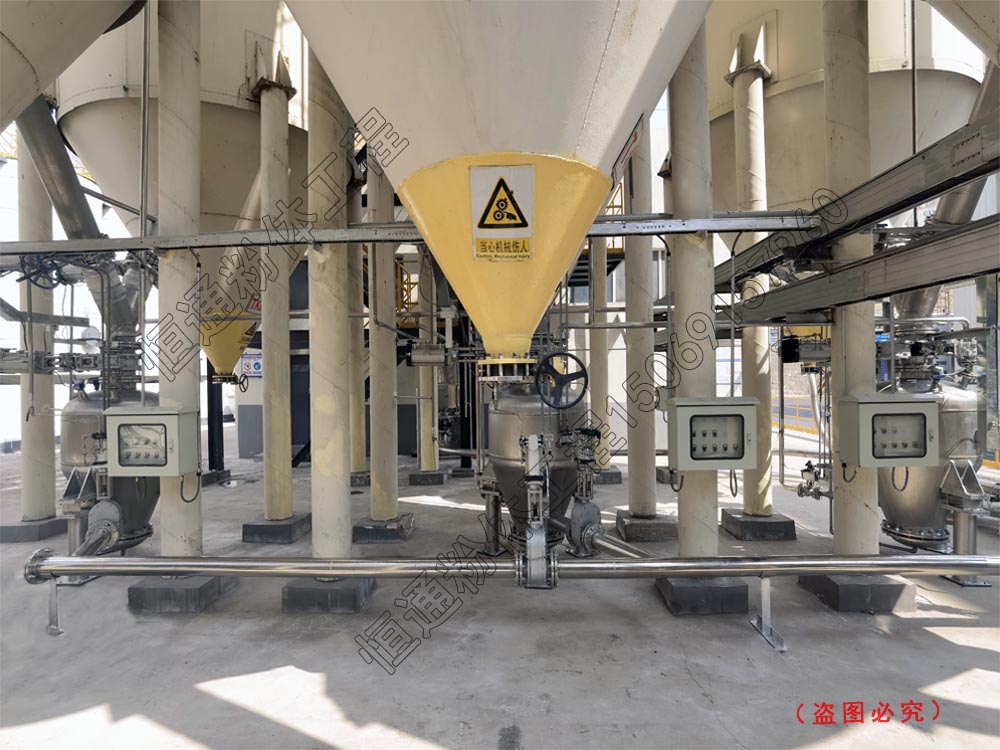

(此图为正压稀相粉体管道输送设备现场)


(此图为正压密相粉体管道输送设备现场)
我公司有着多年的工程设计、制造、安装、调试及运行经验,且免费设计各粉粒物料气力输送系统方案,若需要请随时联系我们。
