背景：Al7075合金的“冰与火之歌”

作为航空航天领域的“明星材料”，Al7075铝合金以524-572 MPa的抗拉强度和轻质高强特性成为飞机框架、导弹部件等高应力结构的首选。然而，其高锌、镁含量的合金设计在赋予卓越强度的同时，也带来了严重的加工开裂倾向——传统铸造中热裂纹难以避免，而新兴的激光粉末床熔融（L-PBF）技术更因快速凝固应力集中加剧了这一问题。

技术困局：L-PBF打印Al7075的三大挑战

裂纹敏感性强：合金凝固收缩率高，快速冷却导致残余应力累积，沿晶界形成裂纹。

孔隙缺陷难控：熔池动力学不稳定易产生气孔，降低材料致密度。

晶粒粗化：传统工艺下柱状晶贯穿多个熔池层，力学性能各向异性显著。

破局之道：原位自生TiB2/Al3Ti增强相设计

近日，来自山东大学研究团队的创新性解决方案（论文发表于2024年11月），通过在Al7075粉末中引入钛硼复合添加剂，利用L-PBF高温熔池的瞬时反应，原位生成TiB2颗粒和Al3Ti棒状相，实现“增强+成核”双重效应：

📍 热力学调控抑制裂纹 🍃

TiB2优先形成：在Al-Ti-B三元体系中，TiB2的生成吉布斯自由能最低，900-1032℃区间内稳定析出。

Al3Ti辅助补强：过量钛元素与铝反应生成Al3Ti相，其棒状结构可有效钉扎晶界，阻碍裂纹扩展。

📍 晶粒细化改善韧性 🍃

异质成核核心：TiB2颗粒作为形核点，使熔池内α-Al晶粒尺寸从传统L-PBF的50-100 μm细化至10-20 μm。

等轴晶占比提升：增强相打破柱状晶连续生长，各向异性降低30%以上。

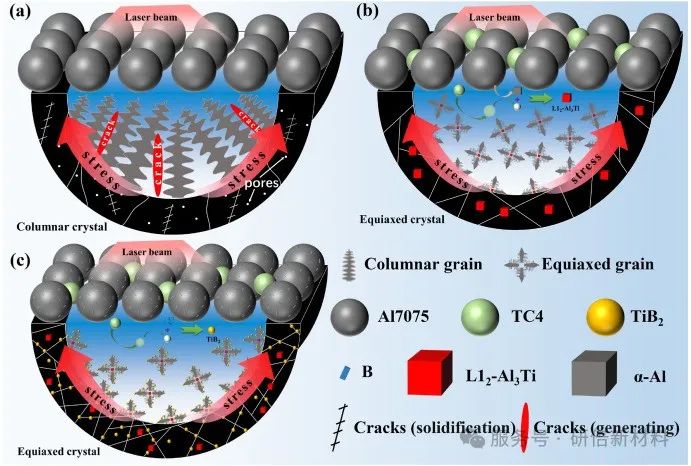

图示：钛硼添加剂在熔池中分解，TiB2优先形核，Al3Ti通过固液界面反应生长

实验结果：性能全面超越传统工艺

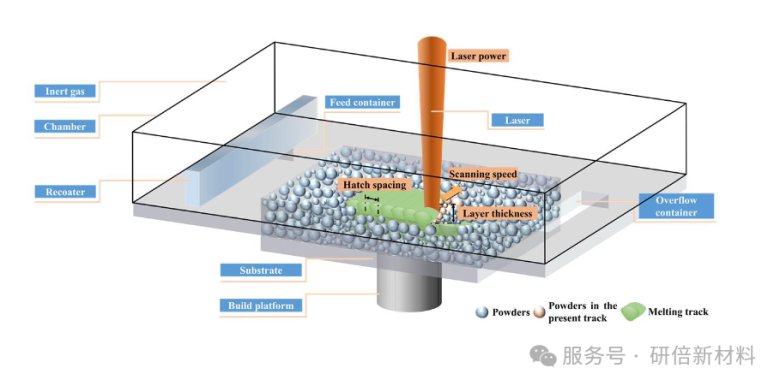

研究团队通过优化激光功率（300-350 W）、扫描速度（1000-1200 mm/s）等参数，获得以下突破性数据：

抗拉强度：635 MPa（较传统Al7075-T6提升18%）

延伸率：9.5%（比未增强L-PBF样品提高200%）

致密度：99.2%（孔隙率<0.8%，达到航空级标准）

裂纹完全消除：SEM未观测到宏观裂纹，疲劳寿命提升3倍

TEM显示TiB2（纳米圆片）与Al3Ti（棒状）弥散分布

工业价值：航空航天制造的范式革新

该技术为高强铝合金的增材制造开辟新路径：

复杂构件一体化：可打印飞机翼肋、发动机支架等传统工艺难成形的薄壁结构

材料利用率提升：粉末回收率>95%，较锻造减材80%

后处理简化：原位增强相无需额外热处理，缩短生产周期

未来展望：多材料设计与智能化工艺

研究团队计划进一步探索：

梯度增强结构：通过局部成分调控实现性能分区

机器学习优化：结合AI预测最佳工艺参数组合，减少试错成本

太空制造应用：利用L-PBF在微重力环境下制备月球基地结构件

结语

这项研究不仅攻克了Al7075合金增材制造的世界性难题，更揭示了原位反应增强相设计在金属3D打印中的普适性价值。随着航空航天对轻量化需求的持续攀升，此类技术有望推动新一轮结构材料革命。

作为先进粉体材料的创新驱动型企业，研倍新材料专注于各种纳米合金粉、高性能陶瓷粉及多组元高熵合金粉的研发与生产，致力于为航空航天、新能源、电子器件、增材制造等前沿领域提供定制化材料解决方案。依托自主研发的等离子旋转电极雾化（PREP）、气雾化分级控制等核心技术，我们实现纳米级粒径精准调控（50-500nm），确保粉体具备超高球形度、低氧含量与窄粒度分布特性，完美适配激光选区熔化（SLM）、电子束熔融（EBM）等精密成型工艺需求。诚邀各行业伙伴共拓高端制造新蓝海。
