常用于高温区的加热元件：硅钼棒和硅碳棒，竟然不能在低温区间内使用？没错，我们说的就是在各种高温炉中担当加热核心的硅钼棒和硅碳棒。它们能轻松挑战1600℃以上的极限高温，但令人意外的是，长时间在看似安全的低温段，对它们造成的伤害可能比高温冲击更为致命。这种特性，并非设计缺陷，而是由其独特的材料特性决定的。低温下会引发一系列连锁反应，最终导致元件损坏。今天，我们就来深入聊聊这个话题，揭秘硅碳棒与硅钼棒在低温段长时间使用究竟隐藏了哪些风险。

首先介绍一下硅钼棒（MoSi₂加热元件），不能在低温段长时间使用主要与其材料特性和氧化保护机制有关。原因如下：

01保护膜形成温度

• 硅钼棒在高温下依靠表面形成一层致密的二氧化硅（SiO₂）薄膜来抵抗氧化。

• 在600℃下短时间保温不会对加热元件造成损坏。保护膜在约1400 ℃以上的温度段可以稳定存在。但在较低温度（通常低于 400–700 ℃，视环境而定）时，其致密性不足甚至会出现微裂，氧气能直接进入材料内部，加速氧化与脆化。

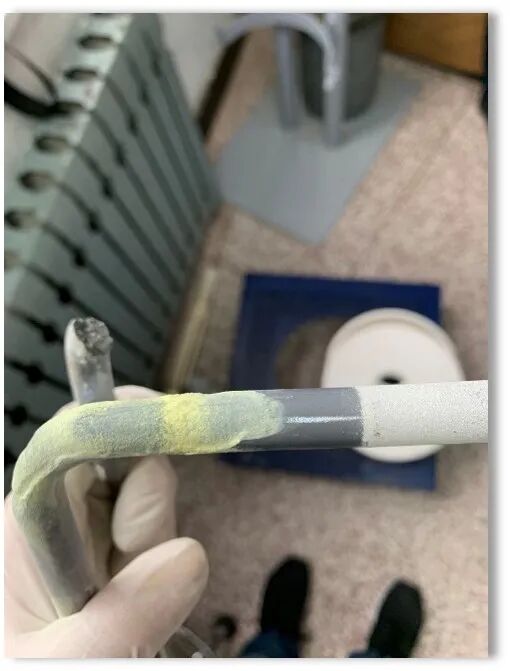

表面氧化保护层开裂脱落

02低温氧化与粉化现象

• 粉化现象是指加热元件有黄色粉末析出。这个现象通常发生在450°C左右，这是由于钼元素与空气发生氧化反应。

• 在空气或富氧环境中，当硅钼棒暴露在低温段（大约 400–700 ℃）时，SiO₂保护层不能有效形成或被破坏，MoSi₂会发生体积膨胀的低温氧化反应，使材料表面粉化、剥落。

• 这种现象一旦发生，损伤是不可逆的，会显著缩短寿命。

03热应力与脆性问题

• 硅钼棒在低温下呈脆性状态，频繁启动、冷热冲击易导致断裂。

• 特别是在低温段长时间通电加热，棒体各部分温度分布不均，热应力累积更易产生裂纹。

所以，硅钼棒应尽量避免长时间在低温段运行，通常建议快速升温通过低温阶段，在中高温段（如≥ 1200 ℃）正常工作，以发挥其耐高温、抗氧化的优势并延长使用寿命。如果加热元件电极上如有较多的粉化现象时必须清除掉，注意做好防护措施。

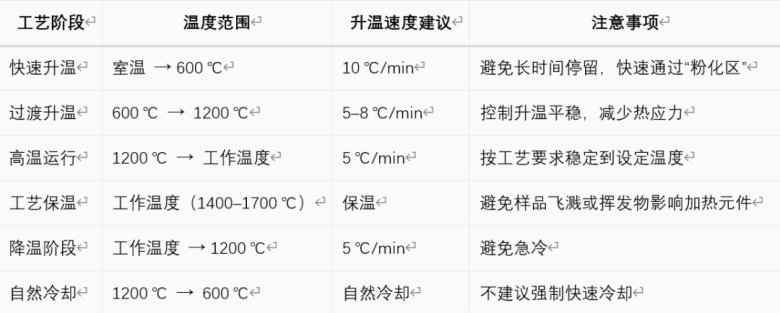

硅钼棒安全升温曲线（参考）

适用于常规的MoSi₂ 加热元件，在空气气氛下使用。具体参数需结合炉型与工艺要求进行调整。

但是硅钼棒也不是绝对禁止在低温段使用。有些工艺如：氧化物陶瓷排胶和烧结工艺。在样品烧结前，必须在600℃以下进行排胶，这个过程有时需要相当长的时间，之后会继续升温至1400℃以上。加热元件会修复在低温段被消耗掉的二氧化硅保护层。由于加热元件属于消耗品，不可能无限修复保护层。硅钼棒总的使用寿命约2000-5000个小时，或100-300个热循环。

硅碳棒（SiC 加热元件）和硅钼棒在低温段不能长时间使用的原因有相似之处，如：在空气中高温时表面会生成致密的 SiO₂ 保护层，起到隔绝氧化的作用。但机理略有不同，主要原因如下：

01低温氧化与粉化（Pesting）

• 在 200–800 ℃ 之间，其表面会形成结构疏松的“白色氧化物”（低密度的二氧化硅）。这个 SiO₂ 层结构疏松、附着力差，疏松的氧化膜无法有效阻止内部硅（Si）的进一步氧化和碳（C）的逸出。

• SiC 在低温区易发生氧化粉化现象后，颗粒界面氧化、体积膨胀，使材料表层松散剥落，电阻迅速变化甚至断裂。

02机械强度变差

• 硅碳棒在中低温段机械强度较高，但冲击韧性差，快速冷热变温会在晶粒间产生应力集中。

• 氧化层与内部未氧化的碳化硅基体热膨胀系数不同，结合力很弱。轻微的机械震动，如装卸工件、清理炉膛或热冲击都可能导致元件断裂，非常脆弱。

03启停循环寿命衰减

如果频繁在低温阶段启停，保护层反复生成/破坏，会加速寿命衰减。

使用建议

1. 快速通过低温段（建议加热速率 ≥ 5～10 ℃/min），避免在200–800 ℃长时间保温。

2. 稳定运行宜在1000 ℃以上温区，充分利用稳定的SiO₂保护层。

3. 减少冷启动次数，必要时可小电流预热缩短低温段停留。

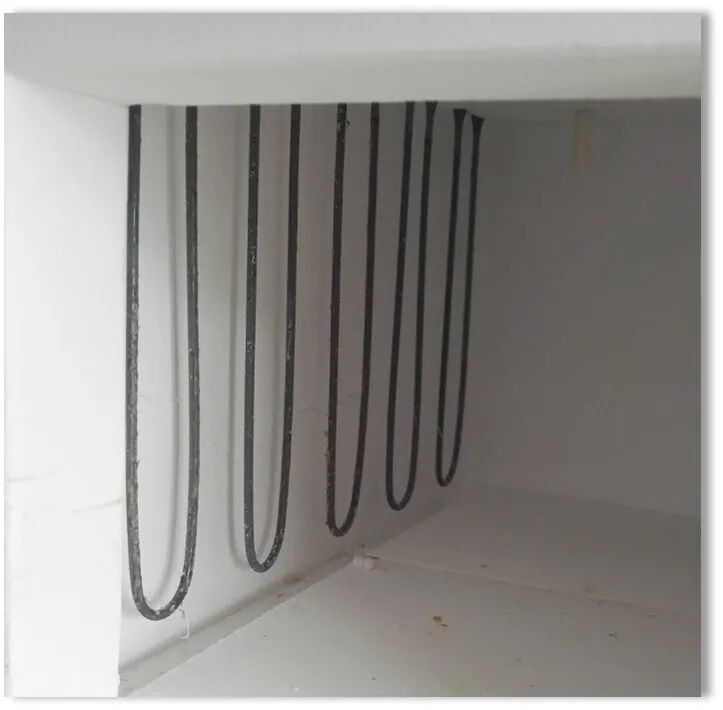

硅碳棒加热元件升温曲线图

具体参数需结合炉型与工艺要求进行调整。

硅碳棒还有一个区别于硅钼棒特有的特征：硅碳棒电阻值会随着使用年限增加而增加，这个过程称为老化。如果长期在低温段使用，老化的过程会更快。其加热功率会相应地下降，表现为升温慢或无法达到设定温度。为确保设备有足够的加热功率，可修改控制器参数，提高输出功率百分比值。卡博莱特使用硅碳棒加热元件的设备，都预留了足够的输出功率。当输出功率百分比设置为 100% 时，则需要更换一组新的加热元件。

最后总结：以下是这两种加热元件的温度特性。从图表中可以看出无论是硅钼棒（MoSi₂）还是硅碳棒（SiC）加热元件都不适用于低温段。低温段的温度范围略有不同，为了方便记忆，我们一律建议这两种加热元件的最低使用温度为800 ℃以上。工作温度低于800 ℃建议使用铁铬铝加热丝的设备。
