01 氪气（Kr）

1.1 核心问题：氮气的局限性

物理吸附测试的本质是测量气体分子在材料表面的吸附量，然后通过理论模型（如BET）计算出比表面积。对于高表面积材料（如活性炭、沸石，> 50 m²/g）：氮气分子在其表面能形成可观的吸附层，产生的压力变化信号强，信噪比高，测量结果非常准确。对于低表面积材料（如金属箔片、致密陶瓷、块状矿物，< 10 m²/g，甚至 < 1 m²/g）：其表面能吸附的氮气分子数量极少。这个微弱的吸附信号很容易被仪器误差、温度波动、系统漏气等“噪音”所淹没。一个生动的比喻：试图用一把米尺测量一张纸的厚度。纸太薄，单次测量误差巨大。但如果你测量1000张纸的厚度再取平均，结果就准确得多。氮气测低表面积：就像用米尺单次测量一张纸。氪气测低表面积：就像把测量对象换成了1000张纸（等效于增加了“表观”吸附量），从而获得了可精确测量的信号。

1.2 氪气的解决方案：提升信噪比Kr通过两个关键物理特性，巧妙地放大了吸附信号：

更低的饱和蒸汽压

氮气在77K的P₀：~760 mmHg（大气压）

氪气在77K的P₀：~2.5 mmHg（非常低）

物理吸附的横坐标是相对压力。对于BET计算的关键区域（P/P₀ ~0.05-0.3）：

使用N₂时，绝对压力范围约为 38 - 228 mmHg。

使用Kr时，绝对压力范围仅为 0.125 - 0.75 mmHg。

带来的优势：在相同的相对压力下，Kr系统的绝对工作压力比N₂系统低2-3个数量级。这意味着，同样微小的吸附量变化，在Kr的低压系统中会引起更大幅度的相对压力变化，从而被压力传感器更灵敏、更精确地检测到。

更高的原子量与摩尔体积

虽然STP下任何气体的摩尔体积都是22.4 L，但Kr的原子量（83.8 g/mol）远大于N₂的分子量（28 g/mol）。

带来的优势：在标准状态下，相同体积的Kr气体所包含的原子数远少于N₂的分子数。因此，覆盖相同的表面积，所需要的Kr气体体积（在STP下）要比N₂小得多。

综合效果：

假设一个表面积为1 m²的样品形成一个单分子层：

大约需要 3.2 cm³ (STP) 的N₂ 气体。

大约仅需 0.67 cm³ (STP) 的Kr 气体。

这意味着，对于同一个低表面积样品，仪器需要测量的气体体积变化量，使用Kr时比使用N₂时小约5倍。这使得仪器在量程和精度上都能更好地匹配低吸附量的情况，从而获得可靠的数据。

1.3 历史与技术发展背景

工业需求驱动：随着材料科学的发展，特别是在催化剂、航空航天（隔热材料）、电子（薄膜材料）等领域，出现了大量低表面积但性能关键的材料。这些材料的表征需求无法用N₂满足。

理论基础的完善：BET理论是普适的，不依赖于特定吸附质。科学家们通过研究Kr的物化性质（如其在液氮温度下的P₀），并将其成功应用于BET方程，建立了成熟的Kr测试方法论。

仪器技术的进步：早期的吸附仪压力传感器精度有限，Kr的低压工作范围正好能匹配高精度传感器的量程，从而推动了Kr分析选项成为商业仪器的标准配置。

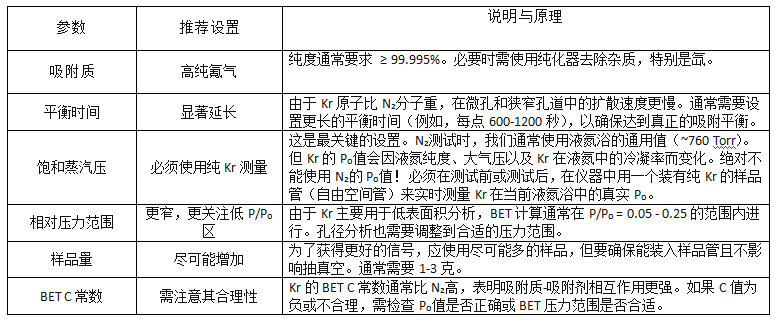

02 Kr测试方案的关键参数与设置

03 实际的操作流程

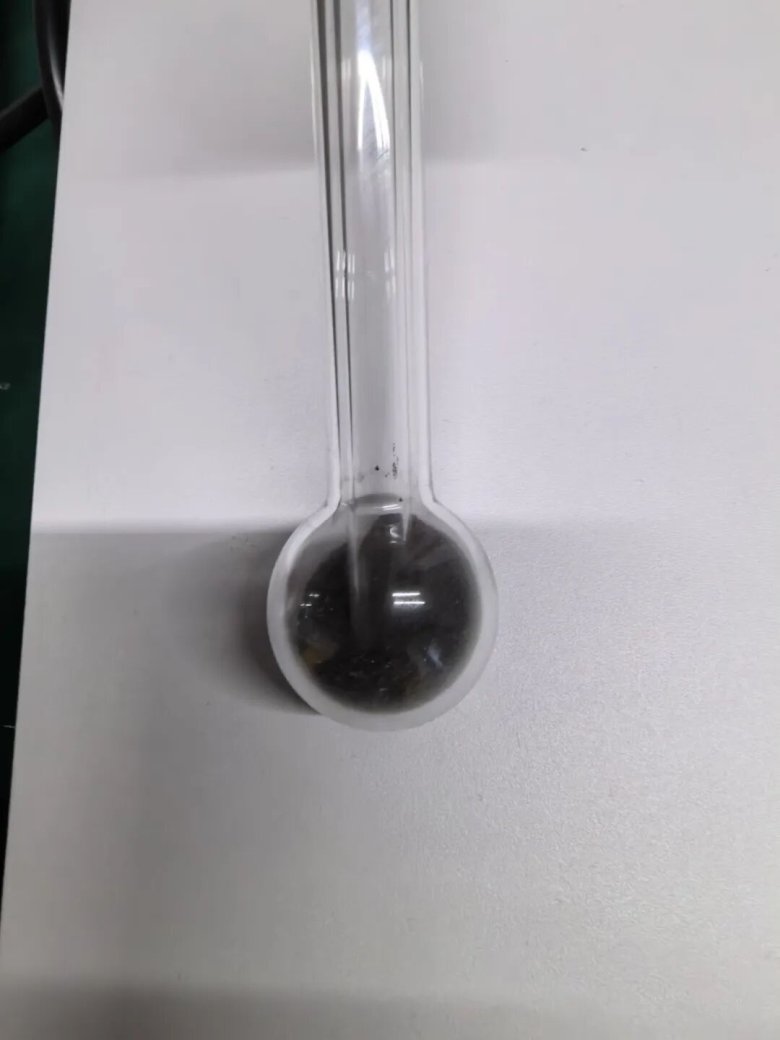

3.1 样品准备与称量：

由于需要较大样品量（1-3g），确保样品管有足够容量，精确称量样品和样品管的重量。（不建议超过球泡的一半）

3.2  样品预处理

与N₂测试类似，需要在高温高真空下对样品进行脱气。

预处理条件（温度、时间）取决于样品本身的热稳定性，目的是去除表面吸附的水和污染物。

注意：预处理后，样品必须在真空下冷却至室温后才能进行Kr吸附测试，防止再吸附。

3.3 自由空间测量

这是Kr测试的必备步骤。将一个空的、洁净的样品管安装到分析站

向管内充入一定量的纯Kr。

将其浸入液氮中，测量冷凝的Kr所产生的压力，仪器软件会根据此压力自动计算出当前环境下的Kr饱和蒸汽压。

3.4 P0的测定

可以在液氮环境中往P0管直接冲入kr，直接测量饱和蒸气压

也可以采用N2测量饱和蒸气压，然后反推Kr的饱和蒸汽压

3.5 注气方式

Normal模式可以直接连通气瓶注入Kr

一般更好的方式选择'From last sample port',这样最后一个管口就会先冷凝大量的Kr作为其他样品管的气源，有一定的提纯作用

04 Kr实际案例（空管+焦煤）

从图1可以看出在Kr的基础下测试出来的空管噪声几乎接近于0,这样的空管噪声给小比表样品测试提高非常好的基础，图2焦煤的比表面积为：0.7539m2/g

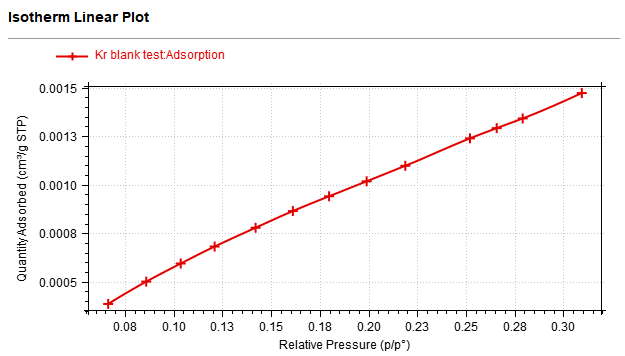

图1：Kr空管测试结果

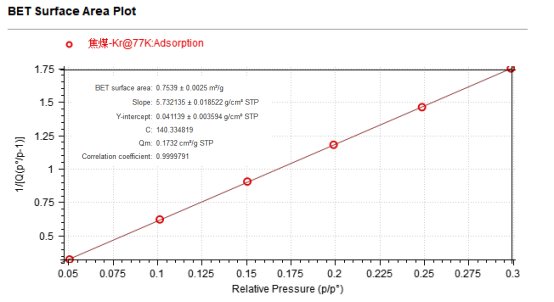

图2：焦煤Kr@77K等温线

05 注意事项与局限性

成本：Kr是稀有气体，价格远高于N₂。

扩散慢：如前所述，需要更长的平衡时间，导致单次测试时间很长。

P₀测量的重要性：P₀测量的任何误差都会直接、显著地传递到最终的比表面积结果中。这是Kr测试中最主要的误差来源。

不适用于高表面积材料：对于高表面积材料，使用Kr会导致吸附量过大，可能超出仪器的检测范围，而且没有必要。

交叉污染：仪器在切换N₂和Kr模式时，需要进行彻底的吹扫，防止气体交叉污染。

如您有采购需求

欢迎联系我们！
