一、引言

在锂电池制造中，极片的“AB面”如同电池的“任督二脉”，其性能的均一性直接关系到电池的能量密度、倍率性能和循环寿命。锂电池极片通常拥有A面（首次涂布面）和B面（二次涂布面）。由于涂布时设备、浆料状态、以及后续辊压过程中两面所受压力的细微差别，极片的AB面在孔隙结构、颗粒接触等方面会存在差异。

这种差异最直接的体现之一就是面电阻。AB面电阻的差异，是评估涂布均匀性、辊压效果以及预测电池一致性的关键指标。一个优秀的极片工艺，应追求AB面电阻尽可能接近。

二、测试方案与设备:用“利器”精准测量

为科学量化AB面电阻差异，我们采用元能科技的极片电阻仪（BER系列），其核心为两探针原理，并通过两种AB面测试方法进行对比分析。

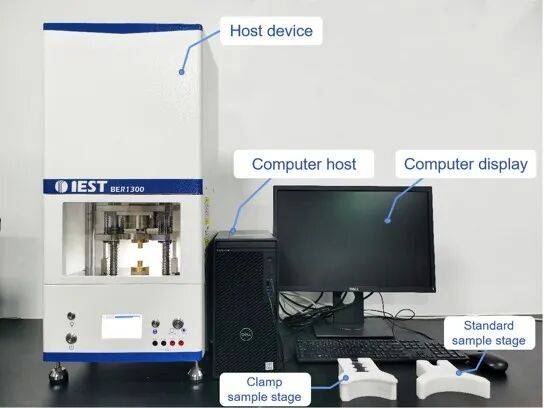

图1. 极片电阻设备

测试方法一：非原位对折法

测试过程：将极片对折后放置于电阻仪的两个端子之间，设备施加标准压力并进行测试。

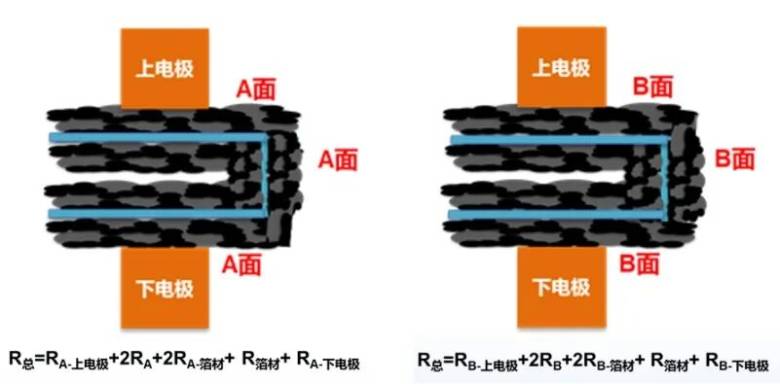

图2. 非原位对折法测试示意图

测试方法二：原位三电极法

为了单独、原位地提取A面或B面的电阻，我们引入第三电极，这是一种更为简单快捷的测试方法。

系统搭建：在标准两电极系统的基础上，增加一个独立的第三电极作为探针。

测试过程：安装第三探针，将极片平铺与主测试台接触。设备施加标准压力并进行测试。

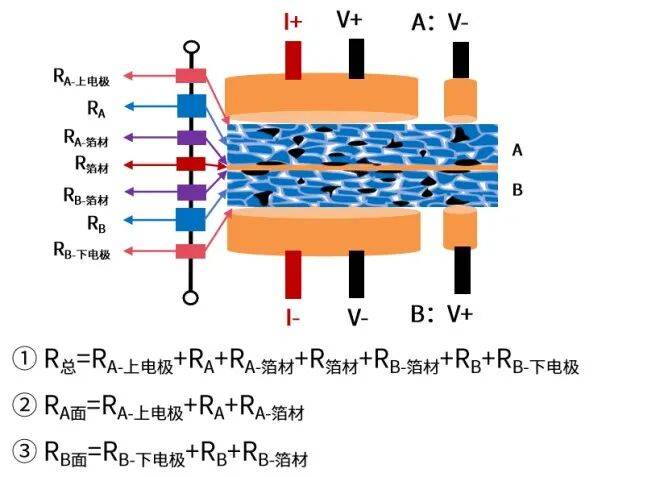

图3. 原位三电极法测试示意图

三、测试数据与对比分析

对同一批次的正极极片（LFP）和负极极片（石墨）进行了上述两种方法测试，结果如下：

表1为正极（LFP）材料测试数据，测试条件为25MPa，保压时间15s。

表2为负极（Gr）材料测试数据，测试条件为5MPa，保压时间15s。

每组分别选取不同的6个位点进行测试。测试结果表明无论是采用极片对折的方案还是引入第三电极的方案，极片A面的电阻均大于B面的电阻，说明该正极和负极极片的A面和B面涂覆均匀性存在一定的差异。

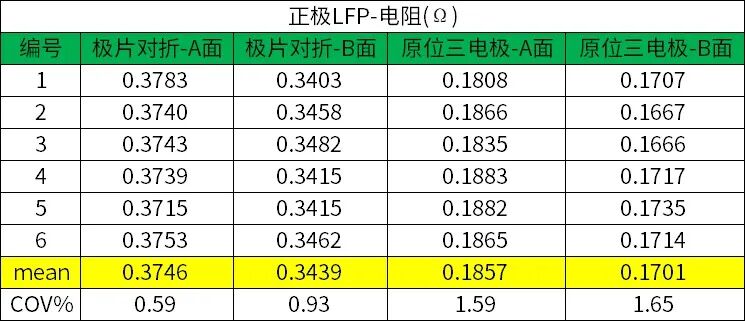

表1. 正极（LFP）材料测试数据

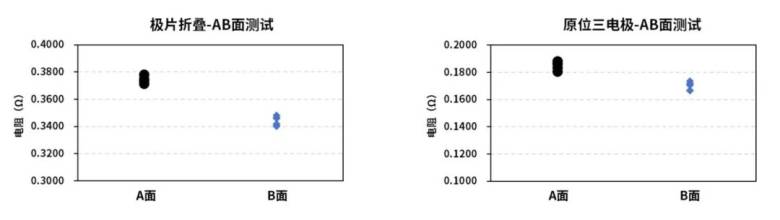

图4. 正极（LFP）AB面电阻对比数据

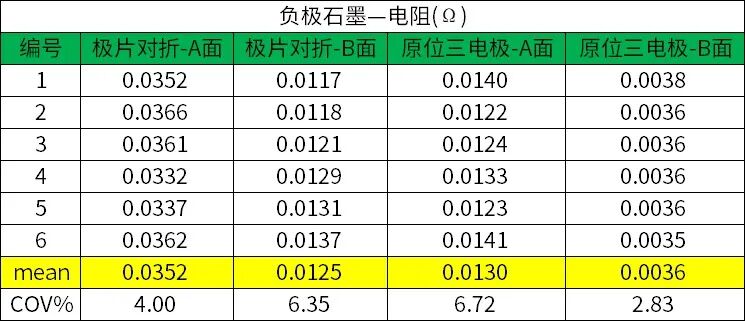

表2. 负极（Gr）材料测试数据

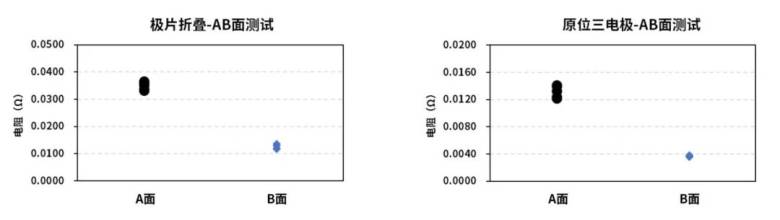

图5. 负极（Gr）AB面电阻对比数据

两种测试方法对比：

（1）两种方案电阻的组成不同，绝对值上会有一定差异。

（2）非原位对折法无需增加新的硬件功能，可直接把极片对折后进行测试，但A面电阻和B面电阻并非同一个位点，存在误差。

（3）原位三电极法可在一个位点同时输出A面电阻和B面电阻，测试周期短效率高，同时可避免极片不同点位带来的误差。

四、结语

锂电池制造的“微观世界”里，细节决定成败。对极片AB面电阻的精准测量，就如同为工艺工程师装上了一双“火眼金睛”，让曾经模糊的“两面性”变得清晰可见。通过科学的测试方法，不仅能揭示问题，更能指引工艺优化的方向，最终打造出性能更卓越、寿命更持久的锂电池产品。
