纳维加特摇摆筛针对工业生产中颗粒物料处理量大、筛分精度要求高的工况需求而专门设计，是一款高性能圆形筛分机，能够在保证高效率的同时，实现稳定、精细的筛分效果，满足客户对产能与品质的双重要求。

一、设计原理

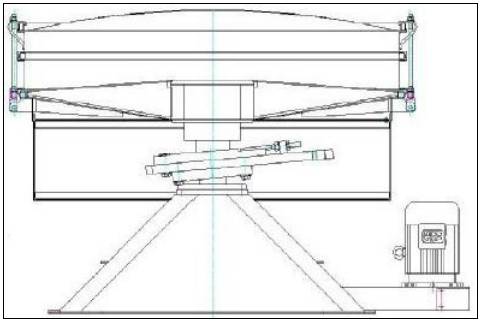

摇摆筛是模仿人工筛分方式演变过来的一种筛机，充分体现了筛分过程中筛（圆周运动）和簸（向上抛物运动）运动结合。通过调节径向角和切向角控制的筛和簸的幅度大小使得筛分效果达到最佳。

通过调节径向角和切向角使得物料在网面上呈现有规律的渐开运动，这种运动轨迹能在较小的网面上走相对较长的路径，物料自身也在自转，能使得物料充分接触网面，提高筛分效率。

摇摆筛是一种低速运动机械，无共振现象，所以机械性能稳定、噪音低，使用寿命长，使用更加安全。低速运动机械可以筛分比较娇嫩的物料，不易损坏物料。

二、清网装置

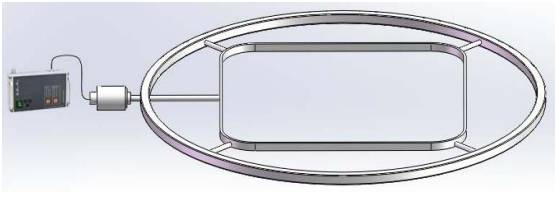

• 超声波清网

超声波清网是由电能通过超声波电源、换能器转变为机械能的一种方式，通过筛网中间的共振环将超生振动传递给网面，将卡在网孔中的物料弹出。

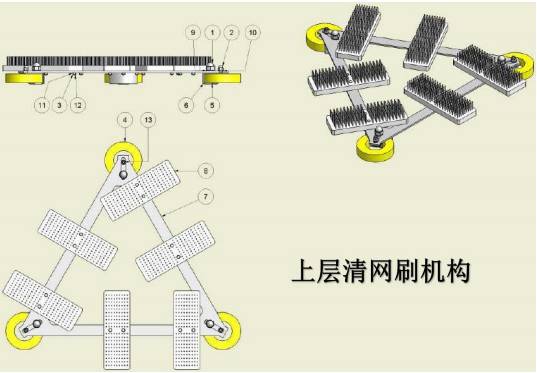

• 机械刷清网装置

机械刷清网装置分为两种：上网面清网和下网面清网。通过刷毛本身，来清扫堵塞网孔的物料。

三、常见问题分析和解决

（一）网上物过多排出？

• 问题分析

1.网上物所含比例是否和用户的物料比例一致

2.筛网是否选择正确

3.投料量过大

4.检测超声波等清网装置是否正常运作

5.用户物料是否有静电或者潮湿现象

6.筛机内部有正压

• 处理办法

1.调整物料比例

2.选择正确的筛网

3.减小投料量

4.检修超声波装置

5.连接除静电装置，调整物料

6.排出正压气体

（二）筛机异常噪音？

• 问题分析

1.手动转动机械转动部位感觉轴承是否损坏

2.检查皮带轮和皮带的松紧度

3.检查筛机上框体是否锁紧

4.检查电机是否损坏

5.检查筛机内部是否有异常物体存在

• 处理办法

1.更换轴承并做好保养

2.更换皮带调整皮带张紧度

3.均匀的锁紧上下连接丝杆螺母

4.检修电机

5.清理异常物体

（三）筛机出现异常跳动？

• 问题分析

1.打开摇摆体防护门检查上下 的 4 条螺栓是否锁紧

2.地脚是否有松动

3.筛机上部锁紧螺母是否松动

• 处理办法

1.重新锁紧连接螺栓 50-70Nm

2.固定地脚

3.锁紧上下连接

4.拉簧是否损坏

5.筛机拆卸时候是否安装正确丝杆螺母

4.更换拉簧

5.重新正确组装

（四）超声波停止工作或者发热？

• 问题分析

1.超声波换能器连接松动

2.超声波换能器或者电源损坏

3.数据线断裂

• 处理办法

1.用扳手锁紧超声波换能器

2.检修电源或者换能器

3.更换数据线

（五）筛网异常破裂？

• 问题分析

1.投料量过大

2.物料中含有割破筛网的尖锐 大颗粒

3.排料量过慢

4.是否有异常物体接触网面

• 处理办法

1.减少投料量

2.加装防护网去除尖锐大颗粒

3.调整筛机正大 排料速度

4.去除或者移开接触网面物体
