1. 背景

极片作为电池内部实现电化学能量转换的关键载体，其电子导电性能直接决定了电池的内阻、倍率特性及整体性能的均一性。在实际规模化生产中，环境湿度是一个关键工艺变量。特别是在全球不同气候区域布局生产基地时，湿度控制的差异性已成为影响电池极片质量、导致批次性能波动的重要潜在因素。因此，系统研究环境湿度对极片电子电阻的影响机理与规律，不仅是一项重要的基础科学课题，更是产业界实现高标准、精细化质量控制的迫切工程需求。

2. 验证方案与测试数据

为验证存放环境湿度对极片电阻的影响，采用元能科技的极片电阻仪（BER系列）进行测试。

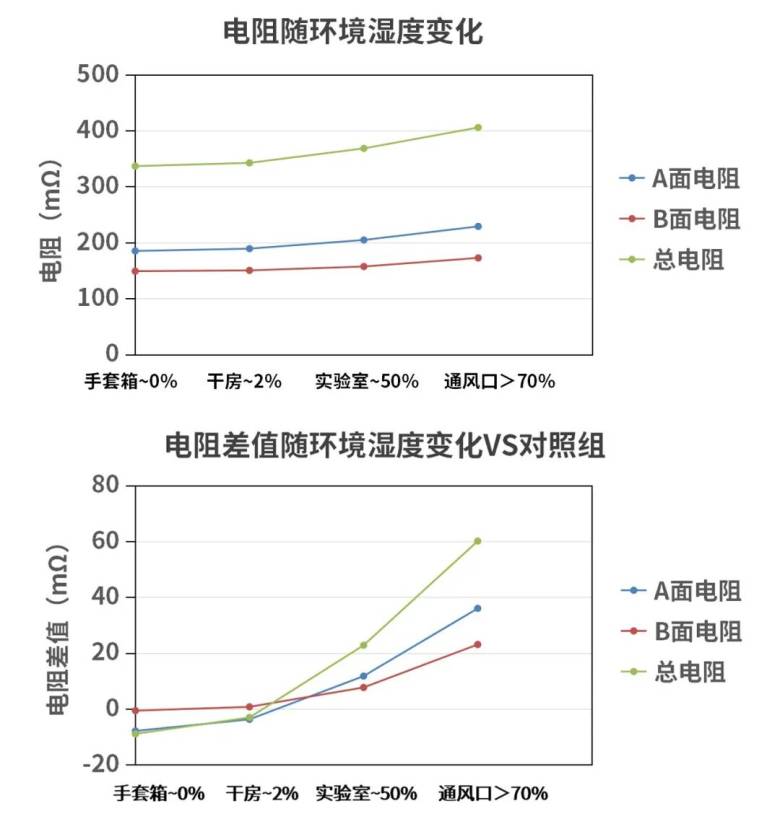

测试样品为磷酸铁锂（LFP），验证方案如下：将同一批次的极片于第一天测试后（对照组），置于不同湿度的环境中（手套箱~0%、干燥房~2%、实验室~50%，通风口＞70%）存放24小时后测试极片电阻。采用测试条件为25MPa，保压15s。测试数据如下：

3. 数据结论与分析

实验结果表明：

● 在极低湿度存储下（手套箱~0%和干房~2%），极片电阻相比于第一天出现下降的趋势，且湿度越低，极片电阻越小。

● 随着存储湿度增加，极片电阻呈上升趋势，尤其在高湿度环境下（通风口，湿度＞70%），极片电阻大幅度增长。

极片的电子导电性依赖于活性物质、导电剂与粘结剂所构筑的稳定三维导电网络。该导电网络对于环境水分极为敏感，湿度的影响主要体现在以下微观层面：

● 导电网络结构的退化：纳米级导电剂（如炭黑、碳纳米管、石墨烯）比表面积较高，极易吸附水分，水分子的介入可能会改变粒子间的界面能，破坏原本均匀、高效的电子传输通路，导致体相电阻显著增加[1]。

● 活性物质界面性质的改变：正负极活性物质（如三元材料、磷酸铁锂、LCO等）的表面可与水分发生物理化学作用。这可能导致表面轻微水解或生成碳酸锂等绝缘/半导体副产物层，增加电子从活性物质向导电网络跃迁的界面阻力[2-3]。

● 极片微观力学与孔隙结构的变化：粘结剂（如PVDF、SBR/CMC）吸水后可能发生溶胀，一方面会挤压导电网络，增大电子隧穿距离；另一方面可能改变极片的孔隙结构和机械强度，影响其与集流体之间的接触紧密性，从而增加界面接触电阻[4]。

4. 结语

湿度暴露不仅会直接增加极片的电子电阻，更可能对微观结构有不可逆的改变，对电池的电化学性能造成深远的“隐性”损害。在电池制造过程中，严格的湿度管控是保障极片质量的生命线：将极片电阻纳入在线或离线快速检测指标，建立量化的数据库，可以及时发现工艺波动和材料异常，确保电池批次间的一致性。

5. 参考文献

[1] Zhen Tong, Chao Lv, Guo-Dong Bai, Zu-Wei Yin, Yao Zhou, Jun-Tao Li. A review on applications and challenges of carbon nanotubes in lithium‐ion battery. 2025, 7, 2

[2] Gongrui Wang, Zhihong Bi, Anping Zhang, Pratteek Das, Hu Lin, Zhong-Shuai Wu. High-Voltage and Fast-Charging Lithium Cobalt Oxide Cathodes: From Key Challenges and Strategies to Future Perspectives. Engineering, 2024, 37(6): 115–139.

[3] Malte Kosfeld, Bastian Westphal, Arno Kwade, Moisture behavior of lithium-ion battery components along the production process, Journal of Energy Storage, Volume 57, 2023, 106174

[4] 牛爱敏,李现红,吕浩然,臧浩廷,宋然,高明娟,马文庆.锂离子电池负极黏结剂研究进展[J].聊城大学学报（自然科学版）,2025,38(1):51-586
