在固态电池产业化进程中，电极 / 电解质的致密化程度、界面接触质量是决定电池电化学性能的核心关键。作为粉体成型与材料致密化的核心工艺，温等静压技术在固态电池制备中的应用效果究竟如何？本次我们针对固态电池温等静压工艺开展专项测试，从微观结构、离子电导率到电化学性能进行全维度验证，为固态电池工艺优化提供核心参考。

本次测试以NCM9055 为正极材料、电解质膜为电解质层、硅基材料为负极组装固态电池，通过对比温等静压前后电池各结构及性能变化，精准分析等静压工艺的赋能价值，实验结果如下：

（1）电解质

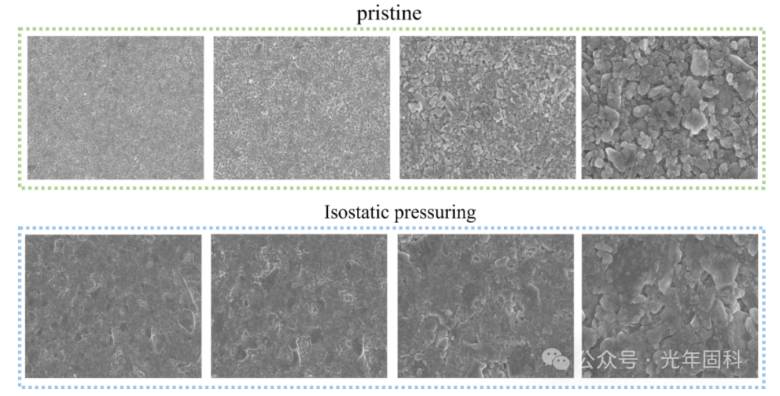

未温等静压前，电解质层内部孔隙较多；温等静压后，电解质层实现高度致密化，电解质颗粒发生冷压烧结。

（2）正极

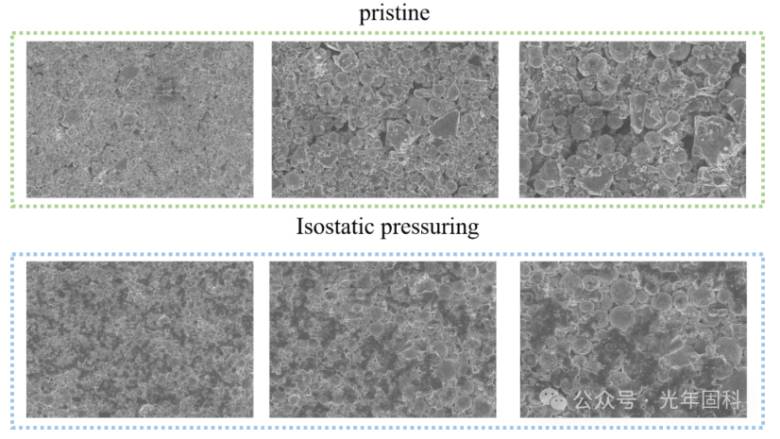

未温等静压前，正极层内部孔隙较多；温等静压后，正极层实现高度致密化，电解质颗粒发生形变并将正极颗粒紧密连接。

（3）电极-电解质界面

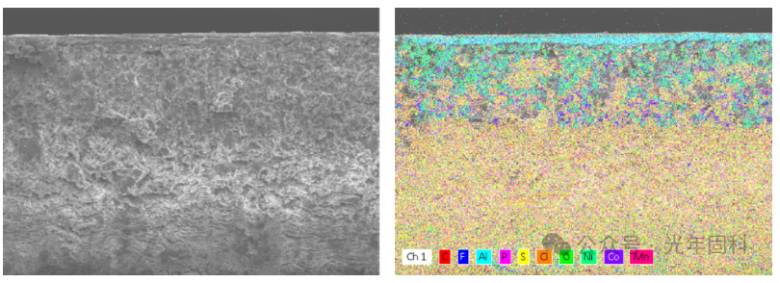

温等静压后，电极电解质界面接触紧密，无界面空洞。

（4）30℃离子电导率：

• 温等静压前:1.56*10-3 S/cm

• 温等静压后:1.84*10-3 S/cm

温等静压后电解质膜致密化程度高，离子传输迂曲度降低，故离子电导率稍高。

（5）首周比容量-电压曲线：

使用NCM9055作为正极材料，电解质膜为电解质层，硅基材料作为负极组装电池:

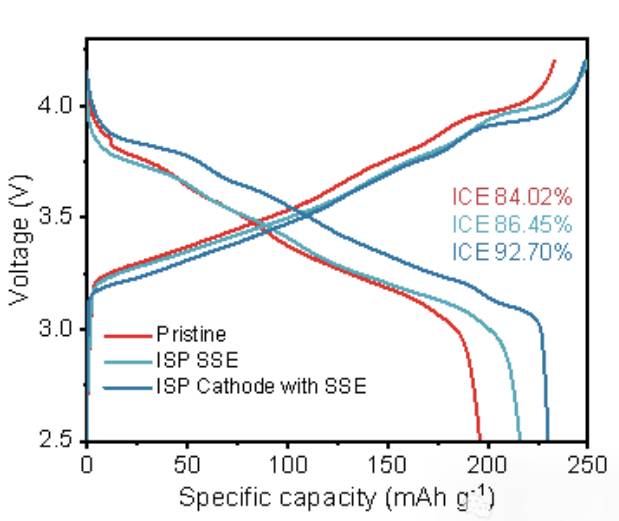

1. 未温等静压正极层 + 未温等静压电解质膜：首圈放电比容量 195.9mAh/g，首效 84.02%；

2. 未温等静压正极层 + 温等静压电解质膜：首圈放电比容量 215.9mAh/g，首效 86.45%；

3. 温等静压正极层 + 温等静压电解质膜：首圈放电比容量 230.0mAh/g，首效 92.70%。

仅对电解质膜做温等静压处理，电池性能已出现明显提升；而对正极 - 电解质进行全环节温等静压处理后，电池的放电比容量和首效实现双重突破，首效提升超 8 个百分点，容量发挥达到最优水平。

（6）电池长循环

对电池进行了1C下的长循环表征，使用温等静压正极-电解质所组装电池放电比容量高，且具有不错的稳定性。

（7）结论

温等静压工艺能够有效降低固态电池内部孔隙，实现电极-电解质界面的紧密融合，对提升固态电池的容量发挥、首次库仑效率及循环稳定性具有重要意义。

在固态电池从实验室走向中试与量产的过程中，工艺一致性与界面控制能力将决定最终产品的性能上限。作为温等静压设备厂家，我们持续关注工艺与材料之间的匹配关系，为固态电池研发与生产提供稳定、可控的温等静压解决方案。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
