无机固态电解质的“软化”策略

全固态锂电池被视为下一代储能技术的核心方向，更高的能量密度与本质安全特性是其核心优势。但无机固态电解质普遍刚性较强，电池运行过程中需要持续施加50 MPa以上的堆叠压力，才能维持电极与电解质的紧密接触。这大幅提升了电池系统的封装成本与结构复杂度，成为制约产业化落地的关键瓶颈之一。

近期，中国科学技术大学联合上海交通大学等多家机构，提出非金属-氯化学键调控策略，成功制备出兼具高离子电导率与优异变形能力的非晶氧氯化物电解质。该材料室温离子电导率达4.55 mS/cm，杨氏模量低至2.09 GPa，配套全固态电池可在5 MPa的低堆叠压力下稳定循环300圈且无容量衰减。相关成果发表于国际顶级期刊美国化学会志。

一、全固态电池的刚性困局

无机固态电解质主要分为氧化物、硫化物与卤化物三大体系。氧化物电解质电化学窗口宽，热稳定性好，但本身硬度高，脆性大，与电极材料界面接触困难，循环过程中易因应力变化产生裂纹，且制备需要高温烧结，工艺成本高。硫化物电解质室温离子电导率高，机械变形性优于氧化物，但实际应用中仍需施加数十至百兆帕的堆叠压力，才能抵消电极体积变化带来的界面分离问题。

卤氧化物电解质近年快速崛起，兼具较宽的电化学窗口与良好的加工性能。已报道的Ta基卤氧化物电导率优异，但杨氏模量偏高，电池运行需要80至150 MPa的堆叠压力，且原料成本高昂。Zr基卤氧化物成本更低，变形性有所提升，但运行压力仍在50 MPa左右，无法满足低压运行的需求。Al基玻璃态卤氧化物具备类聚合物的粘弹性，可实现无压力运行，但离子电导率偏低，难以支撑高倍率电池性能。

现有无机电解质体系普遍存在离子电导率与机械变形性的此消彼长关系。提升结晶度与电导率通常伴随硬度上升，而增强变形性往往以牺牲电导率为代价。行业亟需全新的化学设计思路，从化学键本质层面调控骨架刚度，打破性能之间的制衡关系。

二、非金属-氯键的软化设计原理

传统金属基卤氧化物骨架以金属-氯化学键为主体。金属元素与氯元素电负性差异大，化学键离子性强，键解离能高，骨架刚性强，阴离子难以发生旋转或拉伸运动。

研究团队提出引入非金属-氯化学键的调控思路。P、Si等非金属元素与氯元素的电负性差异更小，化学键共价性更强，键解离能显著低于金属-氯键。这类化学键更容易发生旋转、扭转与伸缩形变，一方面可以降低锂离子迁移的能垒，提升离子电导率，另一方面能够增强整个骨架的变形能力，降低材料模量。

为实现这一设计，研究团队开发四氯化硅活化氯化法，以磷酸锂为原料，通过高活性液态四氯化硅的氯化作用，向骨架中引入磷-氯与硅-氯化学键，再结合四氯化Zr构建完整的离子传导网络，最终得到非晶态电解质Li₃P_0.58Si1.₂₅Zr_1.78Cl_10.86O_3.58，后文简称PSZ。

物相表征证实，合成产物为完全非晶结构，磷、硅、Zr、氯、氧等元素均匀分布。飞行时间二次离子质谱结果显示，材料内部存在大量氯氧混合配位的非金属中心单元，证明氯化反应充分发生，非金属-氯化学键成功引入骨架。

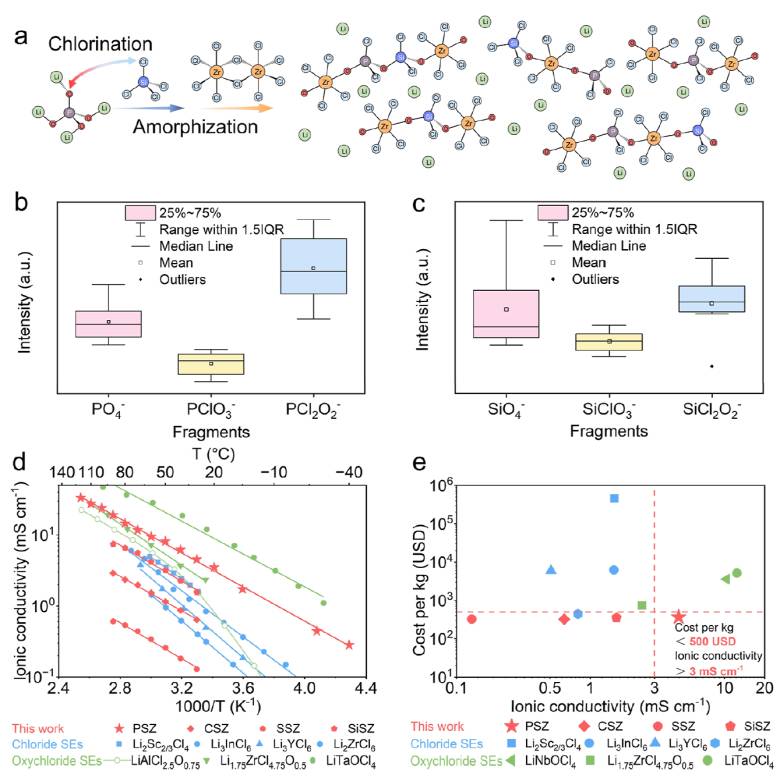

图1.PSZ的合成机理与表征：

(a)PSZ合成反应过程示意图；

(b)PSZ中PO_4-、PClO_3-与PCl₂O_2-碎片离子的归一化强度；

(c)PSZ中SiO_4-、SiClO_3-与SiCl₂O_2-碎片离子的归一化强度；

(d)本工作合成的非金属-氯化学键软化型超离子导体，与典型氯化物、氧氯化物固态电解质的离子电导率阿伦尼乌斯曲线对比；

(e)本工作合成的非金属-氯化学键软化型超离子导体与典型氯化物、氧氯化物固态电解质的成本-电导率对比，以固态电解质每千克估算单价为纵坐标、室温锂离子电导率为横坐标绘制。

三、离子传输性能与微观机制

电化学阻抗测试显示，PSZ的室温离子电导率为4.55 mS/cm，离子迁移活化能为0.240 eV。电子电导率比离子电导率低7个数量级以上，满足固态电解质的基本要求。这一电导率水平在已报道的氧氯化物电解质中处于第一梯队，同时显著高于多数Zr基卤化物体系。

研究团队结合从头算分子动力学模拟与大尺度机器学习势分子动力学模拟，阐明了离子传输的微观机制。模拟得到的结构模型与同步辐射对分布函数测试结果高度吻合，材料主体由八面体配位的Zr-O-Cl单元，以及四面体配位的P-O-Cl、Si-O-Cl单元构成。

动力学分析显示，P与Si中心的氧氯多面体可发生快速的局域旋转，而Zr中心的阴离子则基本保持固定。这种差异化的阴离子运动特性，是材料兼具高电导率与结构稳定性的核心原因。进一步的事件统计分析表明，多面体旋转与锂离子跃迁存在强耦合作用。小角度的多面体偏转可以瞬时打开局部扩散通道，辅助锂离子完成跃迁，同时锂离子的迁移也会带动周边多面体发生倾斜，二者相互促进，共同实现快速离子传导。

成本测算显示，PSZ的原料成本低于每千克500美元，远低于Ta基卤氧化物体系，具备规模化应用的成本潜力。此外，该合成策略具备良好的普适性，将Li₃PO₄替换为Li₂CO₃、Li₄SiO₄、Li₂SO₄等不同锂含氧酸盐，可对应得到碳基、硅基、硫基等一系列非晶电解质，均遵循相同的非金属-氯键软化机制。

图2.非晶态PSZ的原子结构模型与离子动力学：

(a)经熔融淬火从头算分子动力学模拟得到的非晶态PSZ典型结构；

(b)PSZ模型的径向分布函数及对应配位数；

(c)Zr、Si、P的配位环境统计，展示占比最高的四种阴离子配位构型；

(d)5埃短程范围内，PSZ实验同步辐射对分布函数与AIMD熔融淬火模型模拟对分布函数的对比；

(e)由AIMD模拟得到的PSZ中锂离子扩散系数的阿伦尼乌斯曲线；

(f)600K下AIMD模拟过程中，PSZ模型内所有离子的均方位移（上）与阴离子重取向自相关函数C(t)（下）；

(g)600K下AIMD模拟过程中氯元素（黄色）与氧元素（灰色）的等值面分布；

(h)不同Li⁺跃迁条件下，P-Si四面体发生旋转的条件概率。所有Li⁺扩散事件与聚阴离子旋转事件均提取自600K下的大尺度分子动力学模拟（1890个原子，模拟时长1纳秒）。

四、低压下的电池长循环性能

优异的机械变形性是PSZ最核心的性能优势。原子力显微镜测试结果显示，PSZ的杨氏模量仅为2.09 GPa，约为传统Zr基卤氧化物的一半，是目前已报道最柔软的无机固态电解质之一。更低的模量意味着材料更容易发生形变，能够更好地贴合电极表面，缓冲循环过程中的体积变化。

为验证低压运行能力，研究团队组装了超高镍NCM92正极的全固态电池，负极侧采用硫化物电解质与锂铟合金匹配，分别测试不同堆叠压力下的电池性能。结果显示，堆叠压力从100 MPa降至5 MPa时，PSZ基电池仍能保留87.3%的放电比容量。在5 MPa的恒定压力下，电池可稳定循环300圈，未出现明显的容量衰减。作为对比，传统Zr基卤氧化物电池在相同条件下循环300圈后，容量保持率仅为66.9%。

聚焦离子束截面表征揭示了性能差异的原因。循环10圈后，PSZ基复合正极内部结构致密，电极与电解质接触紧密，无明显裂纹与空隙。而传统Zr基卤氧化物的复合正极内部出现大量空隙与裂纹，界面分离严重。这一结果直接证明，软质电解质可以在低压下维持稳定的固固接触，避免界面失效。

高倍率长循环测试同样表现优异。在3 mA cm^-2的大电流密度下，PSZ基电池循环3000圈后容量保持率为70.6%，循环1000圈容量保持率达83.2%。高面载电极测试也验证了材料的实用潜力，面载量超过103 mA cm^-2时，电池仍能保持稳定的循环性能。

除了低压运行能力，PSZ还具备优异的宽温域适应性。较低的离子迁移活化能保障了低温下的离子传导能力。-40℃环境下，PSZ的离子电导率仍可达0.282 mS/cm。配套全固态电池在-40℃下可稳定循环380圈以上，几乎无容量衰减，放电比容量为89.6 mAh/g，显著优于同条件下的Zr基卤氧化物电池。

高电压正极适配方面，PSZ同样表现突出。将充电截止电压提升至4.8V时，电池可稳定循环170圈，容量保持率为79.57%，优于多数已报道的氯化物电解质。界面分析显示，循环过程中电解质与正极界面会生成稳定的磷酸锂类界面层，阻断副反应的持续发生，保障高电压下的界面稳定性。

五、产业价值与未来展望

这项工作提出的非金属-氯化学键调控策略，为高性能软质无机电解质的设计提供了全新的底层思路。不同于传统通过元素掺杂优化单一性能的改性方法，该策略从化学键本质出发，同时实现了离子电导率提升与骨架软化，打破了无机电解质电导率与变形性此消彼长的固有规律。

从产业角度看，低堆叠压力的实现对全固态电池的商业化具有重要意义。现有无机全固态电池普遍需要复杂的压力维持结构，大幅增加了系统重量与成本。将运行压力降至5 MPa级别，可显著简化电池包的封装与结构设计，降低系统成本，同时提升电池系统的可靠性与使用寿命。

当然，该技术走向产业化仍有诸多工作需要推进。目前材料的耐湿稳定性仍需进一步提升，超薄电解质膜的连续制备工艺尚未开发，大规模软包电芯的低压运行特性还需系统验证。后续研究可在此基础上进一步优化元素组合，开发更低成本的体系，配套开发湿法或干法成膜工艺，推进大尺寸电芯的工程化验证。

全固态电池的实用化进程，依赖于材料、工艺与系统的协同突破。这项化学键层面的创新设计，为软质无机电解质的发展开辟了新的方向，也为低压运行全固态电池的落地提供了可行的技术路径。
