钨粉硬度极高、易氧化、易引入铁杂质、粉体极易团聚；优先隔绝铁污染 + 无氧保护 + 精准粒度分级。下面按粗碎打散→中磨→超细粉碎→配套分级筛分，分场景给出设备清单、适用粒度、优缺点与选型要点。

★重要前置要求：金属钨粉属于易氧化物料，超细工段优先氮气 / 氩气闭路惰性保护；粉碎腔体内衬选用碳化硅、氧化锆、氧化铝陶瓷，严禁碳钢直接接触粉体，防止铁污染。

一、粗碎 / 打散工段（原料团聚钨粉、烧结钨块破碎）

适用进料：0.5‑20 mm；出料：100‑800 μm

1、双锥破碎机（陶瓷内衬）

出料粒度：100‑800μm

特点：挤压破碎，温升低，内衬氧化锆，低污染；适合块状钨、烧结钨碎块。

缺点：无法做到超细，只能预处理。

2、搅拌棒打散机（干法）

适用：还原后团聚钨粉打散，不追求进一步微粉碎，只解开软团聚

出料：基本维持原有费氏粒度，消除团聚

优势：损伤颗粒最小，不容易产生过粉碎；适合 3D 打印钨粉预处理解聚。

二、中细磨工段（D50：3‑20μm；粉末冶金常规钨粉）

1、卧式行星球磨机（湿法优先）

研磨球：氧化锆球 / 碳化钨球；罐体内衬氧化锆

介质：无水乙醇 / 去离子水湿法球磨，隔绝空气

成品粒度：D50 3‑20 μm；实验室‑小批量生产

优点：粒度稳定，投资低；可做超细钨粉

缺点：

☆间歇生产，无法连续量产；

☆长时间球磨会引入微量磨耗杂质；

☆干法球磨钨粉极易氧化起火，不建议干法。

2、振动磨（间歇式）

内衬：碳化硅 / 氧化锆

粒度范围：D50 5‑25 μm

适合：小批量碳化钨粉；缺点粒度分布宽、产量低。

三、超细粉碎主力设备（D50 0.8‑8 μm，工业化连续生产，钨粉首选）

方案 A：流化床‑对撞式气流粉碎机（工业量产首选）

适配物料：金属钨粉、碳化钨粉、钨合金粉

成品粒度：D50=1‑10μm，最细可达 0.8μm

内衬配置：粉碎腔体、喷嘴全部碳化硅 / 氧化锆陶瓷，无金属接触，零铁污染

保护系统：氮气闭路循环系统，氧含量可控≤50ppm，彻底防氧化

处理量：1~4000 kg/h，可放大到大规模生产线

原理：钨粉颗粒‑颗粒自撞击破碎，无研磨介质；内置涡轮分级轮，粗颗粒循环回碎，成品粒度分布极窄

优势：

☆低温粉碎、粉体不会升温氧化；

☆兼具打散团聚、轻微颗粒整形效果，粉末流动性变好；

☆连续密闭负压生产，无粉尘外泄；

☆粒度在线可调，切换产品方便

选型建议：绵阳九方（JFDBQ系列）

设备特点：

☆隔绝氧气

☆控制气粉浓度

☆及时释放静电及消灭点火源

☆循环空气冷却

☆整机防爆设计

☆应急停机

☆PID动态平衡保证过程安全

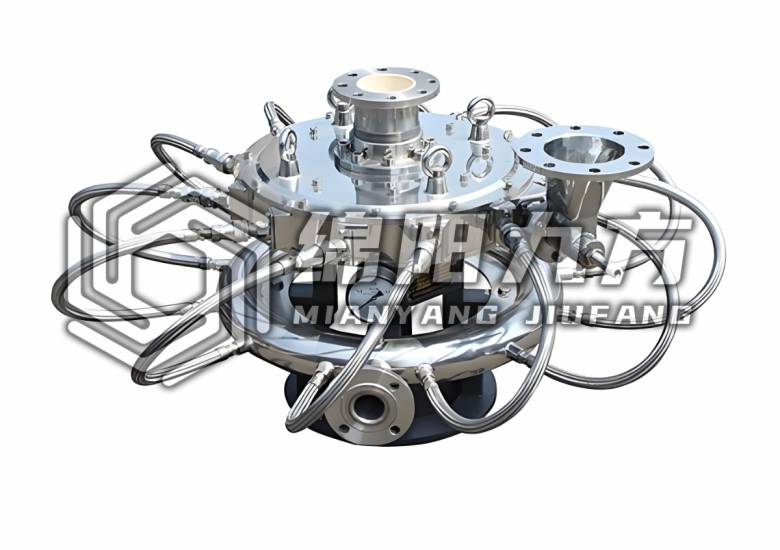

方案 B：扁平圆盘式气流粉碎机（小批量、高精超细）

粒度：D50 0.5‑5μm，亚微米超细钨粉

产量偏低，适合研发打样、小批量高端钨粉、3D 打印钨粉整形改性

同样可配氮气无氧闭路循环、全陶瓷内衬

选型建议：绵阳九方（JFYPQ系列）

设计压力：6.5~7kg/cm²

使用压力：6.5~11kg/cm²

处理量：0.5~1200kg/hr

进料粒度：100~300目

风量：1.5~41.3m³/min

耗用动力：15~255KW/hr

★工业大批量生产优先流化床气流磨；研发小样选圆盘气流磨。

四、必备后段分级 & 筛分配套设备（钨粉产线必配）

1、立式涡轮气流分级机（独立分级）

切割粒度：1‑75μm，无极可调；可和气流磨闭环循环

作用：分离过粗颗粒，产出窄分布钨粉；多级串联可分出多段粒度产品

保护：惰性气体闭路分级，防止钨粉氧化

处理量：10‑3000 kg/h

选型建议：绵阳九方（JFDBF系列）

粒度：D50=1微米

单机处理量：1~500kg/h

气体压力：0.8MPa

设备特点：

☆隔绝氧气

☆控制气粉浓度

☆及时释放静电及消灭点火源

☆循环空气冷却

☆整机防爆设计

☆应急停机

☆PID动态平衡保证过程安全

2、超声波振动筛

筛分目数：200‑800 目（~75‑18μm）

解决痛点：钨粉超细极易静电团聚堵网；超声振动防堵筛网

适合：成品钨粉除大颗粒杂质，干法成品筛分

五、三条完整生产线配置方案（可直接参考落地）

方案 1：中小批量高纯超细钨粉（D50 1‑5μm）

工艺流程：团聚钨粉原料→料仓给料→流化床气流粉碎机（氮气闭路 + 陶瓷内衬）→涡轮气流分级机→旋风收集器→脉冲除尘→成品料仓

适用：硬质合金钨粉、注射成型钨粉

方案 2：实验室研发、小试样制备

团聚钨块→双锥破碎机粗碎→行星氧化锆球磨机（乙醇湿法）→干燥→超声波振动筛

适合 50g‑5kg 小样，不适合长期量产

方案 3：3D 打印球形钨粉预处理（解聚 + 轻微整形）

还原钨粉→打散机→流化床气流磨（低压力仅打散团聚，不深度粉碎）→气流分级机→筛分除杂

气流磨只做整形，不把粒度打细，大幅提升粉末流动性

六、各粉碎设备对比简表

1.流化床气流磨

推荐钨粉 D50：1‑10μm

连续生产：✅连续

铁污染风险：极低（全陶瓷内衬）

氧化风险：可控（氮气闭路）

适合场景：工业化量产首选

2.圆盘气流磨

推荐钨粉 D50：0.5‑5μm

连续生产：❌小批量间歇

铁污染风险：极低

氧化风险：可控

适合场景：研发、高端超细小样

3.行星球磨机（湿法氧化锆）

推荐钨粉 D50：3‑20μm

连续生产：❌间歇

铁污染风险：低‑微量磨耗

氧化风险：低（乙醇湿法）

适合场景：实验室、小批量

4.振动磨

推荐钨粉 D50：5‑25μm

连续生产：❌间歇

铁污染风险：中等

氧化风险：高（干法危险）

适合场景：碳化钨小样，不推荐金属钨粉

七、钨粉粉碎关键注意事项

1.绝对禁止干法球磨金属钨粉，极易氧化自燃；湿法球磨必须加保护性溶剂；

2.超细工段必须氮气 / 氩气保护；设备做好防静电、防爆；

3.所有与粉体接触腔体必须陶瓷内衬，杜绝铁杂质；

4.气流磨粉碎压力一般 0.6‑0.8MPa，分级轮转速决定最终 D50；

5.钨粉粉碎优先先打散团聚，再超细粉碎，不要直接把大块团聚料打入气流磨。
