25 kHz高频超声精密抛光系统

——日本MINITOR Minimo P30 POLYTOR超声波研磨机技术深度解析

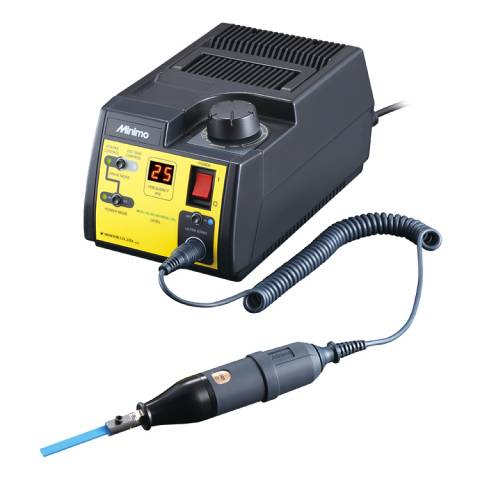

图1  MINIMO POLYTOR超声波研磨系统（P30电源箱 + US21手持研磨头）

品牌：MINITOR （日本）

产品：POLYTOR超声波精加工系统（P30电源箱 + US21手持研磨头）

振动频率：约25 kHz  |  最大振幅：45 μm  |  最大输出：27 W

一、产品概述

在模具制造、精密零件加工及光学电子领域，传统旋转式打磨工具难以触及窄槽、深筋、尖角和复杂曲面等区域，且容易产生旋转圈纹和过抛问题。日本MINITOR公司推出的Minimo POLYTOR超声波研磨系统，以每秒约25,000次的高频微振动替代旋转运动，配合专用研磨工具，可对各类复杂形状工件实现高效、精密的无纹抛光。

POLYTOR系统由P30高性能电源箱和US21超声波手持研磨头两部分组成。P30电源箱采用全球宽电压设计（AC100–240 V），提供STROKE CONTROL（振幅控制）、VOLTAGE CONTROL（电压控制）及STROKE CONTROL + POWER MODE（振幅控制+强力模式）三种驱动模式，可根据加工需求灵活切换。US21手持研磨头采用左右振动方式，最大振幅达45 μm，外形纤细，适合长时间握持操作。

该系统广泛应用于塑料模、压铸模、冲压模等各类模具的放电加工面研磨、精密去毛刺、窄槽清角以及珠宝、牙科、医疗器械等精密零件的镜面抛光，是模具省模作业和精密加工领域的标杆工具。

二、系统组成与技术参数

2.1 系统组成

POLYTOR超声波研磨系统为分体式设计，由电源控制单元和手持执行单元两部分构成，二者通过螺旋电缆连接。系统结构简单、携带方便，既可固定工位使用，也可移动作业。

表1  POLYTOR系统组成一览

2.2 P30电源箱技术参数

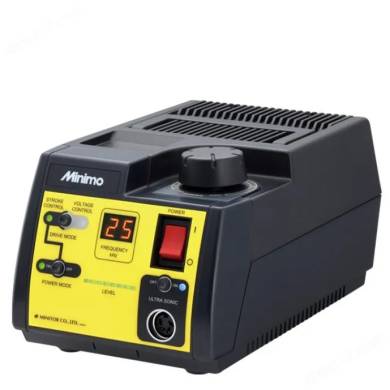

图2  P30高性能电源箱（正面操作面板）

表2  P30电源箱技术规格

2.3 US21手持研磨头技术参数

图3  US21超声波手持研磨头（左右振动式）

表3  US21手持研磨头技术规格

三、三种驱动模式详解

P30电源箱的核心创新在于提供三种可切换的驱动模式，使用户能够根据不同的加工材料、工具类型和精度要求，选择最优的振动输出策略。这一设计极大地拓展了系统的适用范围，从粗磨去除到镜面抛光均可一机完成。

表4  三种驱动模式对比与适用场景

模式切换建议：粗磨阶段使用POWER MODE提升效率，中磨阶段切换至标准STROKE CONTROL保证稳定性，精抛和镜面阶段使用VOLTAGE CONTROL实现柔和收尾，避免过抛和圈纹。

四、核心技术优势

4.1 高频无纹抛光，告别旋转圈纹

传统旋转打磨头依靠圆周运动切削，在窄槽和曲面处不可避免地留下同心圆纹路，后续需多道工序消除。POLYTOR采用约25 kHz的左右微振动，工具沿轴向高频往复运动，加工表面均匀无方向性纹路，一道工序即可获得细腻均匀的抛光面，大幅减少后续手工抛光工时。

4.2 窄槽深筋无障碍加工

US21手持研磨头外径仅30.4 mm，配合细长型专用工具，可深入宽度仅0.5 mm的窄槽、深筋和尖角区域进行加工。这是旋转式打磨工具无法企及的领域，尤其适用于精密塑料模的骨位、镶件槽和排气槽等难加工区域的清角抛光。

4.3 智能振幅控制，防止过抛

STROKE CONTROL模式下，系统实时监测并稳定振幅输出，当工具对工件施加压力时，控制系统自动调节功率以维持设定振幅，避免因压力变化导致的切削不均和过抛问题。这一特性使新手也能快速掌握高精度抛光作业，降低对操作人员经验的依赖。

4.4 全球宽电压，一机通用

P30电源箱采用AC100–240 V宽电压输入设计，50/60 Hz自适应，单一型号即可在全球任何国家和地区使用。相比上一代产品（P121/P111/P101需按输入电压分型号），P30统一为单一型号，极大地方便了跨国企业的采购、调拨和备件管理。同时输出功率提升至27 W，研磨效率较上一代显著提高。

4.5 长寿命压电陶瓷，振幅稳定

US21手持研磨头采用高品质压电陶瓷振动元件，振幅稳定性控制在±2 μm以内，确保长时间连续作业下加工质量的一致性。压电陶瓷驱动方式无旋转部件、无碳刷磨损，维护成本低，使用寿命长。

4.6 低噪低振，操作舒适

25 kHz的振动频率处于人耳听觉上限附近，运行噪音低；手持头采用人体工学设计，重量轻、握柄细，配合螺旋电缆的减重设计，长时间操作手部疲劳感低。系统运行时振动主要集中在工具尖端，手柄传递振动小，操作舒适度高。

五、典型应用领域

表5  典型应用领域与加工效果

六、与传统抛光方式对比

表6  POLYTOR超声波研磨 vs 传统抛光方式对比

关键结论：POLYTOR超声波研磨在窄槽加工、无纹抛光和精度控制方面具有显著优势，尤其适合放电加工面的中细研磨和镜面收尾；与旋转电磨形成互补——粗磨和大面积去除用旋转电磨，精细区域和镜面抛用POLYTOR，可实现最高效的模具省模工艺流程。

七、使用注意事项

1. 工具选择与安装

必须使用MINITOR专用Centen Tool®系列研磨工具，不同形状和粒度的工具对应不同加工阶段。安装工具时使用专用扳手拧紧，确保工具与振动头紧密连接，否则会影响振幅传递并产生异常噪音。工具磨损后应及时更换，避免使用磨损过度的工具导致加工效率下降和表面质量恶化。

2. 研磨液配合

建议配合研磨液（金刚石研磨膏或油石研磨液）使用，研磨液可起到润滑、冷却和携带磨屑的作用，显著提升抛光效率和表面质量。干磨仅适用于轻微去除和微调，长时间干磨会导致工具快速磨损和工件表面烧伤。

3. 操作压力控制

超声波研磨依靠高频微振动切削，无需施加过大压力。过大的按压力反而会抑制工具振动、降低切削效率，并可能导致工具断裂。正确的操作是让工具自身重量轻触工件，依靠振动完成切削，STROKE CONTROL模式下系统会自动补偿压力变化对振幅的影响。

4. 模式切换流程

切换驱动模式时应先关闭输出（ULTRA SONIC开关置于OFF），再切换DRIVE MODE和POWER MODE开关，最后重新开启输出。严禁在输出开启状态下频繁切换模式，以免造成电源箱内部元件冲击。

5. 维护与保养

手持研磨头为精密压电陶瓷器件，严禁跌落和撞击。使用后用干净布擦拭手柄表面，工具接口处保持清洁。长期不使用时，应将工具取下，螺旋电缆自然盘放（避免锐角弯折），电源箱置于干燥通风处。定期检查电缆外皮是否破损，如有破损应及时更换以防漏电。

八、总结

日本MINITOR Minimo P30 POLYTOR超声波研磨系统，以约25 kHz高频微振动、45 μm最大振幅、三种可切换驱动模式和全球宽电压设计为核心优势，为模具制造、精密零件加工和光学电子领域提供了窄槽无障碍、表面无圈纹、操作低门槛的精密抛光解决方案。

P30电源箱的27 W最大输出和智能振幅控制，配合US21手持研磨头的纤细人体工学设计，使该系统在加工效率、表面质量和操作舒适度之间取得了优异平衡。无论是放电加工面的高效去除，还是复杂曲面的镜面收尾，POLYTOR都能提供稳定、可复现的加工效果，是现代精密制造车间不可或缺的超声波精加工工具。
