全固态电池被视作下一代储能与动力电池的核心发展方向，依托无机固态电解质替换传统液态电解液，能够从根源降低漏液起火风险，同时释放更高的系统能量密度。

           负极材料是决定全固态电池性能上限的关键一环，硅基材料凭借高理论比容量、资源储量丰富等优势受到广泛关注。但微米硅（μSi）负极在硫化物全固态体系中会出现严重的力学失效问题，充放电过程产生大量裂纹，锂元素被禁锢在裂纹边界，带来持续的极化抬升与容量快速衰减，制约硅基全固态电池走向实际应用。

氧化亚硅（SiO_x）长期被看作硅负极的备选材料，它可以在比容量和体积膨胀之间取得折中平衡。在传统液态锂电池领域，SiO_x已经展现出不错的循环表现。但固态电池不存在电解液浸润效应，电极内部全部依靠固固接触完成锂离子传导，SiO_x在硫化物全固态电池内部的结构演化、力学响应机制长期缺少系统性解析，这也阻碍该材料在固态体系的落地。

本篇来自中科院青岛能源所崔光磊团队的研究，揭示SiO_x在循环中原位生成LSO相的差异化分布机制，阐明该物相如何调控颗粒内部应变，抑制裂纹与锂捕获现象。基于SiO_x构建的NCM83全固态电池实现1400次循环后容量保持率大于80%，为高稳定硅基全固态负极的设计提供全新思路。

一、硅基负极的能量密度悖论

在推进高能量密度全固态电池开发时，行业普遍追求负极的超高比容量。研究团队首先对电芯级能量密度开展定量测算，电芯模型采用NCM811复合正极搭配超薄硫化物固态电解质，N/P比设置为1.2，把负极比容量和电池整体质量能量密度建立关联。

测算结果显示，提升负极比容量确实可以拉高电池能量密度，同时降低负极在整个电芯中的质量占比。但当负极比容量超过1500 mAh/g之后，继续抬升比容量带来的能量增益会快速收窄。负极比容量从420 mAh/g提升至1500 mAh/g，电芯能量密度提升幅度可以达到23.8%。而继续把比容量推至硅的理论极限3579 mAh/g，能量密度仅再提升5.5%。

硅基材料的体积膨胀程度会和比容量呈正相关。一味追求负极的极限比容量，获取的电芯收益十分有限，却会放大体积形变带来的力学破坏，加剧固固界面接触失效。这就形成硅基负极的能量密度悖论，片面追求材料本征高比容量，并不等同于电芯层面的性能提升。

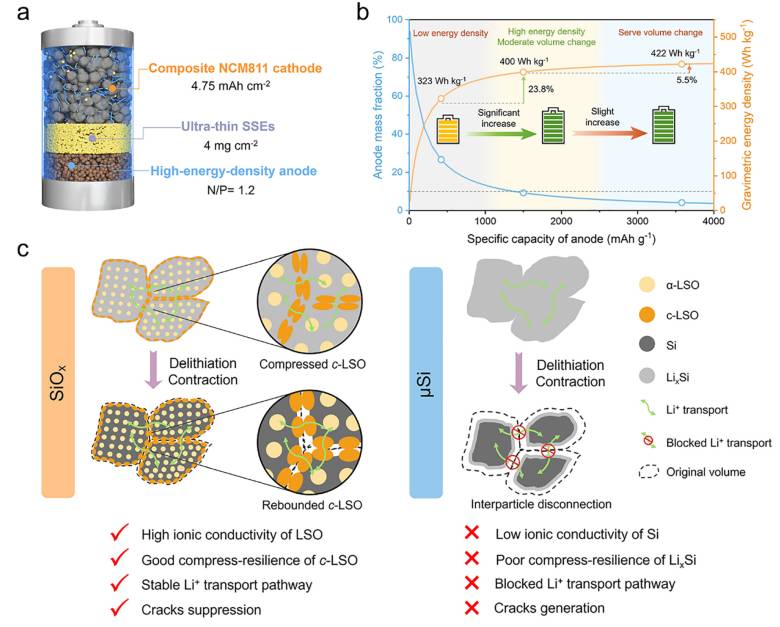

图1.负极比容量与力学动力学特性分析。

(a)能量密度测算模型参数。全固态电池由面容量4.75  mg cm^-2的NCM811复合正极、面载量4 mg cm^-2的薄层硫化物固态电解质组装而成，电池N/P比为1.2。

(b)负极质量占比与质量能量密度随负极比容量的变化关系。电芯总质量包含正极、负极、固态电解质、集流体、极耳以及铝塑膜。

(c)氧化亚硅负极相较于微米硅负极循环稳定性优势的机理示意图。

SiO_x的比容量区间处于12002500 mAh/g，体积膨胀被控制在160%附近，相比纯硅可以实现性能与形变之间的平衡，更加适配全固态电池的实际工况。不过固态体系没有液态电解液渗透修补颗粒间隙，SiO_x和硅负极的失效路径会和液态电池完全不同，过去的研究大多停留在半电池百次以内循环验证，对于高压实条件下的微观演化机理仍存在大量争议。厘清两者力学与电化学行为的本质差异，是硅基全固态负极向前推进的必经之路。

二、SiO_x与μSi的电化学行为差异

研究团队采用浆料涂布工艺制备负极极片，分别搭建μSi和SiOx半电池体系，对比两套体系长循环过程中的电化学演变规律。

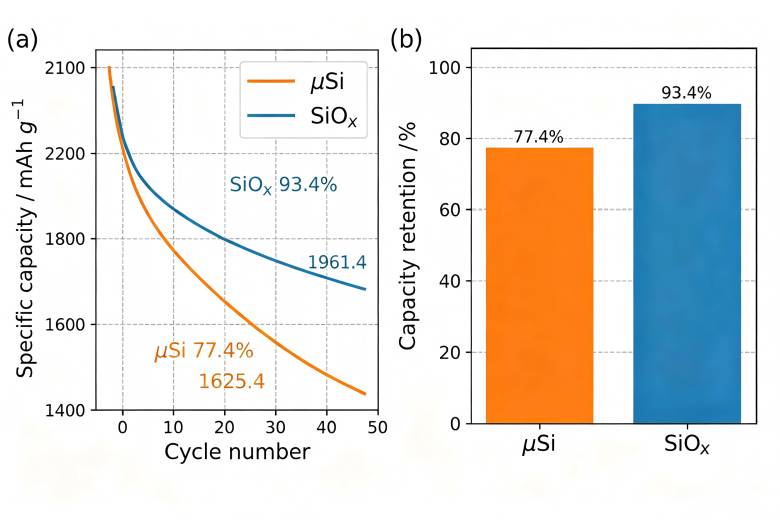

半电池测试结果表明，μSi半电池循环150次之后比容量出现明显下滑，容量保持率仅为77.4%。而SiO_x体系经过相同循环周期，容量保持率可以达到93.4%，稳定性优势十分突出。

          通过dQ/dV微分容量曲线进一步拆解反应过程，可以把硅的锂化脱锂划分成两段反应。低锂化区间对应L₁/D₁过程，高锂化区间对应L₂/D₂过程。随着循环推进，μSi体系L₁、L₂锂化峰持续负向偏移，D₁、D₂脱锂峰正向偏移，代表电池极化不断累积。两段反应的容量均发生明显衰减，其中L₂锂化过程容量衰减幅度达到66.1%，L₁脱锂过程可逆效率不足97.3%。说明μSi的性能衰减来源于两方面，一是深度锂化过程难以充分进行，二是浅锂化区间脱锂反应不完全，大量锂被残留在电极内部。

反观SiO_x半电池，长周期循环之后微分容量峰没有出现明显偏移，峰强度基本维持稳定，整体呈现去极化趋势。定量统计各段反应容量，L₁过程相对衰减仅12.4%，L₂过程容量衰减只有1.0%。SiO_x可以同时缓解μSi存在的深度锂化受阻和脱锂不完全两大问题。

GITT恒电流间歇滴定测试用来解析锂离子扩散动力学。在脱锂末期低SOC状态，μSi的锂离子扩散系数发生断崖式下跌。颗粒脱锂收缩之后，颗粒之间产生空隙，离子传输通路被阻断，直接造成脱锂反应难以进行彻底。SiO_x体系的扩散系数仅平缓下降，不会出现动力学突变，在脱锂终点依旧可以维持有效的锂离子输运能力。

为直观量化被捕获的残留锂，研究利用在线差分电化学质谱手段，收集脱锂之后的电极粉末，通过遇水析氢反应定量统计残留锂硅合金占比。初次脱锂完成后，μSi被捕获锂占放电容量比例达到13.0%，SiO_x仅有1.7%。TOF-SIMS二次离子质谱mapping同样可以观测到，μSi循环后锂大量富集在颗粒裂纹边界，颗粒内部脱锂较为彻底。SiO_x颗粒结构完整，锂元素均匀分布在颗粒整体，不存在边界局部富集现象。以上电化学和表征结果共同证明，SiO_x能够显著抑制循环过程中的锂捕获效应。

三、原位生成硅酸盐的差异化分布调控应变行为

为解释两种负极截然不同的循环表现，研究借助球差校正透射电镜、电子能量损失谱等多种表征手段，解析SiO_x循环后物相组成。SiOx首次锂化会原位生成，且仅生成正硅酸锂（Li₄SiO₄）简称LSO，该物相呈现空间差异化分布。颗粒表面形成结晶态c-LSO，颗粒内部则生成非晶态α-LSO。

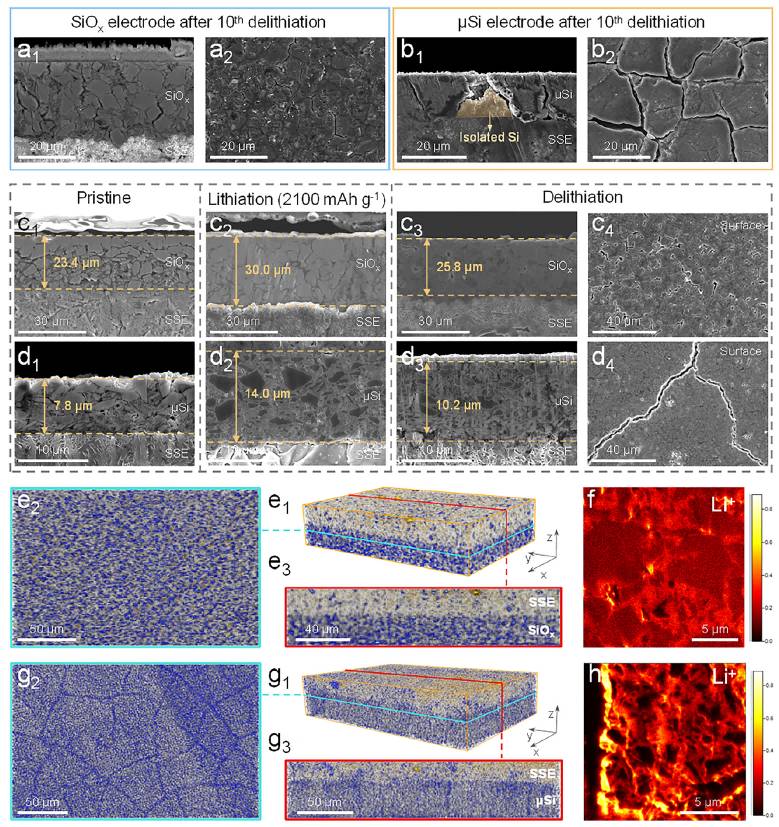

图2.SiO_x与μSi的结构演变。

(a1)、(a2)循环10次后完成脱锂的SiO_x负极截面与表面扫描电镜图像；

(b1)、(b2)循环10次后完成脱锂的μSi负极截面与表面扫描电镜图像；

(c1)-(c4) SiO_x电极首次循环过程的扫描电镜图像；

(d1)-(d4)与SiO_x保持相同比容量条件下，微米硅电极首次循环过程的扫描电镜图像；

(e1)经循环并完成脱锂的SiO_x同步辐射X射线断层扫描三维体渲染图；(e2)水平切片放大视图；(e3)竖直切片放大视图；

(f)脱锂后SiO_x的锂离子飞行时间二次离子质谱元素分布图；

(g1)经循环并完成脱锂的μSi同步辐射X射线断层扫描三维体渲染图；(g2)水平切片放大视图；(g3)竖直切片放大视图；

(h)脱锂后μSi的锂离子飞行时间二次离子质谱元素分布图。

纳米压痕测试证实，LSO相比锂硅合金拥有更高抗压强度与弹性回复能力。在锂化颗粒发生膨胀挤压的时候，表层结晶LSO可以分散应力，维持外壳结构完整。当脱锂阶段颗粒发生收缩，表层结晶LSO依靠弹性回弹，及时填补颗粒之间产生的间隙，维持颗粒之间紧密接触。颗粒内部弥散分布的非晶LSO，则承担颗粒内部应变缓冲，同时搭建颗粒内部锂离子传导通路。

μSi体系不存在这类高弹性的缓冲相。循环过程生成的锂硅合金塑性强，弹性回复能力差。脱锂收缩之后颗粒无法回弹重建接触，颗粒之间逐步断开，锂离子传输通道被切断。应力持续累积催生大量裂纹，后续循环中裂纹会不断扩展长大，锂元素持续在裂纹边界被捕获，极化持续升高，容量不可逆衰退。

同步辐射X射线断层扫描SX-CT对循环之后的电极进行三维无损观测。SiO_x电极循环后整体致密，没有产生贯穿性裂纹与大尺寸孔洞，和固态电解质保持紧密接触。μSi电极内部出现大量垂直贯穿极片的裂纹，电极被裂纹分割成多个孤立区域，裂纹边界成为锂捕获的主要位置。

过去行业内存在部分争议，有观点认为硅负极产生的裂纹可以释放内部应力，对循环存在正向作用。该工作通过多维度对照实验给出明确结论，硅负极内部垂直裂纹会破坏离子通路，诱发锂捕获，对电池循环稳定性本质上是有害的，不能依靠产生裂纹实现应力释放。

有限元仿真模拟进一步还原充放电过程应力演化。同等容量条件下，SiO_x电极单次循环内部压力波动幅度远低于μSi。锂化膨胀阶段，SiO_x依靠LSO外壳抑制颗粒塑性形变。脱锂收缩结束，μSi颗粒接触区域残留很高塑性应变和残余应力，成为颗粒破碎的诱因。SiO_x得益于LSO的回弹效应，颗粒接触可以得到维持，残余应力得到释放。

值得注意的是，仅仅限制硅负极的锂化深度，人为把体积膨胀压缩至和SiO_x相当水平，μSi依旧会出现裂纹。这说明单纯降低体积膨胀并不能彻底解决硅负极失效，LSO带来的应变调控效应，才是SiO_x实现稳定循环的核心根源。

四、全电池性能验证SiO_x的实用潜力

基于半电池揭示的机理，研究团队组装匹配NCM83、钴酸锂的全固态全电池，N/P比值统一设置为1.2，系统评估SiO_x负极的实际应用价值。

阻抗弛豫时间DRT分析显示，经过多轮循环之后，SiO_x体系电荷转移阻抗基本保持稳定。μSi体系电荷转移阻抗随循环持续攀升，裂纹带来的接触劣化不断加剧极化。倍率测试条件下，在0.2C到2C不同倍率，SiO_x全电池的容量保持能力全面优于μSi体系。

半电池循环结果显示SiO_x半电池700次循环容量保持率大于80%。NCM83搭配SiO_x的全固态电池，0.5C条件下实现1400次循环，容量保持率大于80%，平均库伦效率超过99.8%。同等条件下μSi全电池仅445次循环容量保持率就跌落至58.3%。即使提升面载到3.95 mAh/cm²的较高工况，SiO_x全电池1C倍率循环135次，容量保持率依旧可以达到87.6%。

搭配钴酸锂正极的全电池同样取得优异结果，1C倍率条件稳定循环2200次，容量保持率维持80%以上。一系列全电池数据证明SiOx在硫化物全固态电池体系，具备远优于μSi负极的循环稳定性与倍率性能。

五、总结与启示

这项工作针对硫化物全固态电池硅基负极的关键痛点，厘清SiO_x和μSi负极截然不同的电化学力学失效路径。SiO_x在循环中原位生成LSO，形成表面结晶相、内部非晶相的差异化微观结构。该物相凭借高抗压强度与弹性回复能力，约束充放电过程颗粒应变，维持颗粒之间固固接触，抑制裂纹生成以及脱锂末期的锂捕获问题。μSi缺少这类缓冲相，脱锂后接触丢失，裂纹持续扩展，锂不断在边界位置滞留，造成电池性能快速衰减。

研究同时澄清长久以来的行业争议，硅负极内部裂纹宏观上尽管不会完全切断传输，但会增加传输的挠曲度，阻滞局部离子传输，增加电池极化。该研究首次报道长循环稳定的SiO_x基硫化物全固态全电池，NCM83体系实现1400次循环容量保持率超过80%。

该成果打破片面追求负极材料极限比容量的固有思路，证明电芯层面的性能提升，需要兼顾比容量、体积形变、力学缓冲能力的综合平衡。依靠循环过程中原位生成功能性物相实现应变调控，也为高稳定全固态负极的设计提供新的范式，对推进高能量密度硫化物全固态电池的研发具有重要参考意义。
