日本Fujiwork HKT-Master 0.01AA/BB 超高精度薄膜测厚仪

—— 面向静电卡盘与超薄功能薄膜的无损高精度测厚方案

1  产品概述

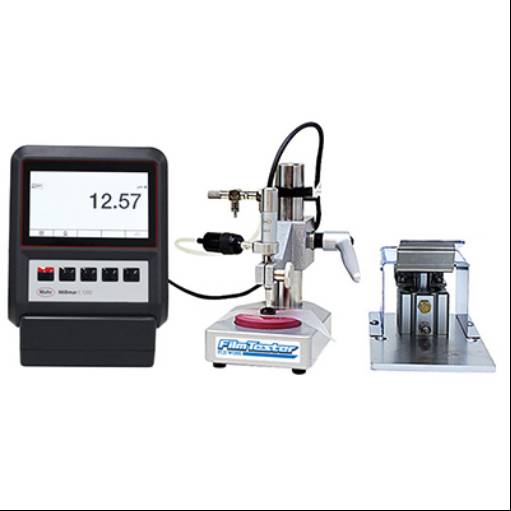

在半导体、光学、新能源与新材料的精密制造中，材料厚度的微小偏差往往直接决定产品性能与良率。日本 Fujiwork 推出的 HKT-Master 0.01AA/0.01BB 超高精度薄膜测厚仪，是实验室台式接触式测厚设备，以 0.01μm（10 纳米）测量分辨率与 0.14N 超低恒定测量压力的组合为核心卖点，兼顾“测得出”与“不伤样”两大诉求，尤其适用于陶瓷静电卡盘等精密硬质基材和锂电隔膜、光学超薄膜等易损软质材料的厚度检测。

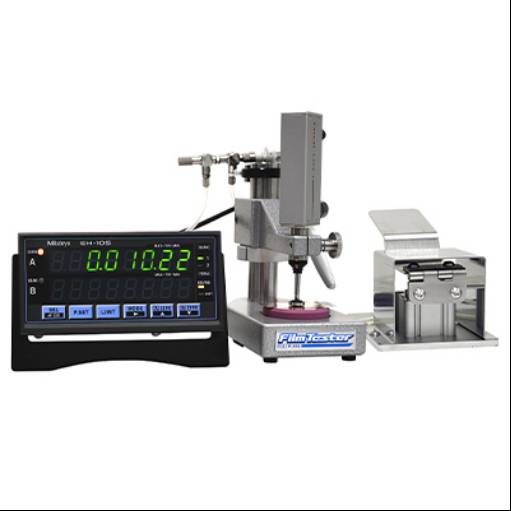

该系列为标准型台式机，两款机型采用同一测量平台、按量程分工：HKT-Master 0.01AA 量程 0～500μm，面向陶瓷静电卡盘、硬质薄片、光刻胶基材等；HKT-Master 0.01BB 量程 0～200μm，针对锂电隔膜、光学超薄膜、FPC 覆盖膜等易受压形变的软质材料。整机采用气动匀速下压机构，可有效排除测量者操作差异带来的数据波动。

2  核心技术设计

2.1  气动匀速下压机构：消除测量者差异

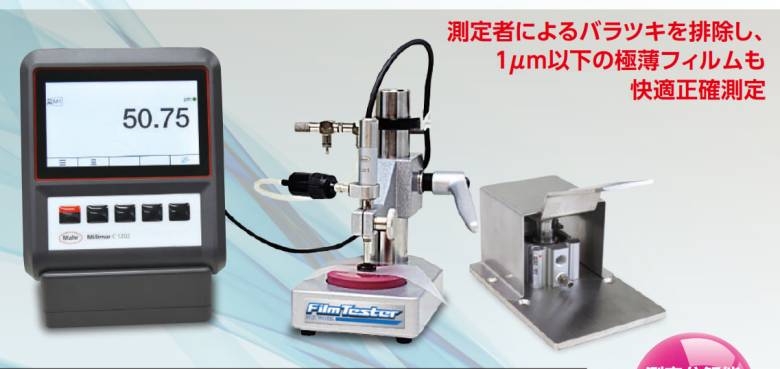

传统手动测厚仪的测量结果往往受测量者操作习惯影响：下压速度、接触力度的不同会造成明显读数差异。HKT-Master 系列通过气动（空气释放）机构使测量头保持恒定的下降速度，保证每次测量以相同方式接触试样表面，从机构层面消除测量者带来的波动，实现极薄薄膜的快适、准确、可重复测量。配合足踏式释放开关，测量者可用双手稳定持样，进一步提高测量稳定性。

2.2  0.14N 超低恒定测量压力：无损测量

静电卡盘、超薄软膜等被测对象表面精密且昂贵：测量压力过大容易划伤陶瓷表面或压溃软质薄膜，压力不足又会导致接触不稳定、数据失真。HKT-Master 系列测量压力最低可至 0.14N（约合 14 克力），并提供可调节测量压力设计，使测量头以“羽毛级”力度接触试样，在保证数据可靠的同时避免对试样造成挤压变形、压伤或划痕。

2.3  R30 超硬球面测头与陶瓷测量台

设备标配 R30 超硬球面测头，与被测表面为点接触，适配平面及轻微曲面试样；测量台采用测量面 φ50mm 的陶瓷材质，工作面平整、硬度高、热稳定性好，为试样提供稳定基准，保证夹持测量过程中的接触一致性与读数可靠性。

2.4  0.01μm 测量分辨率

测量分辨率达到 0.01μm（10nm），配合高精度数显主机，可捕捉微米乃至亚微米级的厚度差异，满足静电卡盘磨损监控、超薄膜厚度波动分析等高要求场景，相比 0.1μm 级分辨率机型在精度上提升一个数量级。

3  双型号差异化定位

HKT-Master 0.01AA 与 0.01BB 共用测量平台与核心机构，量程与适用对象互补，用户可按被测试样的材质硬度与厚度范围快速选型。

3.1  HKT-Master 0.01AA：面向硬质精密基材

量程 0～500μm，适配陶瓷静电卡盘、硬质薄片、光刻胶基材等中厚硬质材料，兼顾陶瓷、金属等刚性表面的高精度厚度测量与磨损状态监控。

3.2  HKT-Master 0.01BB：面向易损超薄软膜

量程 0～200μm，专攻锂电隔膜、光学超薄膜、FPC 覆盖膜等易受压形变的软质材料，以超低测量压力避免压溃超薄软膜，实现无损、精准、稳定的厚度检测。

4  面向静电卡盘的厚度监控价值

4.1  静电卡盘厚度为什么关键

静电卡盘（ESC）是半导体刻蚀、薄膜沉积等工艺中承载晶圆的关键部件，通常由高导热陶瓷（如氮化铝 AlN）制成，内部集成冷却管路与电极，承担晶圆吸附与热管理功能。卡盘表面的厚度均匀性直接影响晶圆温度分布：厚度微变会在晶圆表面形成局部“热斑”，进而引发刻蚀速率不均、薄膜沉积厚度不均、图形关键尺寸（CD）偏差等问题，最终动摇产品良率。

因此，对静电卡盘厚度进行高精度、无损且可追溯的定期监控，已从单纯的尺寸测量上升为半导体设备预测性维护、保障量产稳定性的重要环节。

4.2  无损、高精度、可追溯的监控方案

HKT-Master 0.01AA 的设计特性与静电卡盘检测要求高度契合：0.14N 超低测量压力实现真正的无损检测，频繁检测也不会损伤脆弱的陶瓷表面；0.01μm 分辨率足以捕捉微米级磨损与厚度波动；配合数显主机与数据输出功能，可建立厚度数据的测量记录与趋势档案，为卡盘维护更换决策和工艺稳定性分析提供可追溯的数据支撑。

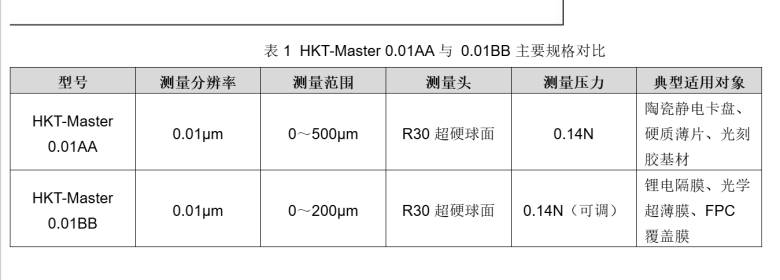

5  完整规格参数

6  典型应用场景

半导体行业：静电卡盘厚度与磨损监控、光刻胶基材厚度检测，保障刻蚀与沉积工艺均匀性；

光学行业：光学超薄膜、滤光片等精密薄膜的厚度控制，保证光学性能一致；

新能源行业：锂电隔膜厚度检测，防止超薄隔膜因测力过大而压溃变形；

电子行业：FPC 覆盖膜、多层功能薄膜的厚度检验与过程监控；

新材料研发：为功能薄膜、复合材料的厚度表征提供精准、可重复的测量数据；

质检场景：遵循 ASTM D374、GB/T 6672 等厚度检测标准，实验室与产线抽检均可使用，支持市电与电池供电。

7  数据输出与扩展能力

设备通过 RS232C 接口与电脑连接，配合专用软件可完成厚度数据的采集、存储与导出，并可生成厚度分布曲线，便于批量统计与趋势分析。为适配不同使用场景，提供更换式测量头、手动泵（替代气动释放）等选配件；足踏式气动释放开关可解放双手，支持两手持样实现稳定测量，兼顾实验室精密测量与产线快速抽检。

8  选型建议

选型主要取决于被测试样的材质与厚度范围：对陶瓷静电卡盘、硬质薄片、光刻胶基材等中厚硬质基材，选择量程 0～500μm 的 HKT-Master 0.01AA；对锂电隔膜、光学超薄膜、FPC 覆盖膜等 200μm 以内的易损软质材料，选择 HKT-Master 0.01BB。两者共用同一测量平台与数据系统，可在同一实验室实现“硬质基材 + 脆弱软膜”两类完全不同试样的覆盖，一机平台多场景切换，兼顾投入效率与测量一致性。

9  结语

HKT-Master 0.01AA/BB 以 0.01μm 分辨率和 0.14N 超低测量压力为核心，通过气动匀速下压机构消除测量者差异，配合超硬球面测头与陶瓷测量台，将高精度、无损、可重复、可追溯融为一体，为静电卡盘等精密部件的预测性维护以及超薄功能薄膜的品质管控提供了可靠的基础测量工具。
