1 产品概述

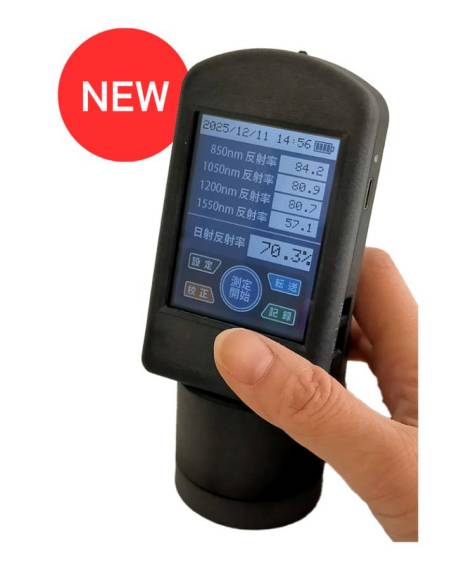

建筑隔热涂料、遮热材料的性能评价，以及产品表面的质量管理，都需要快速、无损地测定材料在近红外波段的反射特性。日本プラムネット株式会社（Plumnet Corporation）推出的TP-H4N便携式近红外反射率测定仪，采用近红外LED光源与InGaAs光电二极管受光器，可在850nm、1050nm、1200nm、1550nm四个特征波长下同时测定材料反射率，并经补正系数换算直接显示日射反射率，用于评估材料的隔热能力与表面状态差异。仪器本体仅重约208g，采用2.8英寸彩色触摸屏，支持测量数据的即时记录与Wi-Fi转送，可在不损伤被测表面的前提下完成现场快速测定。

TP-H4N由从事商品企划、开发、试作与制品化支援的Plumnet公司自主开发，采用近红外区域（780～1650nm）LED光源，可按客户需求变更LED的波长与数量进行定制。太阳光谱中近红外波段占有较大的能量份额，材料对该波段的反射能力直接决定其遮热效果，因此TP-H4N测得的近红外反射率与日射反射率，可作为遮热涂料、外墙与片材等材料隔热性能评价的量化依据。

2 工作原理

2.1 近红外反射率测量原理

TP-H4N采用反射率测定原理：以红外发光二极管（LED）发出特定波长的近红外光照射被测表面，由InGaAs光电二极管接收经表面反射的光信号，按反射光强度与入射光强度的比值计算各波长的反射率。仪器配备4个近红外LED光源，峰值发光波长分别为850nm、1050nm、1200nm和1550nm，可多维度解析材料在近红外特征波段的反射特性，反映材料表面的状态差异与隔热能力。

2.2 日射反射率计算与测量流程

测量时，将仪器探头底面与被测面密贴，确认底面缝隙无外界光线进入后，点击触摸屏上的【测定开始】，4个波长的反射率依次测定，蜂鸣提示后，仪器按各波长反射率及内置补正系数自动计算并显示日射反射率。单次测定约3秒，可连续进行多次测量，测量数据连同日期时间自动记录，最多保存100条。

3 产品特点

· 近红外LED×4波长：850/1050/1200/1550nm四个特征波长同时测定，全面解析近红外反射特性；

· 无损评估：光学反射方式测定，不接触、不损伤被测表面，可直接在现场测定成品与在役材料；

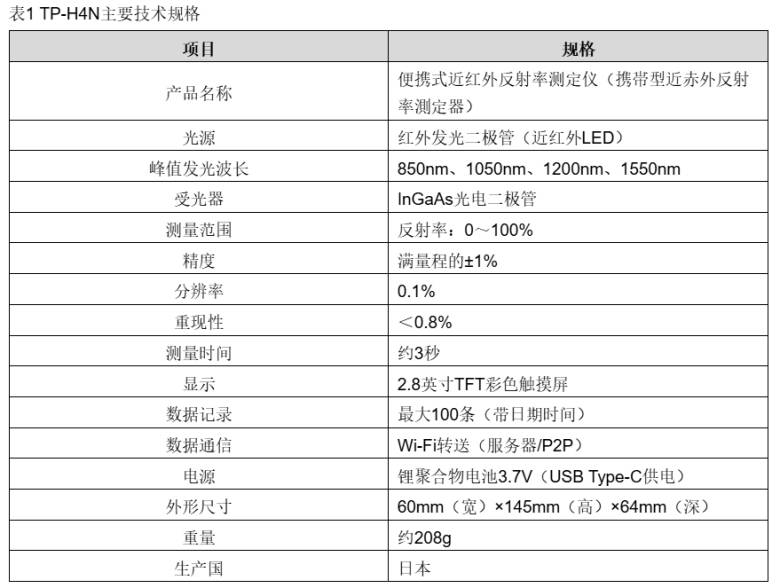

· 小型轻量：本体尺寸60mm×145mm×64mm、重量约208g，单手即可操作，便于携带至现场；

· 彩色触摸屏：2.8英寸TFT液晶显示，各波长反射率与日射反射率一目了然，操作直观；

· 瞬间记录100条数据：测量数据带日期时间自动保存，支持查看、删除与Wi-Fi转送，便于整理分析。

4 外观与结构

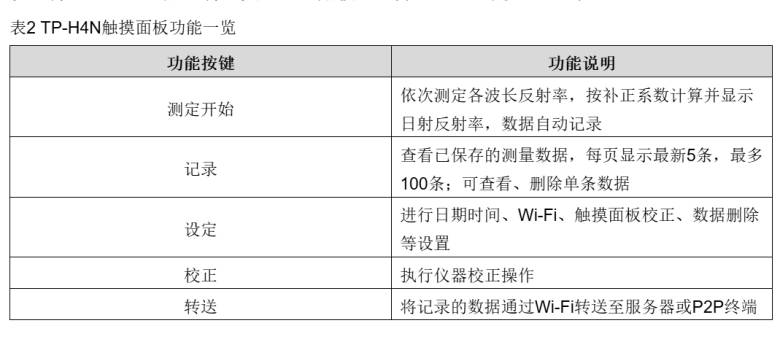

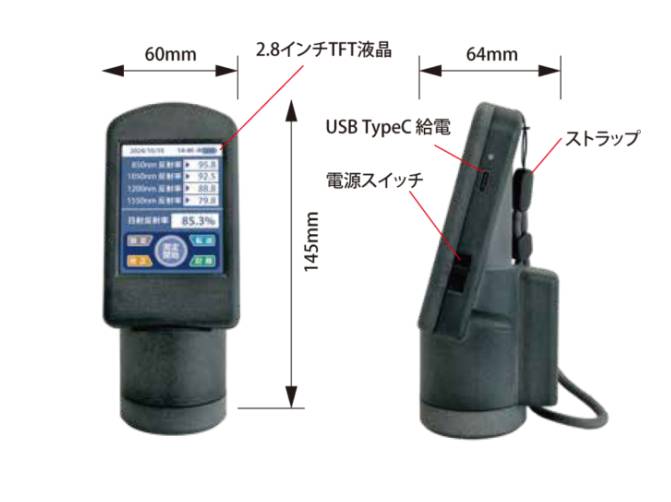

TP-H4N采用一体化手持结构设计，正面为2.8英寸TFT彩色触摸屏，机身侧面设有电源开关与USB Type-C供电接口，顶部预留挂绳孔位。触摸屏主界面同时显示4个波长的反射率、日射反射率以及测定日期时间，屏幕下方排列【设定】【校正】【测定开始】【转送】【记录】等功能按键，测量与数据管理操作均可通过触摸屏完成。
