微波连续流合成

——日本 SAIDA FMR-100S / 250S 流动式（连续流）微波合成装置技术解析

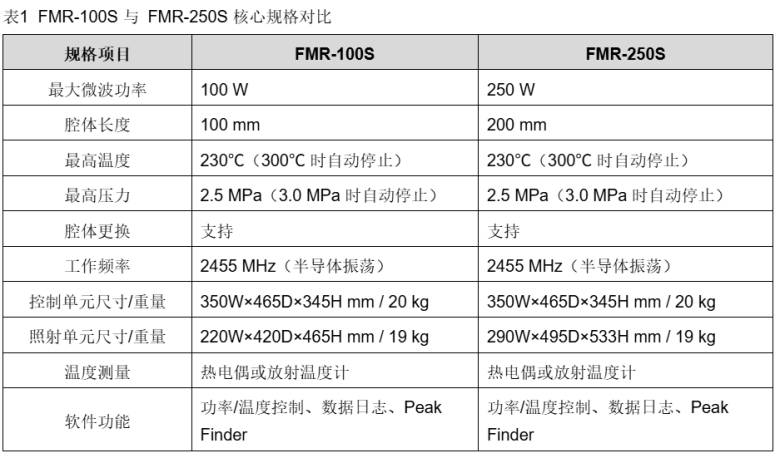

微波化学合成凭借快速、均匀的体加热特性，在有机合成、催化反应与材料制备中得到广泛应用。然而，传统批次式微波反应器受限于反应腔容量与放大效应，难以将实验室工艺直接放大到生产规模。将微波加热与连续流动化学结合的流动式微波合成装置，为这一难题提供了有效路径。日本 SAIDA FDS 推出的 FMR-100S / FMR-250S 流动式（连续流）微波合成装置，以流路内均匀电场与快速微波加热为核心，在 100 W 与 250 W 两种功率规格下实现高温高压连续合成，为制药与特种化学品研发提供了高效、安全的解决方案。本文将从产品规格、合成原理、安全设计与控制系统等维度进行技术解析。

一、产品概述与系列定位

SAIDA FDS（株式会社サイダ・FDS）是日本专业从事流动式微波合成装置开发与销售的企业。FMR 系列流动式微波合成装置由微波单元与泵单元构成：反应液经泵送入流路，在通过微波照射区域时被快速均匀加热，实现连续流动条件下的化学合成。SAIDA 的微波技术可在流动流路内形成均匀电场并实现快速加热，不仅优于常规加热方式的流动反应器，也为原本在批次式微波反应器中进行的反应提供了放大路径。

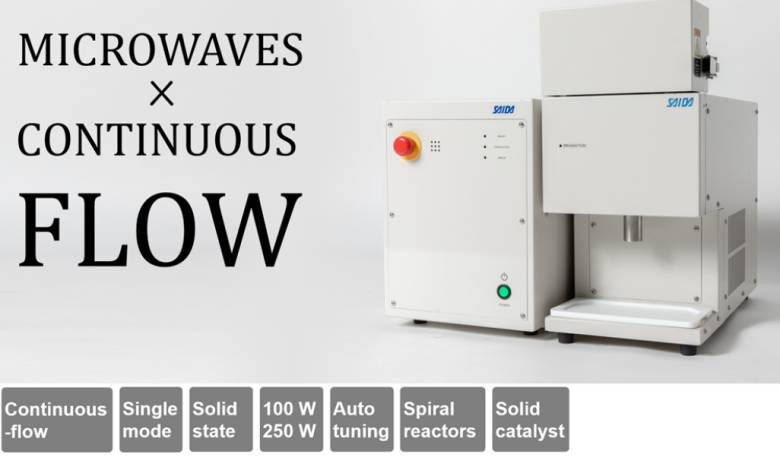

如图所示，FMR 系列采用控制单元与照射单元分体设计，配备半导体振荡微波源与自动调谐功能，支持 100 W（FMR-100S）与 250 W（FMR-250S）两种功率规格。

二、流动式微波合成原理

流动式微波合成（流动化学）将反应液在流路内连续输送，使其流经微波照射区域时完成加热与反应。FMR 系列的流路采用螺旋反应管结构，在照射腔体内形成均匀电场，使流动中的物料受到集中而均匀的微波加热；配合半导体振荡器的快速功率响应与自动调谐，可根据反应溶液的介电特性变化实时匹配微波能量，实现高效连续合成。

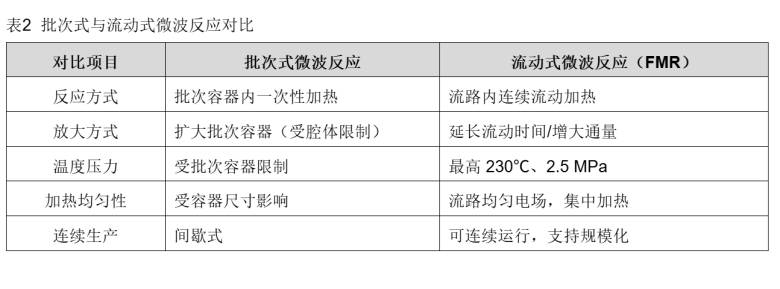

与批次式微波反应器相比，流动式反应器的反应场更为紧凑，微波能量集中且连续处理，放大不再依赖扩大批次容器，而是通过延长流动时间与增大通量实现，工艺放大平滑可控。

三、高温高压与安全设计

FMR 系列可在最高 230℃、2.5 MPa 的极端条件下安全运行。由于流动式反应场比批次式反应器更加紧凑，反应体积小，且内部压力与温度被连续监控，因此能够有效控制高温高压反应的风险。设备的安全机构与温度（热电偶）和压力传感器联动：温度超过 300℃ 或压力超过 3.0 MPa 时，微波照射自动停止；同时设备设置双紧急停止按钮，保障操作人员安全。

针对温度测量，FMR 系列标配热电偶，亦可选配放射温度计实现非接触测温；压力传感器作为选项提供，可在 PC 屏幕显示压力趋势图、记录压力数据，并在压力超过上限时联动停止微波照射。

四、控制系统与可选配置

FMR 系列的控制软件支持功率控制与温度控制两种模式，具备完善的日志功能，可记录温度、输入功率、反射功率、微波频率与压力数据等参数，便于工艺分析与重现；Peak Finder 功能可简单显示 S11/S21 参数，帮助用户掌握谐振状态。控制用 PC 由用户自备，主机支持与多种实验室设备配套使用。

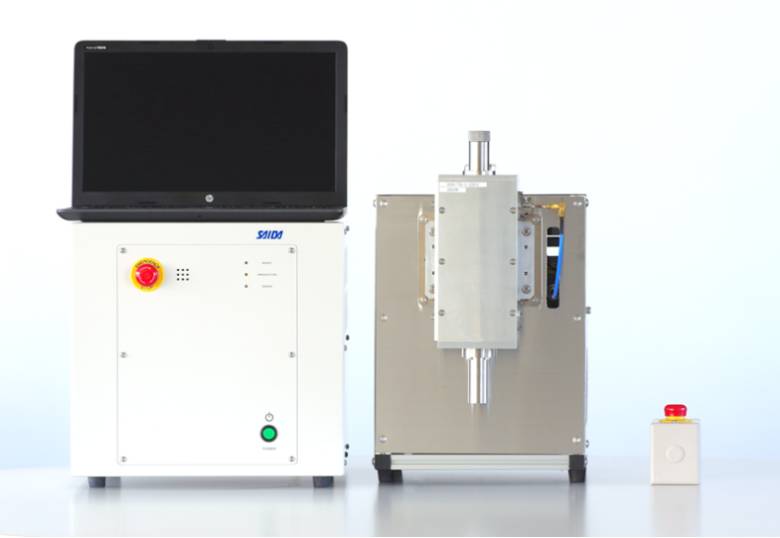

丰富的可选配置使 FMR 系列可灵活适应不同工艺：压力传感器、可更换腔体、螺旋反应管、放射温度计、背压调节器（BPR）、LC 泵、ETFE 管路与接头等，可组合成独立的连续流合成系统。如图3所示，FMR-100S 以紧凑的台式结构适合研发与小规模合成；FMR-250S 则以更大的腔体与功率满足较高通量需求。装置支持固体催化剂等非均相反应体系，广泛应用于制药、特种化学品及材料领域的研发与工艺开发。
