日本松尾电气（MATSUO）M2HA 高温用双金属温度开关

—— 双金属式 MAX.400℃ 高温过升控制用自动复位型恒温器

1  产品概述

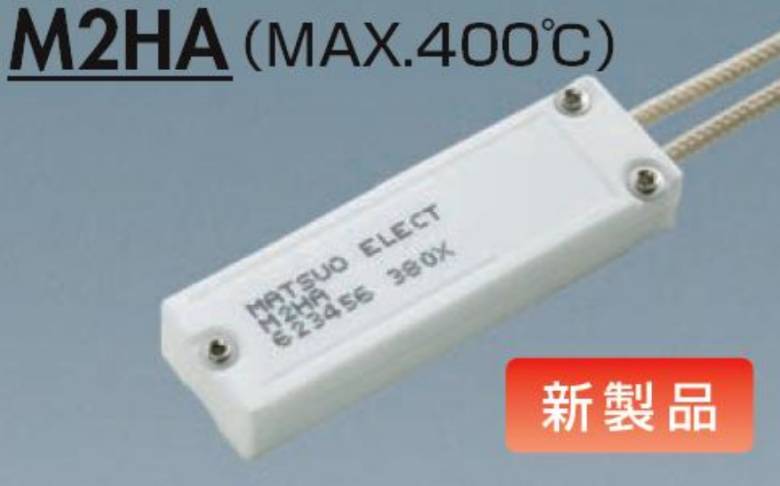

M2HA 是日本松尾电气（MATSUO Electric）面向高温应用开发的双金属式温度开关，用于 400℃ 级高温环境下的温度过升控制（保护）。松尾电气自 1960 年创业以来专注于热敏元件——恒温器（温度开关）的研发与制造，先后推出精密级小型恒温器 MQT 系列、温度功率传感器（TPS）M2H 等产品，并取得 UL、CMJ、VDE、BEAB、CE 等国际安全认证；M2HA 于 2014 年作为高温用温度功率传感器（TPS）发售。

M2HA 采用双金属片原理，收容于氧化铝（Al₂O₃）壳体中，为自动复位型，可在最高 400℃ 的高温环境下实现过温保护：当被保护对象温度超过设定动作温度时，开关断开回路；温度下降后自动复位接通。该产品被推荐用于采用热电偶传感器的电子式恒温器的保护回路，以机械式开关为电子温控系统提供高温侧的安全保护。

2  工作原理

2.1  双金属片原理与自动复位

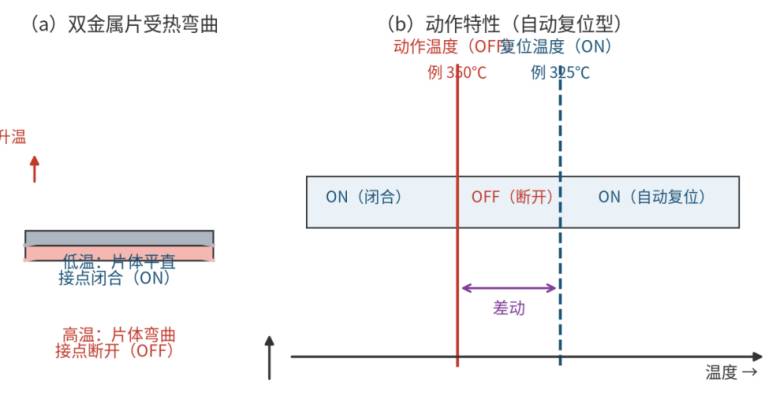

双金属片由热膨胀系数不同的两种金属层贴合而成：温度变化时，两层金属膨胀量不同，片体产生弯曲变形。M2HA 将双金属片作为感温驱动元件，温度升高至动作温度时片体弯曲，驱动交叉杆接点断开（OFF），切断被保护回路；温度下降至复位温度时片体恢复，接点自动闭合（ON），回路恢复导通——即自动复位型温度开关。动作温度（OFF 点）与复位温度（ON 点）之差称为差动，决定开关的恢复特性。

2.2  高温化关键技术

双金属式恒温器的工作温度通常受构成材料耐热性能限制：盘式（碟片式）双金属恒温器的设定温度上限约为 230℃，难以满足更高温环境的控制需求。M2HA 通过采用耐高温的双金属片材料与氧化铝壳体，将动作温度设定范围扩展到 200〜400℃，成为可在 230℃ 以上高温域工作的双金属式恒温器。接点采用 1mA〜50mA 用交叉杆（十字交叉）接点，适合与继电器等信号回路配合，实现高温保护功能。

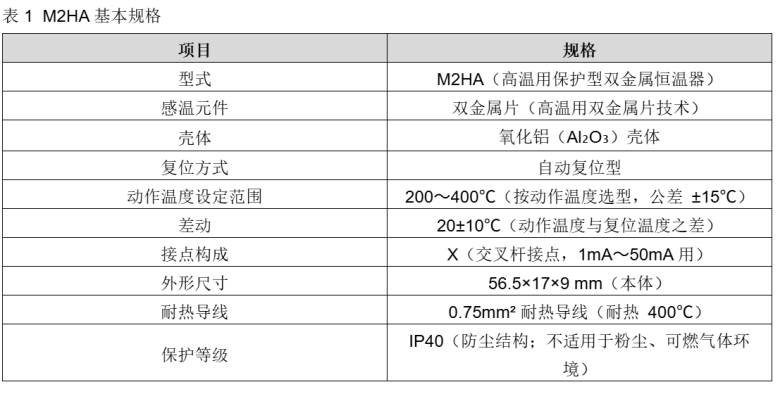

3  主要规格

4  结构与安装

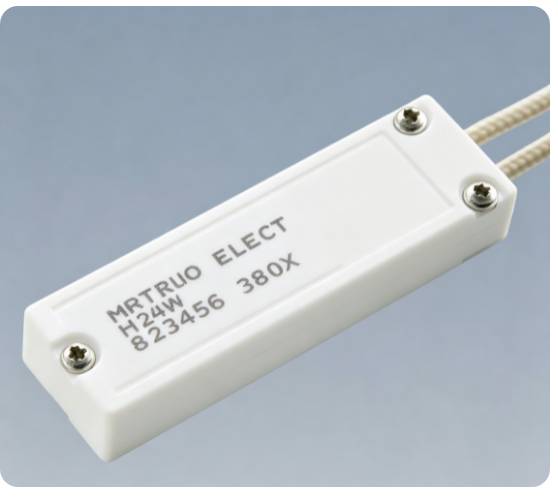

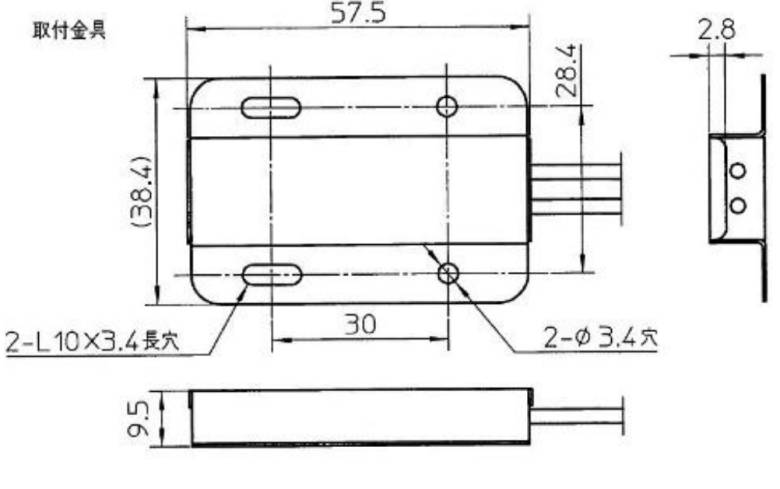

M2HA 本体外形尺寸为 56.5×17×9 mm，采用氧化铝壳体封装，壳体两端设有固定孔，配合专用安装金具固定于被测设备表面；引出线采用耐热 400℃ 的 0.75mm² 耐热导线（TM450 级），可在高温环境下布线。氧化铝陶瓷壳体强度高、耐热性好，但属脆性材料，操作与安装时应避免碰撞与冲击。

5  动作特性与选型

M2HA 的动作温度可在 200〜400℃ 范围内按使用要求设定选型，动作温度公差 ±15℃，差动（复位温差）20±10℃。型式表示方法为"M2HA＋动作温度＋X"：例如 M2HA 350 X 表示动作温度 350℃ 的规格，温度上升至 350℃ 以上时接点断开（OFF），温度下降至 325℃ 以下时接点闭合（ON）。选型时应根据被保护对象的允许最高温度确定动作温度，并核对公差、差动与使用环境温度的关系。

6  应用

M2HA 的主要应用场景为高温环境下的过升保护与温度控制：

电子式温控保护：作为采用热电偶传感器电子恒温器的保护回路元件，在电子温控失效或失控时以机械式开关切断回路，防止设备过热损坏。

加热与热处理设备：电加热器、工业炉、干燥装置、热处理装置等200〜400℃ 高温工作场合的温度保护，直接监测设备表面或内部温度，超过设定温度时断开电源回路。

粉体与化工设备：干燥、煅烧、热处理等粉体处理装置的热面保护，以及需要 400℃ 级过热保护的工业设备。使用时应确认环境无粉尘、可燃气体（IP40 保护等级限制）。

7  使用要点

安装：使用专用安装金具固定本体，确保感温面与被测面紧密接触，保证温度传导准确；氧化铝壳体属脆性材料，安装紧固力矩适当，避免直接敲击壳体。

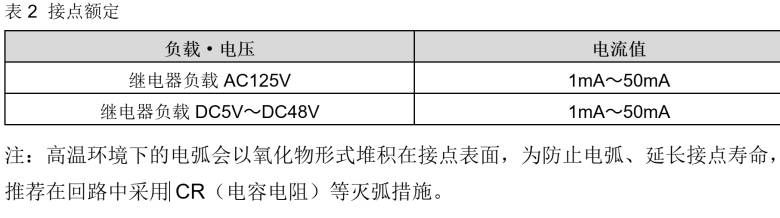

电气接线：按接点额定（1mA〜50mA）匹配继电器等负载回路，并在接点回路中采取 CR 等灭弧措施，防止高温环境电弧氧化物堆积影响接触可靠性。

使用环境：本产品为 IP40 防尘结构，不适用于粉尘、可燃气体等环境；高温布线使用耐热 400℃ 导线，避免导线贴近高温源造成绝缘老化。

动作确认：投入使用前在设定温度附近验证 OFF/ON 动作点与差动，定期检查动作特性与接点接触状态。

8  结语

松尾电气 M2HA 高温用双金属温度开关，以高温双金属片与氧化铝壳体实现200〜400℃ 的机械式温度过升保护，突破了盘式双金属恒温器约 230℃ 的工作上限；自动复位、交叉杆接点与专用安装金具的设计，使其适用于电子式恒温器保护回路及 400℃ 级加热、热处理设备的过热保护，为高温工业场合提供了结构简单、成本可控且可靠的安全保护方案。
