日本TOMASU 托马斯 TRL-107NH紧凑型投入式便携式冷却器技术解析

1 产品概述

投入式（浸没式）便携式冷却器是将冷却线圈直接浸入水槽或容器内的介质液中，通过冷冻机循环带走热量，实现对介质液降温与低温保持的实验室与工业通用冷却设备。日本トーマス科学器械株式会社（TOMASU，托马斯科学器械）推出的TRL-107NH紧凑型投入式便携式冷却器，是该系列中最小的机型，以简单、低成本的方式实现冷却环境，适合5～10L左右小型容器的冷却。

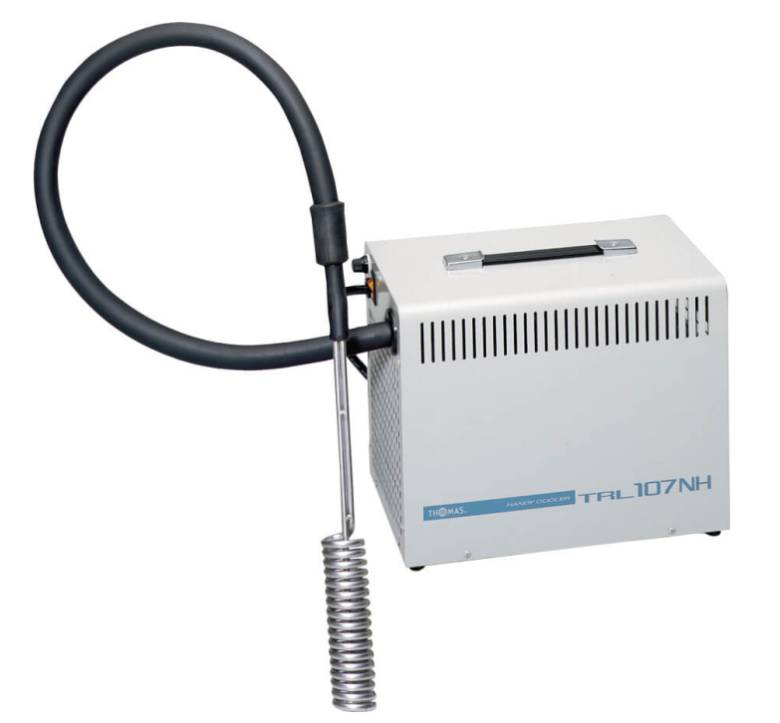

TRL-107NH主体采用紧凑的箱体式设计，冷却线圈为SUS-316不锈钢制螺旋型（蛇管），具有优异的耐腐蚀性与传热性能；设备采用新一代环保冷媒HFO-1234yf（无氟利昂型），不仅冷却性能可靠，还显著降低了氟利昂管理与废弃成本。产品既可独立用于实验室水槽、反应容器的冷却，也可作为冷却单元直接组装进各类装置。

2 工作原理

TRL-107NH属于投込式（投入式）手持冷却器，工作原理为：内置空冷式冷冻机（60W）驱动冷媒在密闭回路中循环，冷媒在蒸发器（冷却线圈）中吸收介质液热量而蒸发，将介质液降温；气态冷媒经压缩机压缩后由冷凝器散热液化，完成制冷循环。冷却线圈直接浸入待冷却的介质液中，热量通过线圈壁面传递给冷媒，无需循环泵与外部管路，即可实现介质液的直接冷却。

设备温度范围为-5℃～+40℃，适用于水、乙二醇水溶液等常规介质液的冷却与低温保持；当介质液或槽内温度在+40℃以下时即可投入冷却运行。冷却能力在水温+20℃、50Hz条件下约为170W（150kcal/h），可满足5～10L小型容器及小型水槽的冷却需求。

3 主要技术特点

· 简单低成本：无需循环管路与泵送系统，插入介质液即可冷却，运行成本低；

· SUS-316不锈钢螺旋线圈：冷却线圈φ40×H150mm，耐腐蚀、传热性能优良；

· 低温保持可靠：-5℃～+40℃温度范围，适合试样低温保存与恒温水槽控制。

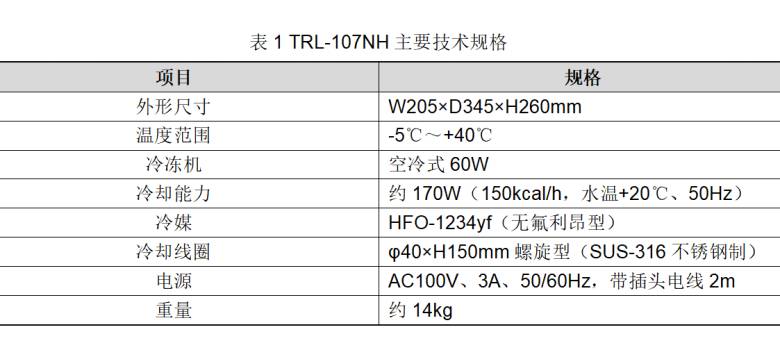

4 技术规格

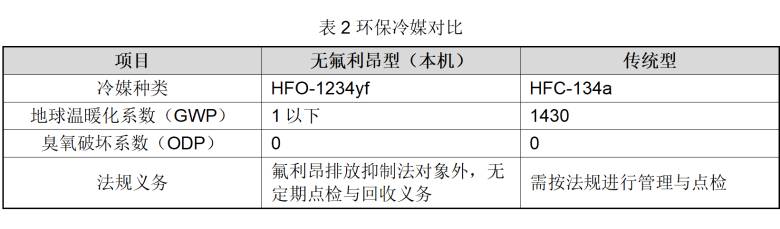

5 环保冷媒与法规优势

TRL-107NH采用R-1234yf（HFO-1234yf）冷媒。该冷媒是为替代HFC-134a而开发的第四代制冷剂，地球温暖化系数（GWP）极低（1以下），臭氧破坏系数（ODP）为零。由于属于日本《氟利昂排放抑制法》对象外冷媒，用户无需承担专业业者的气体回收及定期点检义务，可显著削减氟利昂相关的管理与废弃成本。

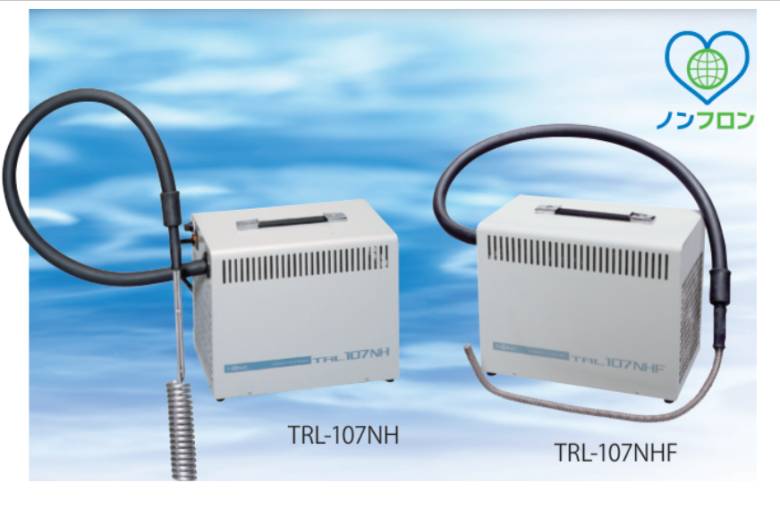

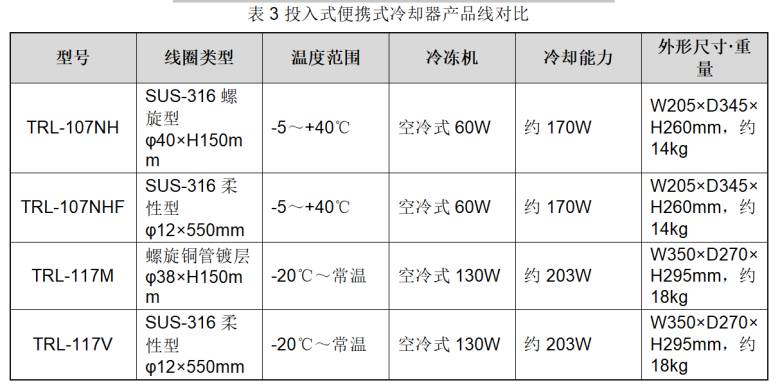

6 产品系列

7 典型应用领域

· 试样冷却与低温保存：实验室样品、试剂的冷却及低温保持；

·  恒温水槽常温控制：恒温水浴在常温附近的温度稳定控制；

· 反应容器冷却：化学反应容器、捕集容器的冷却降温；

· 发热去除：搅拌机、泵等设备运行发热的冷却去除；

· 设备集成：作为冷却单元组装进分析仪器、试验装置等成套设备。

8 结语

日本TOMASU TRL-107NH紧凑型投入式便携式冷却器以最小的机身尺寸、简单的投入式结构与SUS-316不锈钢螺旋冷却线圈，为5～10L小型容器的冷却提供了低成本、高可靠性的解决方案；其采用的新型无氟利昂冷媒HFO-1234yf，更兼顾了环保合规与运行成本，在实验室冷却、恒温控制及设备集成领域具有广泛的应用价值。
