日本Soilandrock表面透射型RI密度水分计ANDES技术解析

1 产品概述

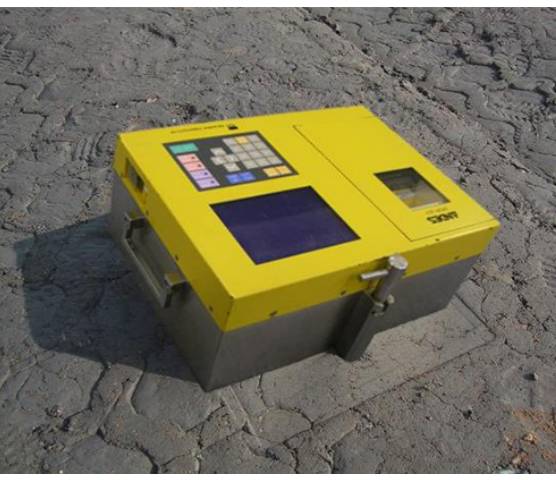

在道路、填石坝、机场、场地平整、堤防及管路埋回填等各类土方工程中，填土压实度（締固め度）管理是保证工程质量的关键环节。日本ソイルアンドロックエンジニアリング株式会社（Soilandrock Engineering）推出的表面透射型RI密度水分计ANDES（アンデス），是采用密封放射性同位素（RI）进行非破坏测定的通用型密度水分计，可随身携带至所需场所，对填土的密度与水分进行简单、正确、确实、安全的现场测定。

ANDES一次测定即可同时获得填土的湿密度与含水量，当场判定压实状态（压实度D值），适用于道路、填石坝、机场、场地平整、堤防、管路埋回填等各种土方工程的填土压实管理；无论何种土质均可判定，每处测定仅需约1分钟，可在短时间内完成多测点的检测，是土工现场品质管理的通用型密度水分测量设备。

2 测定原理

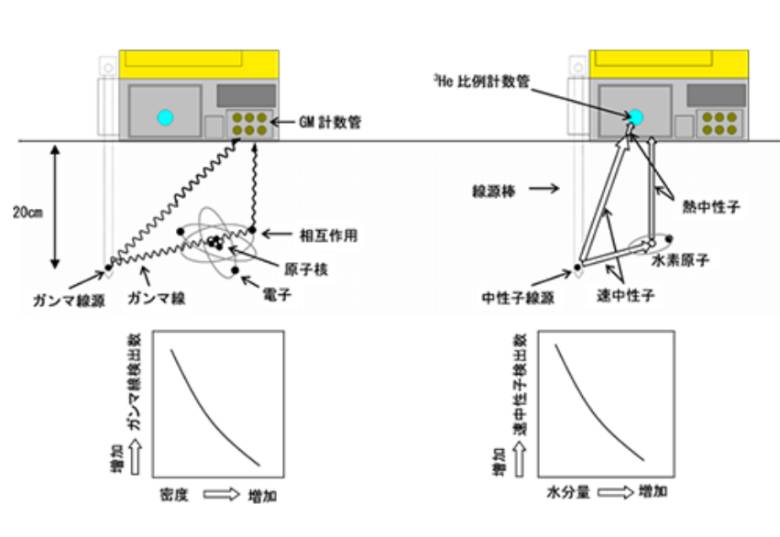

ANDES采用RI非破坏测定方式，密度与水分分别通过γ射线透过法和速中子透过法测定。密度测定利用γ线源（钴-60）与GM计数管，将放射源与检测器置于测定对象（填土）两侧，γ射线穿透填土层（测定深度20cm）后，其检出数与填土密度相关：密度增大时γ射线检出数相应增加，由此求得现场湿密度。

水分测定利用速中子线源（锎-252）与3He比例计数管，速中子与土中水分所含氢原子相互作用减速为热中子，热中子检出数与水分量相关：水分量增大时热中子检出数增加，据此求得含水量。将密度与水分测定结果相结合，即可换算得出干燥密度、含水比、饱和度、空气间隙率及压实度等压实管理指标。

3 主要技术特点

· 当场判定压实状态：现场即可判定填土压实度（D值），无需等待室内试验；

· 适用土质广泛：无论何种土质均可进行测定与判定；

· 快速多点测定：每处测定时间约1分钟，短时间可完成多点检测；

· 数据管理完善：具备测定数据打印与统计计算功能，数据可保存于本体；

· 人为误差小：测定过程几乎不依赖操作者个人因素，重现性好；

· 安全管理可靠：线源容器可施锁，配备遮蔽容器与线源输送箱（设计认证对应）。

4 技术规格

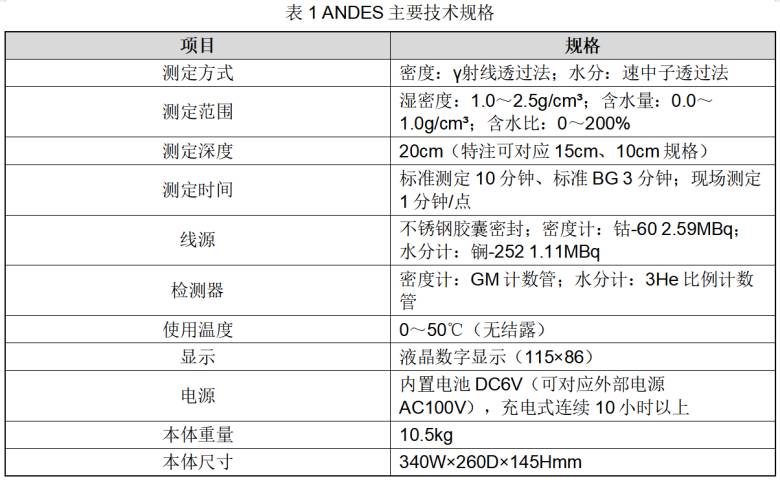

ANDES表面透射型RI密度水分计的主要技术规格如下表所示，数据依据官方产品资料整理。

5 系统构成与线源安全管理

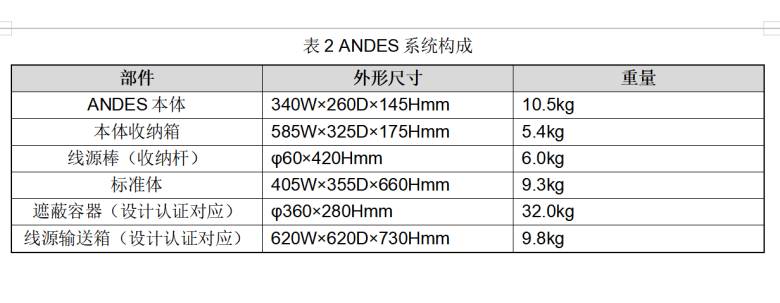

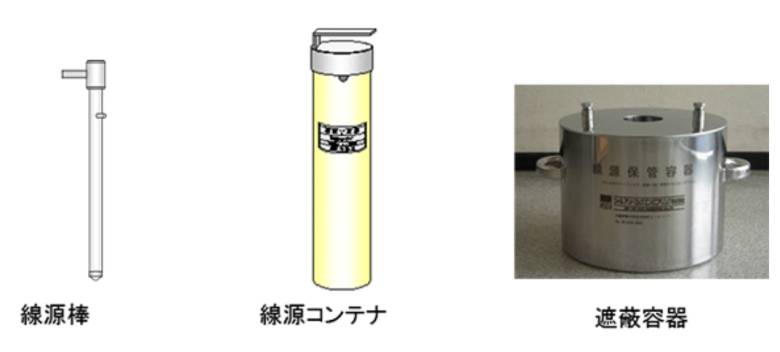

ANDES测定系统由本体、本体收纳箱、线源棒、标准体、遮蔽容器及线源输送箱等构成。其中遮蔽容器与线源输送箱均对应设计认证，线源容器设有施锁机构，保管时可用附带的钢丝或链条将线源容器与遮蔽容器连接并上锁，防止线源遗失事故，确保放射源保管安全。

6 测定项目与现场应用

ANDES可一次测定并输出填土压实的多项管理指标，包括湿密度、干燥密度、含水比、含水量、饱和度、空气间隙率与压实度，适用于道路、堤防、宅地等一般填土工程，以及高速公路路堤等严格品质管理场合（NEXCO规格），还可选配简易削孔机辅助钻孔作业，减轻劳动强度、缩短作业时间。

7 结语

日本Soilandrock表面透射型RI密度水分计ANDES以γ射线透过法与速中子透过法实现填土密度与水分的现场非破坏测定，1分钟/点的快速测量能力、宽泛的土质适应性、完善的数据打印统计与保存功能，以及施锁式线源容器、设计认证遮蔽容器等安全管理措施，使其成为道路、堤防、机场、场地平整等土方工程压实度管理的高效通用型RI测定设备。
