日本 Tokujuk（徳寿工作所）Reactalyzer「晶多」小型连续晶析装置技术解析

1  产品概述

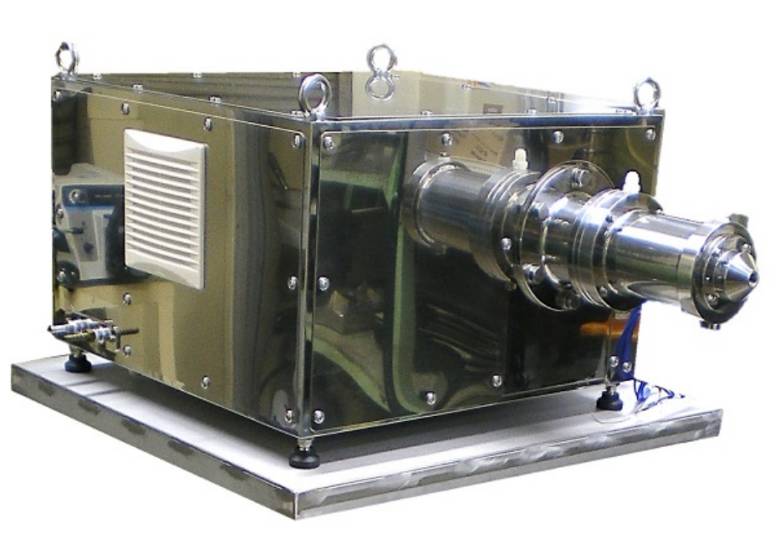

Reactalyzer「晶多」是日本徳寿工作所（Tokuju）面向精密结晶工艺开发的小型连续晶析装置。徳寿工作所是以筛分机与混合机为核心的粉体设备厂商，以专利技术气流磨等粉体处理技术见长；其开发的 Reactalyzer 因实现了稳定均质的结晶生成力与可连续运转的性能，于 2021 年获得粉体工学会技术奖。「晶多」即为该技术的小型化量产机型，商品名直译为"结晶多多"，寓意通过连续晶析高效获得大量均匀结晶。

传统间歇式（回分式）反应槽在结晶作业中常面临结晶品质波动、结晶成长速度慢、设备占地面积大等问题。Reactalyzer「晶多」以 Taylor Vortex（泰勒涡流）的连续剪切搅拌为核心，可在小型反应管内连续生成均匀、微细的结晶，同时实现高生产效率、不易堵塞与无返混三大特性，为制药、化工等领域的高质量连续结晶生产提供了紧凑的工艺平台。

2  Taylor Vortex 连续晶析原理

Taylor Vortex 是指流体在同心双圆筒之间的环形间隙中，当内筒旋转速度超过某一临界值时，形成的成对反向旋转的规则涡流。Reactalyzer「晶多」的反应管即采用"内筒旋转、外筒固定"的双筒结构：结晶成分溶液（A 液）与作为非溶剂或反应液的第二流体（B 液）分别送入环形间隙，内筒旋转在间隙内激发泰勒涡流，对流体施加强烈的微细搅拌与剪切作用，使两种液体在均匀的涡流场中混合、结晶，晶析物随流体连续排出，实现结晶过程的连续化。

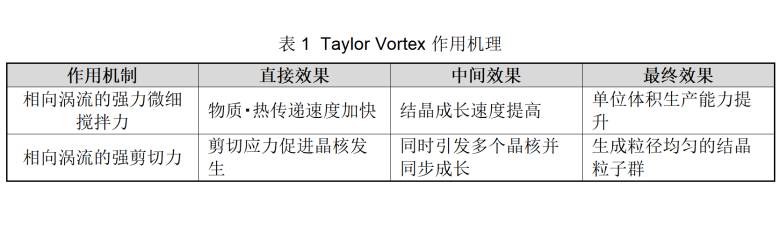

泰勒涡流对结晶过程的作用体现在两条并行路径上：一是相向涡流产生的强力微细搅拌力，加快物质与热的传递速度，从而提高结晶成长速度，提升单位体积的生产能力；二是相向涡流产生的强剪切力，通过剪切应力促进晶核发生，并可同时引发多个晶核并使其同步成长，最终生成粒径均匀的结晶粒子群。正是这种"搅拌促进成长＋剪切促进成核"的组合，使「晶多」能够在连续运转中稳定获得均匀、微细、品质一致的结晶产品。

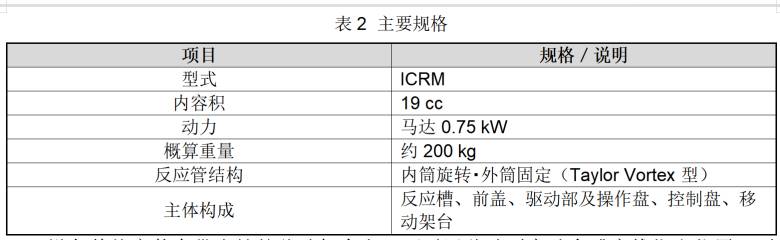

3  型号与规格

设备整体安装在带脚轮的移动架台上，可灵活移动至实验台或产线指定位置，无需大型安装基础；反应槽采用不锈钢材质，前端盖方便拆装与清洗，控制盘与操作盘集中布置，便于运转设定与状态监视。19cc 的小型反应容积配合连续运转方式，特别适合实验室小样研发、结晶工艺参数调试与小批量连续生产。

4  结构与工艺流程

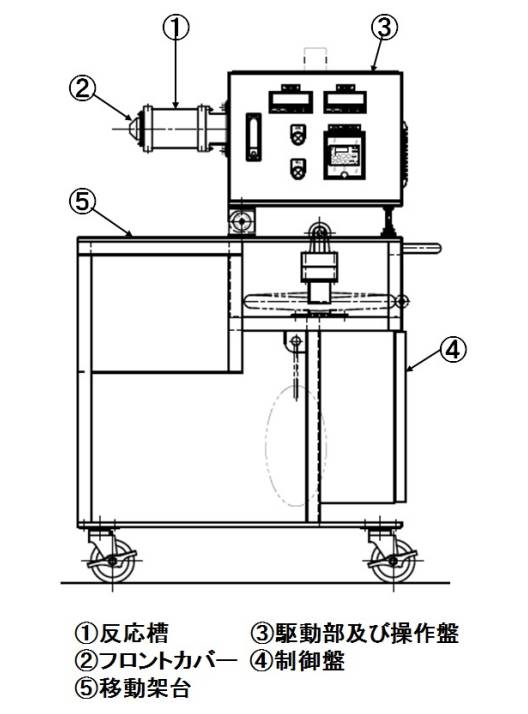

装置由五大部件构成：反应槽（泰勒涡流反应管）、前盖、驱动部及操作盘、控制盘与移动架台。驱动部带动内筒旋转并提供可控转速，操作盘用于设定运转条件，控制盘对泵、流量与温度等工艺参数进行调控，移动架台使整机可灵活移位。

工艺流程方面，A 液与 B 液分别经各自的泵输送、流量计计量后送入反应管，在泰勒涡流场中混合并连续晶析，末端进行样品回收。A 液通常为结晶成分溶液（如 NaCl 水溶液、Na₂SO₄ 水溶液等），B 液为析晶用第二流体（如乙醇等非溶剂、BaCl₂ 水溶液等），按晶析方式不同可组合使用。通过泵与流量计精确控制进料配比与流量，可在连续运转中稳定控制结晶过程。

5  应用与晶析事例

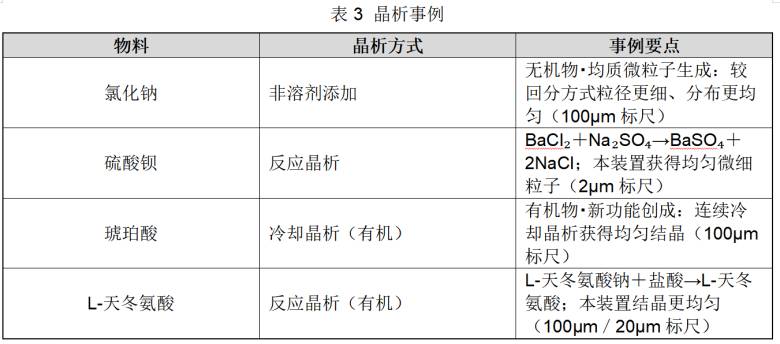

Reactalyzer「晶多」适用于需要精确控制结晶过程的制药、精细化工等领域，尤其适合反应晶析、冷却晶析与溶剂置换（非溶剂添加）等连续结晶工艺。其无返混特性可避免新旧物料混合，保证结晶粒径与纯度的均一性；不易堵塞的结构支持长时间连续运转，兼顾研发与量产需求。以下为公开的晶析事例：

从显微对比可以看出，无论是无机物（氯化钠、硫酸钡）还是有机物（琥珀酸、L-天冬氨酸），采用本装置连续晶析获得的晶体粒径更细、分布更均匀，而传统回分方式所得晶体颗粒偏大且大小不一，直观体现了泰勒涡流剪切搅拌对结晶过程的改善效果。

6  使用与维护注意

「晶多」以连续进料、连续出料方式运转，应按照目标晶析方式（反应晶析／冷却晶析／非溶剂添加）配置 A 液与 B 液，并通过泵与流量计设定稳定的进料配比与流量；运转中注意监视控制盘显示，保持温度与转速在设定范围内，以维持泰勒涡流场的稳定。

由于装置采用小型反应管与开放式流道结构，不易堵塞，但长期连续运转后仍应定期清洗反应管与前端盖内侧，防止结晶附着与残留；清洗时打开前盖，用合适溶剂冲洗并检查内筒表面。维护作业前应切断电源，待设备完全停止后进行；泵、流量计与传动部件按建议周期点检。移动架台移动前应固定好管路与线缆，避免拖拽损伤。

7  结语

Tokujuk（徳寿工作所）Reactalyzer「晶多」将 Taylor Vortex 剪切搅拌技术转化为 19cc 级小型连续晶析装置，以"核发生与成长速度快、不易堵塞、无返混"三大特性，解决了传统间歇式结晶工艺品质波动、成长慢、占地大的痛点。装置结构紧凑、可移动、易操作，从实验室小样研发到小型连续生产均可对应，通过连续运转稳定获得粒径均匀的微细结晶，其技术价值也已获得粉体工学会技术奖的认可。对于制药、精细化工等领域追求连续化、均质化结晶加工的用户，「晶多」提供了一条高效、紧凑、可控的工艺路径，是连续晶析设备小型化应用的典型代表。
