关于PVD、CVD、ALD的工艺区别

2026-09-15 　来源：北京泰科诺科技有限公司　>>进入该公司展台　

在材料表面工程领域，薄膜制备技术是实现材料功能化、延长使用寿命的核心手段。物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）作为当前主流的三种薄膜制备工艺，广泛应用于半导体、新能源、航空航天等高端制造领域。尽管三者最终目的都是在基材表面形成均匀薄膜，但在原理、工艺控制、薄膜性能及应用场景上存在显著差异。本文将从工艺原理、核心特点、技术参数、应用场景四个维度，系统剖析三种工艺的区别，为相关领域的技术选型提供参考。

一、物理气相沉积（Physical Vapor Deposition, PVD）

PVD的本质是将固态或液态靶材通过物理手段转化为气态粒子（原子、分子或离子），再让这些粒子在基材表面重新凝结成薄膜的过程。整个过程不涉及靶材与其他物质的化学反应，仅通过能量传递改变物质状态。

1、核心原理与主流技术

PVD 的核心是在真空环境下，通过能量激发使靶材原子脱离母体，经无碰撞飞行后在衬底（圆片）表面沉积成膜。

在集成电路产业中，溅射镀膜（Sputtering）是应用最广泛的 PVD 技术，远超真空蒸发、分子束外延等方式，主要用于制备电极和金属互连层，其具体过程如下：

（1）真空与气体电离

在高度真空腔室（真空度后续详述）中通入稀有气体（如氩气 Ar），在外加电场作用下，Ar 电离为带正电的 Ar⁺离子；

（2）靶材轰击

Ar⁺离子在高电压加速下，高速轰击固体靶材（如 Al、Ti、Ta 等），通过动量转移撞击出靶材的原子或分子；

（3）薄膜形成

被撞击出的靶材粒子（原子 / 分子）在腔室内无碰撞飞行，最终抵达圆片表面，逐渐堆积形成均匀薄膜；

（4）反应性溅射（进阶技术）

随着铜互连（0.13μm 节点起）的普及，需制备氮化钛（TiN）、氮化钽（TaN）等阻挡层。此时在溅射腔中额外通入氮气（N₂），使靶材（Ti/Ta）原子与 N₂在沉积过程中发生化学反应，直接生成 TiN/TaN 薄膜，解决了传统 PVD 无法制备化合物薄膜的局限。

2、常用溅射方式分类

根据电场类型与能量来源，常用溅射方式分为 3 类，适配不同靶材与薄膜需求：

直流溅射（DC Sputtering）
适用于导电靶材（如 Al、Cu、Ti），通过直流高压产生电场，工艺简单、沉积速率快；
射频溅射（RF Sputtering）
适用于绝缘靶材（如 SiO₂、Al₂O₃），通过射频电场（通常 13.56MHz）使气体电离，避免靶材表面电荷积累；
磁控溅射（Magnetron Sputtering）
在传统溅射基础上加入磁场，将电子束缚在靶材表面附近，提高气体电离效率与靶材利用率，同时降低衬底温度，是当前集成电路 PVD 的主流技术。

二、化学气相沉积（Chemical Vapor Deposition, CVD）

CVD 的核心是利用气态反应物（前驱体）在基材表面发生化学反应，生成固态产物（薄膜）并释放气态副产物的过程。整个工艺需在特定温度、压力环境下进行，通过控制反应条件调节薄膜的成分、结构和性能。CVD 的基本流程包括：前驱体输送、气相反应、基材表面反应、副产物脱附。可制备化合物、半导体等多种类型薄膜，是集成电路绝缘层与部分金属层的核心制备技术。

（1）核心原理与典型应用

CVD 的核心是在特定温度、压力下，多种气相反应物在衬底表面（或近表面）发生化学反应，生成的固态物质以原子 / 分子级精度沉积在衬底上。在集成电路中，CVD 的主要应用场景包括：

绝缘介质薄膜
：如二氧化硅（SiO₂，栅极绝缘层、层间介质）、氮化硅（Si₃N₄，钝化层、刻蚀掩膜）、氮氧化硅（SiON，低 k 介质）；
半导体薄膜
：如多晶硅（栅极材料）、非晶硅；
金属薄膜
：如钨（W，通孔填充、接触 plug）；
选择性外延（进阶应用）
：45nm 节点后广泛采用的选择性外延（Selective Epitaxy） 本质是 CVD 技术，可在硅（或其他单晶衬底）上仅特定区域（如源漏区）生长同晶格 / 近晶格的单晶层（如 SiGe、Si），用于提升晶体管性能。

（2）CVD 工艺分类（多维度）

CVD 根据工艺条件（压力、温度、能量、反应源）可分为多类，不同类型适配不同薄膜需求，具体分类如下：

分类维度	具体类型	核心特点与应用场景
压力	常压 CVD（APCVD）	常压环境，沉积速率快，适用于大面积薄膜（如早期 SiO₂），但均匀性较差；
	亚常压 CVD（SACVD）	压力略低于大气压，平衡沉积速率与均匀性，适用于层间介质；
	低压 CVD（LPCVD）	低压环境（通常 0.1~10Torr），薄膜均匀性好、台阶覆盖率高，适用于多晶硅、Si₃N₄；
温度	高温 / 低温氧化膜 CVD（HTO/LTO）	HTO（>800°C）：膜质致密；LTO（<600°C）：低温兼容，避免高温损伤；
	快速热 CVD（RTCVD）	快速升温 / 降温，精确控制反应时间，减少衬底热预算，适用于先进节点；
反应源	硅烷基 CVD（Silane-Based）	以 SiH₄为硅源，工艺简单，适用于基础硅基薄膜；
	聚酯基 CVD（TEOS-Based）	以 TEOS 为硅源，薄膜台阶覆盖率高、缺陷少，适用于高质量 SiO₂；
	金属有机 CVD（MOCVD）	以金属有机化合物为源，可制备金属及化合物薄膜（如 GaN，用于 LED）；
能量	热能 CVD（Thermal CVD）	仅靠加热提供反应能量，工艺稳定，适用于高温薄膜；
	等离子体增强 CVD（PECVD）	引入等离子体提供能量，降低反应温度（可至室温～400°C），适用于低温兼容工艺（如顶层钝化）；
	高密度等离子体 CVD（HDPCVD）	等离子体密度更高，薄膜台阶覆盖率与填充能力强，适用于深亚微米通孔填充；
特殊技术	流动性 CVD（FCVD）	缝隙填充能力极佳，可填充极小尺寸沟槽 / 通孔，适用于先进节点（如 7nm 及以下）的介质层；

三、原子层沉积（Atomic Layer Deposition, ALD）

ALD 是在 CVD 基础上发展而来的精密薄膜制备技术，其核心是将前驱体分阶段交替通入反应腔，通过前驱体与基材表面的自限制化学反应，实现薄膜的原子级逐层生长。与 CVD 的 “连续反应” 不同，ALD 的反应具有 “自限制性”—— 当基材表面的活性位点被前驱体分子完全覆盖后，反应会自动停止，即使继续通入前驱体也不会进一步反应。

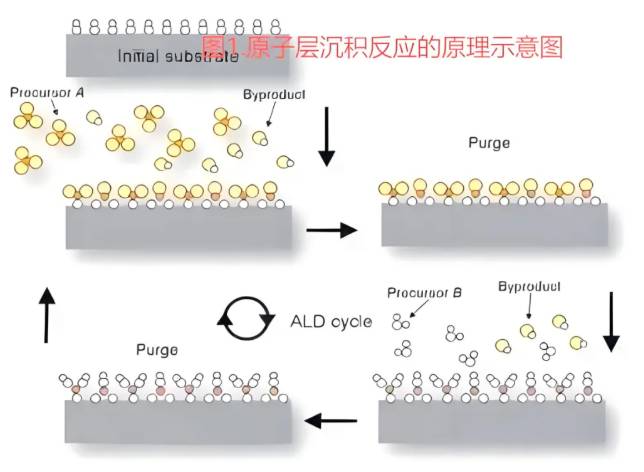

3.1 核心原理：自限制逐层生长

ALD 的本质是 “交替脉冲式反应”，通过严格控制前驱物的通入顺序，实现单原子层的精准堆叠，具体步骤如下：

前驱物 1 吸附
：将气相前驱物 1（如金属源）脉冲式通入反应腔，前驱物 1 通过化学吸附在衬底表面形成单原子层（吸附饱和后不再继续，即 “自限制”）；
残留抽离
：用惰性气体（如 Ar）吹扫腔室，抽走未吸附的前驱物 1 及可能的副产物；
前驱物 2 反应
：脉冲式通入前驱物 2（如反应气体 O₂、N₂），与衬底表面吸附的前驱物 1 发生化学反应，生成目标薄膜（如金属氧化物、氮化物）及挥发性副产物；
再次抽离
：吹扫并抽走残留的前驱物 2 与副产物，完成 “单原子层生长” 循环；
循环堆叠
：重复上述 1-4 步骤，通过 N 次循环即可生长厚度约为 “N× 单原子层厚度” 的薄膜。

ALD 与 CVD 的核心区别：CVD 的气相反应物可持续反应，无 “自限制” 特性，厚度控制精度较低；而 ALD 的 “自限制” 特性确保每循环仅生长一层原子，厚度误差可控制在 0.1nm 以内。

核心特点对比：从工艺控制到薄膜性能的全面差异

三种工艺的原理差异决定了它们在工艺控制难度、薄膜性能、适用场景上的显著不同。下表从 10 个关键维度对三者进行对比：
