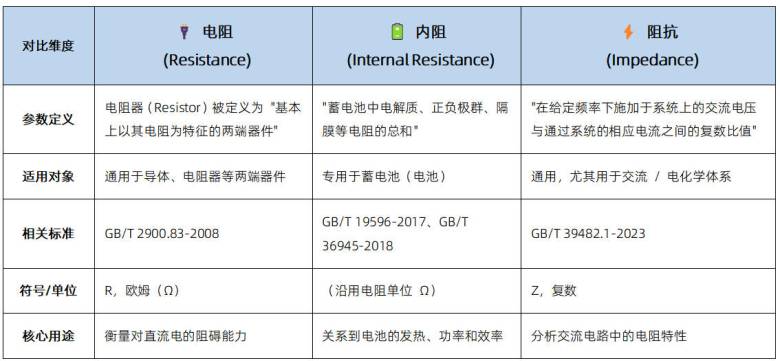

电阻：通常会被用于对电池材料或极片的性能评估，如材料的电阻率和极片电阻率，采用直流激励，有两探针和四探针的连接方式，但都是基于开尔文四线法，测出通过样品的电压和电流，根据欧姆定律计算电阻，再由样品厚度换算成电阻率，如图2所示。

比如最常用的磷酸铁锂（LFP）正极材料，如图3所示，它在不同压强下的电阻率在20~100 Ω*cm的范围，当对其进行表面改性或者包覆后，它的电阻率会有一定程度的变化，进而改变了极片中的电子导电网络，极片电阻也会相应变化，最终影响电池的倍率性能。

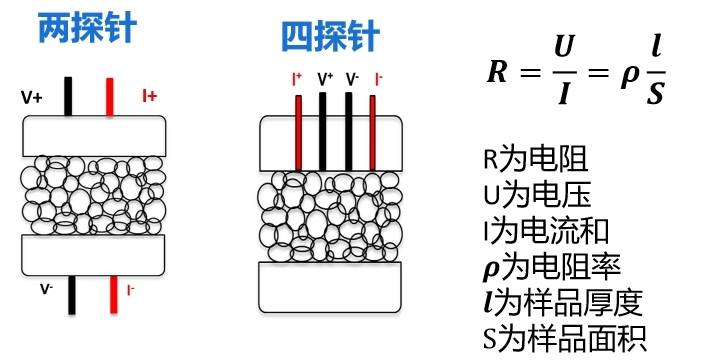

图2.电阻计算原理示意图

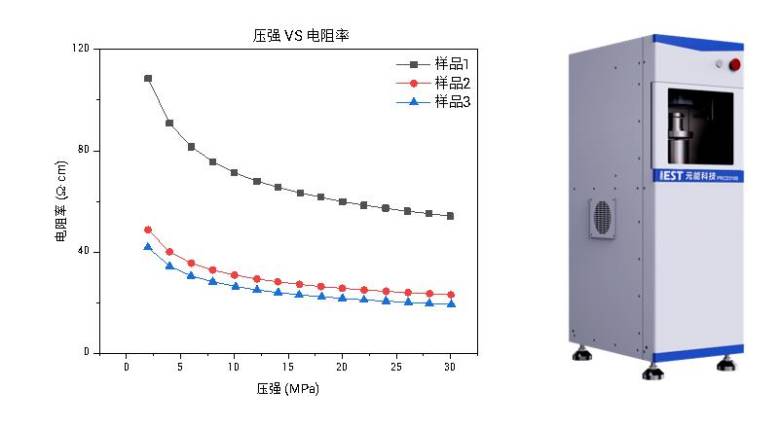

图3.三种LFP材料不同压强下的电阻率曲线

内阻：通常指电池内部所有电阻的总和，是电池生产、分选和评估中最常见的项目，主要分为直流法和交流法。

• 直流内阻 (DCR) 测试：这种方法模拟电池的实际工作状态，通过施加一个较大的直流电流脉冲（如放电或充电），测量其瞬间的电压变化（ΔV）来计算内阻（R = ΔV / I），DCR值包含欧姆内阻和极化内阻，更能反映电池在大电流工作下的性能。

• 交流内阻 (ACR) 测试：这是一种更快速的检测方法。它向电池施加一个微小的交流信号（如 1kHz 的正弦波），测量其电压响应，由于频率较高，ACR主要反映的是电池的欧姆内阻部分。这种测试对电池影响小、速度快，非常适合生产线上对电芯进行快速一致性筛选。

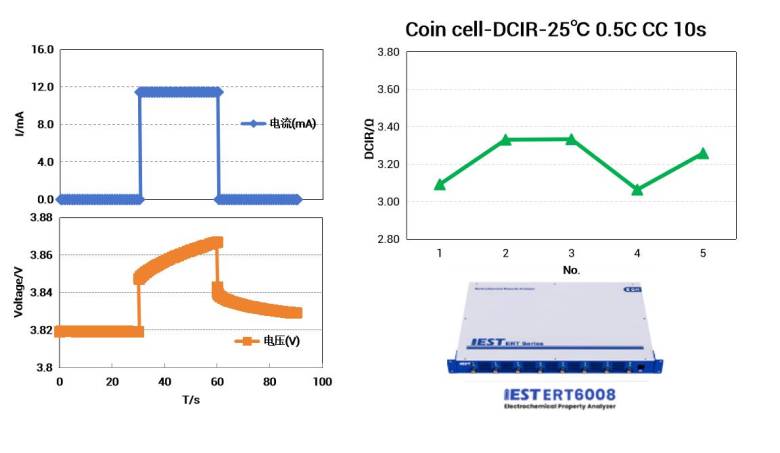

图4.扣式电池的DCR测试数据图

阻抗：是一种更深入的电化学分析技术，又称电化学阻抗谱 (EIS)。通过对电池施加一个频率范围很广（如 10μHz 到 1MHz）的微小交流信号，测量其在不同频率下的阻抗响应。

EIS能够将电池的总内阻“解耦”，分解为不同的组成部分，例如高频区的欧姆阻抗、中频区的电荷转移阻抗以及低频区的扩散阻抗（韦伯阻抗），这对于分析电池老化机理、评估SEI膜状态等研究至关重要。针对固态电解质材料最关注的离子电导率特性，也是采用测试EIS，进一步计算离子电导率参数。

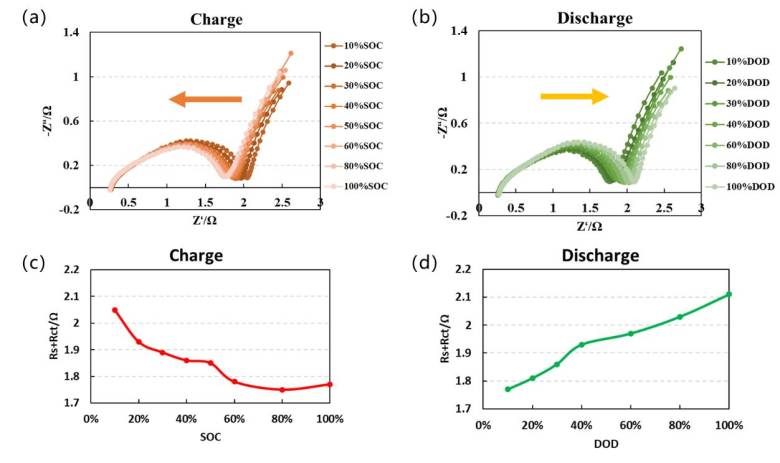

图5.扣式电池的充电和放电过程不同SOC的EIS

图6.氧化物固态电解质在不同压强下的EIS
