1、研究背景

新能源汽车动力电池在遭受穿刺、挤压等机械滥用条件时，内部隔膜易发生破损，引发正负极直接接触形成短路，进而快速演化为热失控并导致起火爆炸。传统的表面温度监测方式由于热传导滞后效应，往往在温度异常时电池已进入不可逆失效阶段，难以满足早期预警的时效性要求。

电化学阻抗谱（EIS）作为一种非破坏性表征手段，能够从频域角度解析电池内部的电荷转移、离子扩散及界面演化等多尺度动力学过程，对微短路引发的界面结构变化具有高度敏感性。本研究结合全域九点测温与高灵敏EIS实时监测技术，系统开展三元锂电池的针刺失效特性测试，旨在揭示针刺过程中阻抗参数的演变规律，为电池热失控的早期预警提供新的技术路径。

2、实验方法

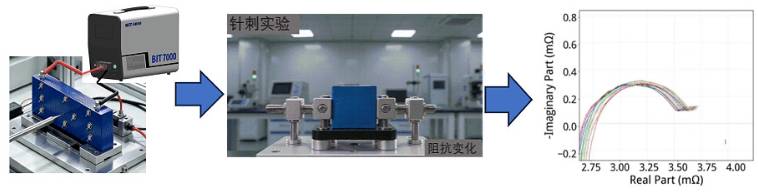

图1.针刺实验装置与九点测温布点与测试结果示意图

实验样品：采用NCM6系三元软包电池，容量为20Ah。

温度监测：采用九点均匀布点方案，在电芯表面以3×3阵列布置K型热电偶，覆盖中心区域与边缘，测试开始同步采集温度变化。

阻抗测试：使用元能科技BIT7000阻抗测试仪，可快速进行EIS测试，其测试频率范围覆盖20kHz~10mHz，本文重点追踪10 Hz特征频率下的阻抗变化。

实验方案：设置两组对照实验：A组为快速完全贯穿模式，模拟突发机械损伤场景；B组为步进式针刺模式（每进针1mm静置10min，总针刺深度3mm，针刺3mm后静置4分钟），模拟渐进式损伤演化过程。

3、结果与讨论

提取针刺全过程中10 Hz特征频率下的EIS数据，与同步采集的温度曲线进行对比分析。结果表明，EIS对内部短路的响应显著早于表面温度，时间提前量可达数十秒至数分钟，验证了EIS用于早期失效预警的可行性。

实验方案：提前布置好九点感温线与BIT7000测试夹具后即时启动EIS测试，待人员离场后同步启动针刺装置并同时记录温度数据。

3.1 快速完全贯穿模式（A组）：

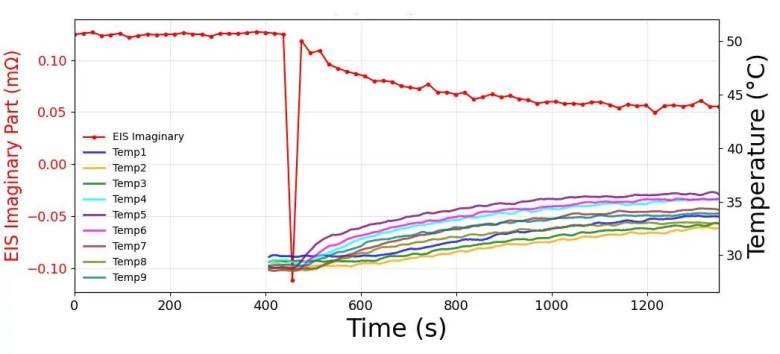

图2.快速完全贯穿模式下10 Hz阻抗虚部与九点温度的同步演化

快速贯穿后，电芯内部形成短路，焦耳热持续累积导致温度逐步升高。阻抗方面，10 Hz虚部在针刺瞬间出现突发性骤降，随后呈现短暂回弹并进入缓慢下降阶段。10 Hz虚部骤降源于钢针穿刺造成正负极直接接触，等效并联电阻急剧减小；短暂回弹与短路点局部焦耳热引发的电解质分解产气、接触电阻瞬时增大有关；后续缓慢下降则对应温度升高加速电极反应动力学，使电荷转移阻抗持续降低。

3.2 步进式针刺模式（B组）：

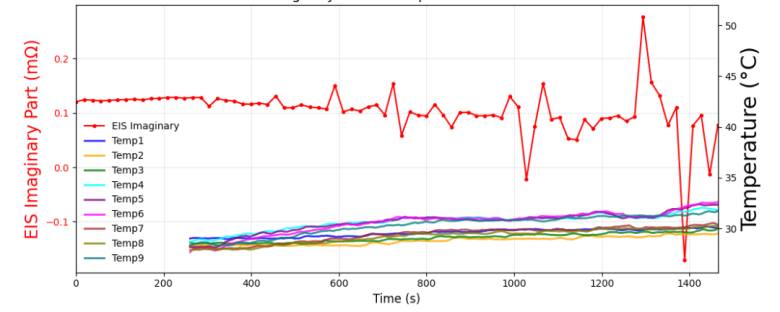

图3.步进式针刺模式下10 Hz阻抗虚部与九点温度的同步演化

步进式针刺下，温度随进针深度增加呈阶梯式升高。10 Hz虚部整体呈现下降趋势，但在每次进针与静置交替过程中出现明显的波动。进针阶段，10 Hz虚部隔膜机械损伤加剧，微短路面积扩大，导致10 Hz虚部快速下降；静置阶段，局部温度升高引起电解质粘度降低、离子电导率提升，同时界面副反应产物累积，二者竞争作用使10 Hz虚部呈现不规则波动。该紊乱特征可作为渐进式机械损伤的重要阻抗标识。

4、结论

元能科技BIT7000阻抗测试仪的快速采样能力实现了针刺过程中实时阻抗追踪。基于上述研究，可建立不同失效模式下的阻抗特征数据库，当监测到10 Hz虚部骤降、紊乱等特征性变化时，即可触发短路预警，为动力电池安全管理提供比传统温度监测更早期、更灵敏的技术手段。
