CSM-H
1466
--

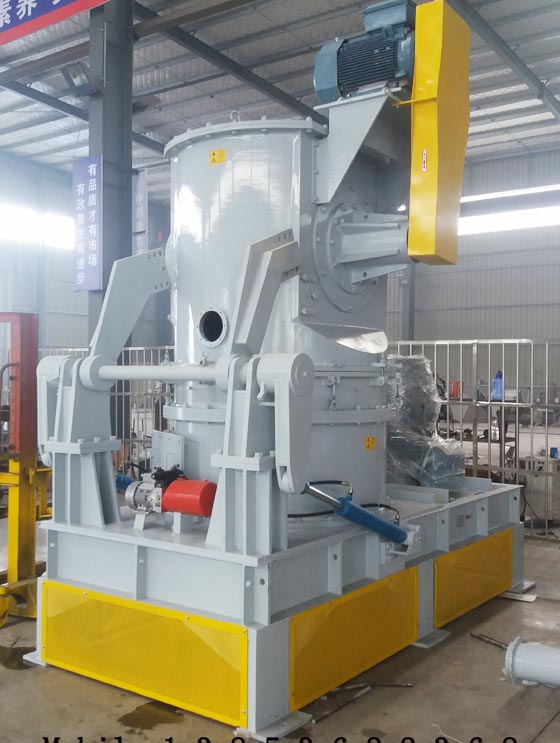

卧式机械粉碎机原理是将物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击，同时受到离心力的作用，与粉碎齿圈发生碰撞，受到剪切、摩擦、碰撞等多种综合力的作用，使物料粉碎，被粉碎的物料随气流运动到分级区，通过变频调节的分级轮，对粗细物料进行分离，符合细度要求的产品随气流进入旋风收集器和除尘器收集，粗物料返回分级区二次粉碎。
【性能特点】CSM-H卧式机械粉碎机采用粉碎分级一体化设计，通过调整分级轮获得理想的产品粒度。 结构紧凑、占地面积小，装机功率低、应用范围广，性价比高。 可以根据物料的特性，粉碎部件灵活改变（棒状、锤头、齿状等）获得不同的粉碎力，提高粉碎效率。 适应于D50 2~75um之间的产品粉碎。
【卧式机械粉碎机技术参数】
型号规格/项目 | CSM-280H | CSM-400H | CSM-630H | CSM-800H | CSM-1000H | CSM-1250H | |
配 套动 力(kw) | 粉碎盘 | 7.5 | 18.5 | 30 | 45~55 | 75~90 | 132 |
分级叶轮 | 4 | 4 | 11~15 | 15 | 22 | 30 | |
喂料器 | 0.55~1.1 | ||||||
转速(r/min) | 粉碎盘 | 7500 | 5250 | 3350 | 2625 | 2100 | 1700 |
分级叶轮 | 1000~8500 | 800~6000 | 600~4000 | 500~3000 | 400~2250 | 300~2000 | |
喂料器 | 20~100 | ||||||
**处理风量(m3/h) | 500 | 1200 | 3000 | 4800 | 9000 | 12000 | |
粉碎粒度(um) | 5~300 | 10~300 | |||||
产 量(kg/h) | 2~120 | 15~600 | 25~1000 | 30~1500 | 60~2000 | 100~3000 | |
注：产品与原料的粒度、比重、水分、流动性等指标密切相关，以上仅供选型参考。
【卧式机械粉碎机工艺流程图】
