CSM-V立式机械粉碎机

CSM-V

直接联系

潍坊信科粉体设备有限公司

山东

产品规格型号

参考报价：

面议

型号：

CSM-V

关注度：

2122

范围（量程或细度）：

产品介绍

CSM-V立式机械粉碎机采用粉碎分级一体化设计，通过调整分级轮获得理想的产品粒度。结构紧凑、占地面积小，装机功率低、应用范围广，性价比高。可以根据物料的特性，粉碎部件灵活改变（棒状、锤头、齿状等）获得不同的粉碎力，提高粉碎效率。适应于D50 2~75um之间的产品粉碎。

【工作原理】CSM-V立式机械粉碎机由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击，同时受到离心力的作用，与粉碎齿圈发生碰撞，受到剪切、摩擦、碰撞等多种综合力的作用，使物料粉碎，被粉碎的物料随气流运动到分级区，通过变频调节的分级轮，对粗细物料进行分离，符合细度要求的产品随气流进入旋风收集器和除尘器收集，粗物料返回分级区二次粉碎。

【技术参数】

型号/参数		CSM-280V	CSM-340V		CSM-410V		CSM-510V	CSM-710V	CSM-760V	CSM-900V		CSM-1000V	CSM-1100V	CSM-1200V
粉碎机	粉碎盘 (mm)	280	340		410		510	710	760	900		1000	1100	1200
	功率 (KW)	7.5	11		22		30	45	55	75		90	110	132
	转速 (r/min)	7500	6215		4800		4200	3000	2800	2350		2100	1920	1760
分级机	功率(KW)	2.2	3		4		5.5	7.5	11	15		15	22	30
	**转速(r/min)	4500	4000		3250		3000	2920	2500	2200		2000	1800	1600
细度 (μm)		10~200					12~250			15~300
**处理风量 (m3/h)		700		900		1600	3000	4500	5400	8000	10000		12000	14000

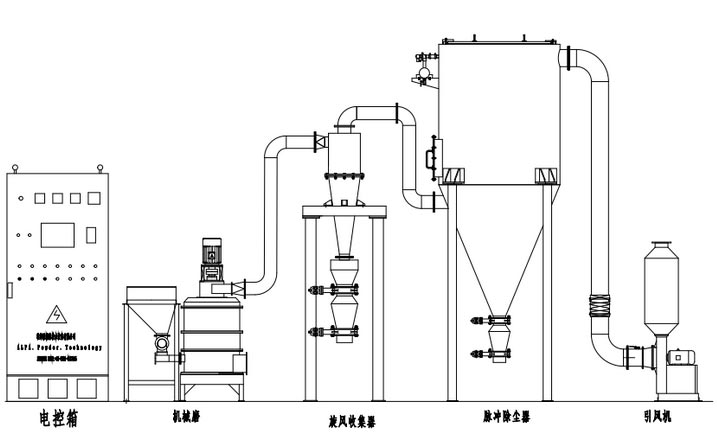

【工艺流程图】

立式机械粉碎机工艺流程图
