流化床式气流磨
2163

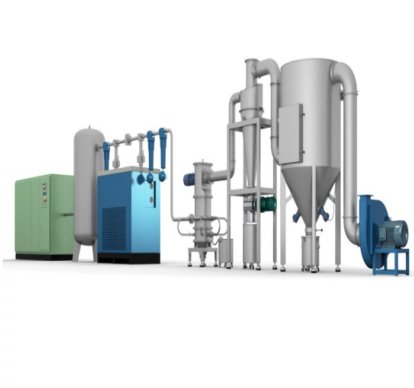

流化床气流磨作为超细粉碎的一种重要设备，广泛应用于非金属矿及化工材料的超细粉碎，具有粒度分布窄，颗粒表面光滑,颗粒形状规则,纯度高，活性大，分散性好等特点。应用:非金属矿，电池材料,精细化工，医药食品，颜料油漆,粉末冶金等超细粉体行业。流化床气流磨是一种气流粉碎和分级一体的设备，流化床气流磨粉碎系统组成主要有气源、原料供给系统、流化床气流磨主机，微粉收集系统（含引风），电气控制柜等。
立式气流磨设备选型参考表（技术规格）
型号 | XGEQLM-LM200 | XGEQLM-LM260 | XGEQLM-NC315 | XGEQLM-NC470 |
原料粒度 | 入料粒度<80目 | |||
产品粒度μm | 0.2μm≤D50≤6μm | |||
产量范围KG/H | 30～120 | 120～300 | 120～300 | 200～500 |
喷嘴数量 | 4 | 4 | 4 | 4 |
分级轮功率KW | 5.5 | 7.5 | 7.5 | 15 |
电机**转速 | 8000 | 6000 | 5000 | 4000 |
空压机压力Mpa | ||||
空压机流量Nm³/min | 10 | 20 | 30 | 40 |
风机功率KW | 4 | 7.5 | 7.5 | 18.5 |
系统功率 | 11.5 | 16.5 | 18 | 35 |
卧式气流磨设备选型参考表（技术规格）
型号 | XGEQLM-60 | XGEQLM-100 | XGEQLM-140 | XGEQLM-200 | XGEQLM-260 | XGEQLM-315 |
原料粒度 | < 3mm | |||||
产品粒度μm | 2～45μm无极可调 | |||||
产量范围KG/H | 2~45 | 5~135 | 15~300 | 35~650 | 45~800 | 90~1600 |
喷嘴数量 | 3 | 4 | 4 | 4 | 4 | 4 |
分级轮功率KW | 0.75 | 3 | 4 | 5.5 | 7.5 | 15 |
电机**转速 | 18000 | 12000 | 8000 | 6000 | 5000 | 4000 |
空压机压力Mpa | ≥ 0.7 | |||||
空压机流量Nm³/min | 3 | 6 | 10 | 20 | 30 | 40 |
风机功率KW | 4 | 2.2 | 4 | 7.5 | 7.5 | 18.5 |
系统功率 | 5.5 | 9 | 10 | 15 | 18 | 35 |
（续上表）
型号 | XGEQLM-350 | XGEQLM-200*3 | XGEQLM-260*3 | XGEQLM-315*3 | XGEQLM-315*4 |
原料粒度 | < 3mm | ||||
产品粒度μm | 2～45μm无极可调 | ||||
产量范围KG/H | 120~1800 | 150~2500 | 180~3500 | 300~5000 | 500~8000 |
喷嘴数量 | 4 | 4 | 4 | 4 | 4 |
分级轮功率KW | 18.5 | 5.5*3 | 7.5*3 | 15*3 | 15*4 |
电机**转速 | 4000 | 6000 | 5000 | 4000 | 4000 |
空压机压力Mpa | ≥ 0.7 | ||||
空压机流量Nm³/min | 40～60 | 50～70 | 60～80 | 80～120 | 160～180 |
风机功率KW | 18.5 | 22 | 27 | 45 | 55 |
系统功率 | 38.5 | 40 | 51 | 108 | 118 |
