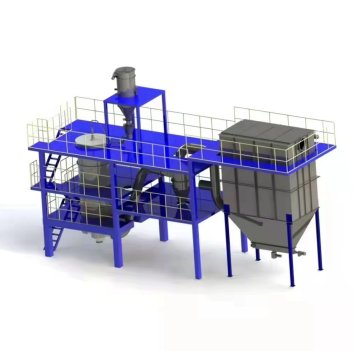

XGE-400型球化炉
3627
一、 设备概要
1、本熔炉具有将二氧化硅粉体通过烧嘴投入氧气燃烧的火焰中,并使其球状化的一种设备。该套设备主要由燃烧器、熔融炉(熔融带和冷却带构成)、水冷系统、空气冷却系统,鼓风机、排气风机、各类阀站、粉体供给装置、粉体回收装置以及自动控制系统所构成。
2、粉体原料性状:
2.1 二氧化硅(半导体封装材料)
2.2 平均粒径:(入口)5~10μm (出口) 约20μm
(入口)10~20μm (出口) 约30μm
二、 供货范围
1、设备数量:BR400型球化炉1套;包括熔融炉壳(不含刚玉砖、浇注料的制造和安装)、燃烧器、阀站、粉体供给装置、旋风收尘装置、自动控制系统及附件的制造和配套。
2、技术参数(产能和能耗要求):
粉体供给量 | Max 300-350kg/h(D50 5-20μm) | 供给压力 |
天然气 | Max 350m3/h(nor) 热值:≮HL=8600 kcal/m3 (nor) | 0.07MPa,常温 |
氧气 | Max 760m3/h(nor) O2浓度:93% | 0.10MPa,常温 |
冷却水(循环使用) | 供给量150m3/h | 0.30MPa,40℃以下 |
仪表用空气、送料 | 10m3/分 (nor) | 0.5MPa,常温 |
注:供给压力表示的是燃烧阀站组件入口处的压力,并且全部显示表压。
