工作原理：

该机型是流化床气流粉碎技术与自分流分级技术组成的物料干法超细粉碎设备。

        气流粉碎机与旋风分离器、除尘器、引风机、电控柜组成一套粉碎系统。压缩空气过滤干燥后，经拉瓦尔喷嘴高速喷射入粉碎腔，物料在多股高压气流的交汇点处碰撞、磨擦、剪切而粉碎，在风机抽力作用下随上升气流运动至分级区，经分级叶轮在离心力作用下，粗细物料分离，细颗粒进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。

产品特点：

1、控制系统采用程序控制，操作简便。

2、设备拆装清洗方便，内壁光滑无死角。

3、可与分级机串联使用，一次生产多个粒度段的产品。

4、整套系统密闭粉碎，粉尘少，噪音低，满足环保要求。

5、对易燃、易爆物料可用惰性气体作工质实现闭路循环粉碎。

6、产品粒度D97：2－150微米之间可调，粒形好，粒度分布窄。

7、粉碎过程无温升，无污染，磨损小．尤其适应于热敏性、熔点低、含糖份及挥发性物料的粉碎。

8、粉碎过程有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高。

9、适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。

主要参数：

参数／规格	DQL3	DQL6	DQL10	DQL15	DQL20	DQL30	DQL40
入料粒度mm	<3	<3	<3	<5	<5	<5	<5
产品粒度d97:um	2～150	2～150	2～150	2～150	2～150	2～150	2～150
生产能力kg/h	8～100	15～200	60～500	150～800	200～1000	300～1500	400～2000
空气耗量m3/min	3	6	10	15	20	30	40
空气压力Mpa	0.7～0.85	0.7～0.85	0.7～0.85	0.7～0.85	0.7～0.85	0.7～0.85	0.7～0.85
装机功率kw	26～37	47～68	68～106	110-127	145～184	190-220	290～310

注：生产能力与原料的粒度、比重、硬度、水分等指标密切相关，以上仅供选型参考。

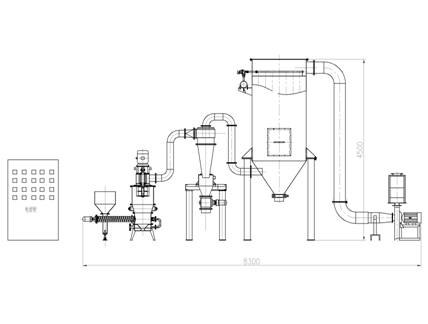

工艺流程：
