LM立式磨粉机
直接联系
山东易威矿山科技有限公司
山东
面议
易威矿山

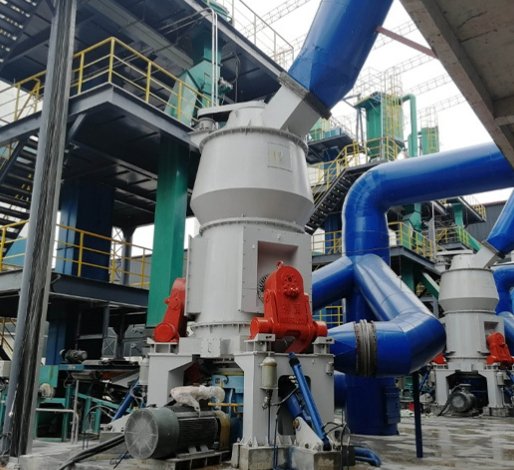

LM立式磨粉机
195
进料粒度：0-70mm
生产能力：3-340吨/时
适用物料：石灰石、方解石、白云石、石油焦、石膏、重晶石、大理石、滑石、煤粉等
工作原理
LM立磨的主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落到磨盘中央并在离心力的作用下从磨盘中央向边缘均匀移动，经过磨盘的辊道粉磨区域时，受磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集并排出即为成品粉体。混入物料的铁块等杂物随物料运动至磨盘边缘时，由于自身重量大跌落至磨机下腔，并被安装在磨盘底部的刮料板刮入排渣口排出机外（俗称吐渣）。
性能优势
1. 运行成本低
采用磨辊在磨盘上直接碾压磨碎物料，能耗低；由于工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用优质材料制作，磨损少，寿命长。
2. 操作简便 运行可靠
自动控制系统可实现远程控制，操作简便；备有防止辊套和磨盘衬板直接接触装置，避免破坏性冲击和剧烈震动；通过检修油缸翻转动臂，更换辊套、衬板更方便，减少停机损失。
3. 节能环保
震动小，噪音低，且设备整体密封，系统在无负压下工作，无粉尘外溢。
技术参数
立式矿磨系列
型号 | LM80K | LM110K | LM130K | LM150K | LM170K | LM190K | LM220K | LM240K | LM280K | LM340K | LM370K | |
转盘中径(mm) | 800 | 1100 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 | 3400 | 3700 | |
产量(th) | 4-10 | 5-15 | 10~28 | 13~38 | 18~48 | 23~68 | 36~105 | 40-130 | 50~170 | 80-240 | 120-300 | |
成品细度 | μm | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 | 170-45 |
目 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | 80-325 | |
成品水份 (%) | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
入磨物料粒度D80(mm) | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | |
入磨物料**尺寸mm) | <20 | <25 | <38 | <40 | <42 | <45 | <50 | <50 | <50 | <70 | <70 | |
不需烘干入磨物料水份 (%) | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
需烘干入磨物料水份 (%) | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | |
入磨风温 (℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温 (℃)) | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | |
主电机功率 (kw) | 55 | 110 | 200 | 280 | 400 | 500 | 800 | 1000 | 1250 | 1800 | 2500 | |
立式煤磨系列
型号 | LM80M | LM110M | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | LM280M | LM340M |
转盘中径(mm) | 800 | 1100 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 | 3400 |
产量(th) | 3-5 | 7-10 | 10-17 | 16-22 | 20-30 | 26-40 | 35-45 | 50-70 | 70-90 | 100-140 |
煤粉细度(R0.08) | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% | 5~20% |
煤粉水份(%) | <1% | <1% | <1% | <1% | <1% | <1% | <1% | <1% | <1% | <1% |
入磨物料粒度D80(mm) | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
入磨物料**尺寸mm) | 20 | 25 | <38 | <40 | <42 | <45 | <50 | <50 | <50 | <50 |
入磨物料水份 (%) | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% |
入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 |
出磨风温(℃) | 75~95 | 75~95 | 75~95 | 75~95 | 75~95 | 70~95 | 75~95 | 75~95 | 75~95 | 70~95 |
原煤哈氏可磨指数(HGI) | >55 | >55 | >55 | >55 | >55 | >55 | >55 | >55 | >55 | >55 |
主电机功率 (kw) | 45 | 90 | 185 | 250 | 315 | 400 | 500 | 630 | 900 | 1400 |
立式难磨系列
型号 | LM130N | LM150N | LM170N | LM190N | LM220N | LM240N | LM280N | LM340N | LM370N | |
转盘中径(mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 | 3400 | 3700 | |
产量(th) | 5-14 | 7-20 | 9-27 | 12-30 | 18-55 | 25-60 | 40-90 | 60-120 | 70-160 | |
成品细度 | μm | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 |
目 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | |
矿渣细度(㎡/kg) | 420 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | |
成品水份(%) | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
入磨物料粒度D80(mm) | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | <10 | |
入磨物料**尺寸mm) | <38 | <40 | <42 | <45 | <50 | <50 | <50 | <70 | <70 | |
不需烘干入磨物料水份 (%) | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
需烘干入磨物料水份 (%) | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | 4~15% | |
入磨风温 (℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温 (℃) | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | |
主电机功率 (kw) | 200 | 280 | 400 | 500 | 900 | 1120 | 1800 | 2500 | 3150 | |
