INM系列微粉磨
直接联系
山东易威矿山科技有限公司
山东
面议
易威矿山
INM系列微粉磨
188
进料粒度：0-20mm
生产能力：500-25000千克/时
适用物料：石灰石、方解石、白云石、石油焦、石膏、重晶石、大理石、滑石、煤粉等
工作原理

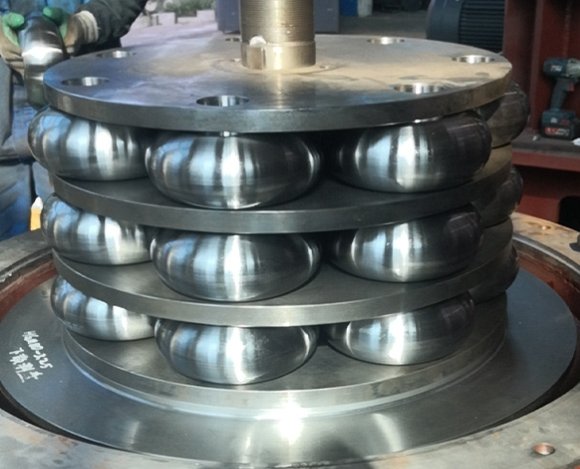

大块物料经锤式破碎机破碎至所需粒度后，由提升机送入料仓，经给料设备均匀连续的喂入主机内部，进入主机的物料随倾斜的导流管落到主机转盘上部的散料盘上。 主机工作时，几十个磨辊在环道内旋转、滚动。而物料在离心力作用下被散料盘散向周边并落入磨腔，在环道内被磨辊冲压、滚辗、研磨。 经过多层粉碎碾磨后的物料，随风机气流进入选粉机进行粉体分级，在选粉机叶轮的作用下，不符合细度要求的物料落回磨腔内重新碾磨，符合细度要求的物料则随气流进入旋风集粉器内进行部分粉体的分离收集，并由底部的卸料装置排出即为成品粉体。其余部分的粉体则从旋风集粉器上部进入脉冲除尘器内，并粘附在滤袋表面，脉冲阀控制高压气流使其瞬间喷吹到滤袋内部引起滤袋剧烈膨胀波动，通过滤袋的突然抖动弹落粘附的粉体，掉落在除尘器下部的粉体，经螺旋输送机将两处收集的粉体进行汇集排出即为成品。过滤后的气流随风机经过消音器排放到空气中。该系统属于开路系统，在负压状态下运行。
性能优势
1. 产量高， 能耗低
2. 先进的磨粉腔型设计
3. 采用高品质机件
4. 采用先进智能转速控制装置
5. 出料粒度可调，且调节范围广
技术参数
型号 | INM800/21R | INM900/24R | INM1000/28R | INM1250/32R | INM1680/36R |
工作直径 (mm) | Φ800 | Φ900 | Φ1000 | Φ1250 | Φ1680 |
**进料粒度 (mm) | ≤20 | ≤20 | ≤20 | ≤20 | ≤20 |
成品粒度 (mesh) | 325-2500 | 325-2500 | 325-2500 | 325-2500 | 325-2500 |
产量 (kg/h) | 500-4500 | 800-6500 | 1000-8500 | 2500-14000 | 5000-25000 |
型号 | INM800/21R | INM900/24R | INM1000/28R | INM1250/32R | INM168/36R | |
主机 | 功率 | 75 | 45×2 | 132 | 185 | 315 |
分析机 | 功率 | 18.5 | 18.5 | 30 | 15x4 | 18.5×5 |
鼓风机 | 功率 | 45 | 55 | 75 | 55×2 | 90×2 |
破碎机 | 型号 | PC400×600 | PC400×600 | PC400×600 | PC600×800 | PC600×800 |
功率 | 18.5 | 18.5 | 18.5 | 45 | 45 | |
提升机 | 型号 | TH-200 | TH-200 | TH-300 | TH-300 | TH-300 |
功率 | 3 | 3 | 4 | 5.5 | 7.5 | |
给料机 | 型号 | 裙边皮带机300×60×1.8 螺旋Φ159-1.8 | 裙边皮带机300×60×1.8 螺旋Φ159-1.8 | 裙边皮带机300×60×1.8 螺旋Φ159-1.8 | 裙边皮带机400×80×2 螺旋Φ219-2 | 裙边皮带机400×80×2.8 |
功率 | 1.5/3 | 1.5/3 | 1.5/3 | 1.5/3 | 2.2 | |
出料螺旋输送机 | 型号 | LS219-4.5/LS219-3 | LS219-5.8 | LS219-6.9/LS219-5 | LS219-5 | LS273-8.6 |
功率 | 3 | 3 | 4 | 3×2 | 5.5×2 | |
卸料阀 | 型号 | ZJD-200 | ZJD-200 | ZJD-200 | ZJD-250 | ZJD-300 |
功率 | 0.75 | 0.75 + 1.1 | 0.75+ 1.1 | 1.1 | 1.5+0.75 | |
脉冲除尘器 | 型号 | DMC120/DMC16 | DMC16 | LDMC25 | LDMC45 | LDMC400×2 |
空压机 | 型号 | KSH150D/LG1.5-8 | KSH240D/LG2.4-8 | KSH300D/LG3.6-8 | LG6.2-8 | LG10-8 |
功率 | 11 | 15 | 22 | 37 | 55 | |
备注：表中产量指粉末石灰石，通筛率为80%。
