多用真空过滤机是一种过滤设备,适用于选矿冶金、地质、化工、建材、石油、造纸等部门的实验室和小型工厂进行产品脱水和固液相分离时使用。 该机外型美观，操作方便，性能稳定，过滤效率好，一机多用，对于难滤矿物和溶度较低矿浆的过滤。

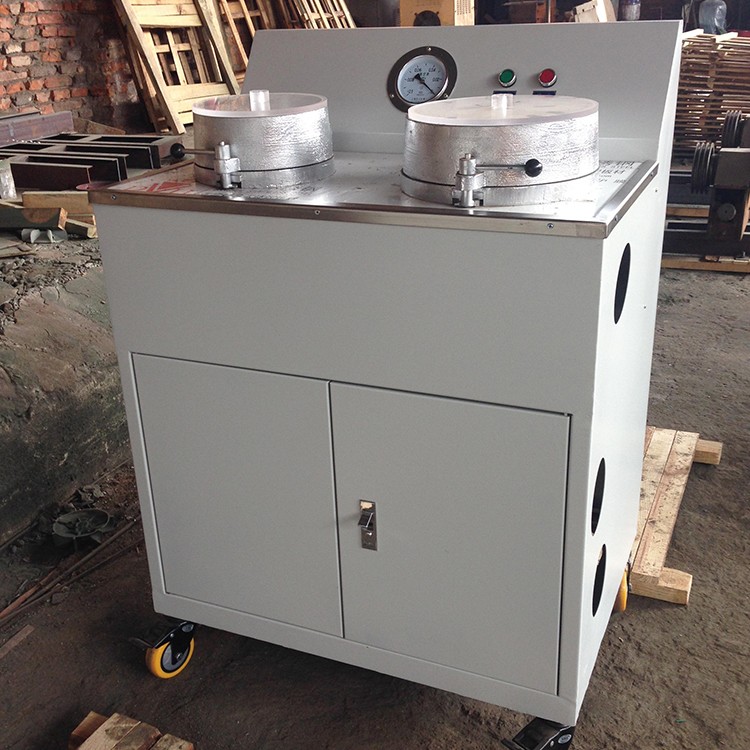

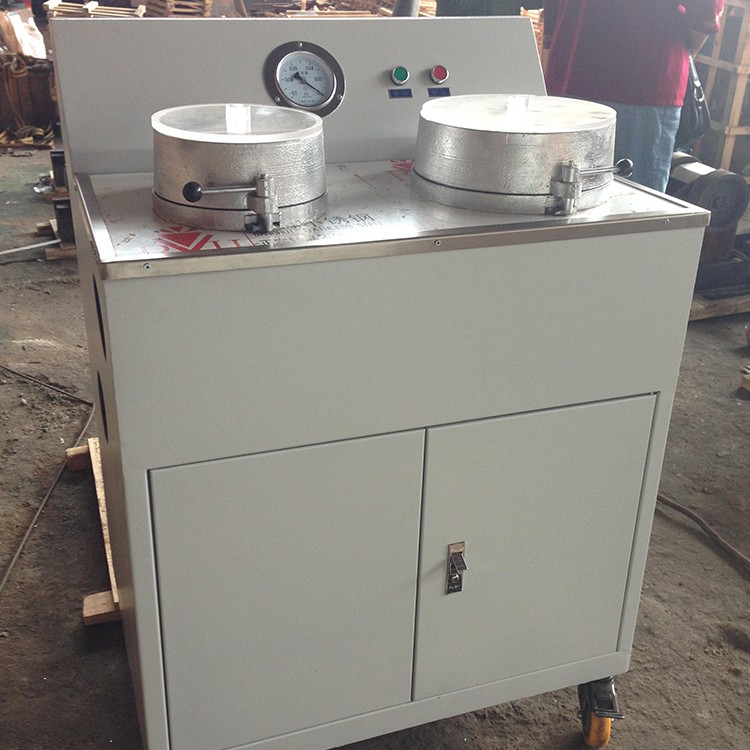

产品结构及工作原理：  该设备主要由机箱,真空泵,过滤盘,吸盘,电器,连接管道等组成.两个容量不同的过滤盘固定在机箱的上面,不同量的矿浆可以直接倾入相应的盘内进行过滤.吸盘是活动的,位于机箱的侧面,由一根软管与机箱连接,是为从以沉淀的矿浆上部抽出澄清水而设置..

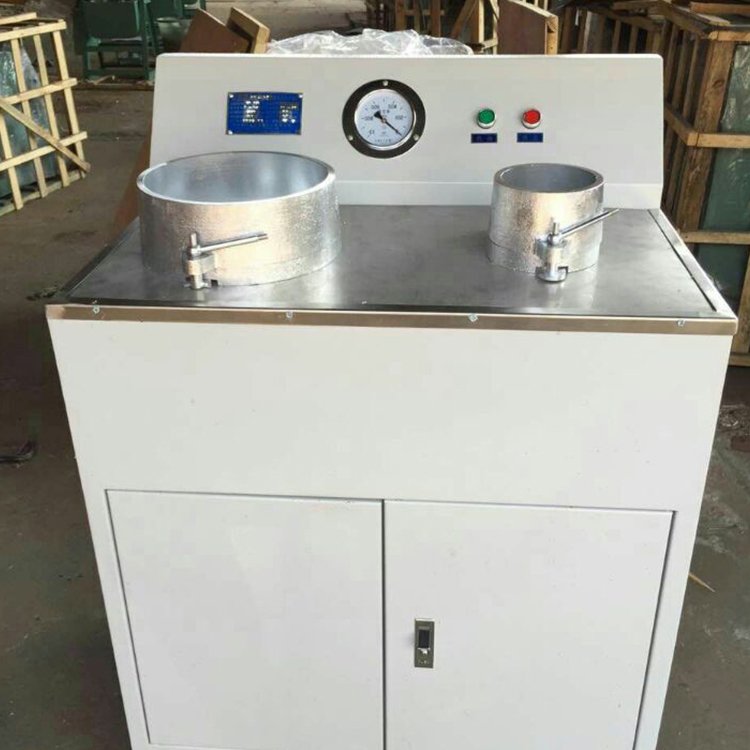

DL-5C型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。

DL-5、XTLZ型盘式多用真空过滤机用于地质、冶金、煤炭、建材、矿山、等科研试验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离的目的。

该设备是一种能间断或连续过滤的实验室型过滤设备，可作为产品脱水，固液分离时使用，结构简单，操作，维护方便，过滤效果高，适应性强，对难滤矿物和浓度较低的 矿浆的过滤，效果。

 一、用途

该机是一种能间断或连续过滤的实验室型过滤设备，适用于选矿，冶金，地质，化工，建材，石油，造纸，人造晶体等部门的实验室和小型工厂进行产品脱水，固液相分离时使用。

该设备具有结构简单，操作，维护方便，运转性能稳定，过滤效率高，一机多用等优点，对难滤的矿物和浓度较低的矿浆，效果。

二．结构及工作原理简介

本设备由机箱，小滤盘，抽排管道，补加水管道，移动抽滤盘，电器，真空泵，真空罐等部分组成。

本设备利用直联式悬鸭水环真空泵运转时产生的负压来抽滤矿浆，能连续抽吸和排放过滤液体。真空泵由一台1.5千瓦的电动机直接联带动，运转时（海拔高度为0时）可产生560-650贡柱的负压。有大、小滤盘、抽排管道、移动抽滤盘、真空罐及真空表所组成的过滤系统，直接与真空泵的负压区相连，省去了气水分离等一整套装置，工作时不需停机，滤液及由真空泵直接泵出，从而提高了过滤效率，减少停机和启动次数，减少了故障，延长了设备的使用寿命。

三．安装，使用及维修

设备开箱后，包装油脂，检查各紧固件，仪表，开关和接线头等是否松动或脱落。

接通电源和接地保护。

打开加水管道阀门，连续供给真空泵一适量补加水，使泵内保证形成抽真空所得水环，又能达到的目的。为了保证泵的使用性能和运行，每次运行时间以不超过10min为宜。如需重复使用，须更换循环水，保证水温不超过30℃（注：补加水量过小，形成不了水环，达不到所标定的真空度；水量过大，会增加不必要的水耗和电机的功耗，并发出刺耳的噪音）。

开车前，开启大，小滤盘或移动抽滤盘中之一阀门，其余两个关闭。

试开车，若有尖叫声发出，应即可调小补加水，直至无尖叫声后关闭所开启的滤盘阀门，观察真空表指针，达到标定值后，本机即可正常使用。

当使用固定过滤盘过滤物料时，应先将滤盘锁紧，用少量清水将置于滤板上的滤布，滤纸打湿，然后将矿浆倒入过滤盘，开启所用过滤盘的阀门，即可反复间断或连续进行正常工作。若用移动抽滤盘抽吸，应将滤布，滤纸附着于外吸盘面上，再放入矿浆上部，开启阀门，既能抽出澄清水。

为防止停机时返水进入真空系统，应先关闭阀门，后停泵。

工作结束后，如在1-2天内暂不使用，将泵盖中下方的螺塞打开，将泵内积水放干净，然后停车。使用时将螺塞旋紧。

较长时间停机后，再启动前，应将电机防护罩拆去，用手转动电动机风扇叶，使之灵活转动后方可起动。

本设备在移动情况下使用时，一定要将电源和接地线安放好，以确保人身和设备。

四．真空泵可能发生的故障

故障 发生故障的原因 排除方法

真空度下降 1，系统漏气 1，重新安装管道真空系统。

2，补焊焊缝漏气处。

2，泵联处漏气 1，更换O型密封及垫圈

2，重新装配压紧。

3，机械密封处漏气 1，修理或更换机械密封。

2，调整弹簧压力。

4，叶轮两端磨损，侧面间隙增大。 1，重新调整侧面间隙。

2，更换或叶轮等磨损件，恢复原有侧隙（内侧：0.07-0.10mm,外侧：0.12-0.16mm）

5，水温太高，水量不足。 1，降低进水温度。

2，泵内零件摩擦发热现象。

3，调整进水量。

抽气量不足 与真空下降五项原因相同 与真空度下降十一项排除方法相同

电动机电流突然升高 1，叶轮与电动机转子发生轴向窜动使叶轮和端面发生摩擦。 重新调整电动机轴承外圈侧端的波型弹簧垫圈的轴向力，轴向窜动现象。

2，运转中泵腔内有异物进入，使转子与零件发生摩擦或卡住。 1，防止异物进入。

2，拆泵异物，摩擦磨损面。

3，排气管有异物进入使排气受阻。 异物，使排气通畅。

运转中电机负荷偏高 1，进水量过多。 调整进水量

2，排气阀片失效。 或更换排气阀片

3，电动机两轴承轴向力较大 拆开电动机两盖，重新调整两轴承端弹簧垫圈压力。

启动困难 1，长期停机后，泵内生锈。 拆下电动机风扇罩壳，用手转动电动机风扇，使之能灵活转动后再启动。

2，排气管严重受阻 异物，排气。

不正常声响 1，进水量过多或过少 调节进水量

2，叶片破碎 更换叶轮

3，泵内有杂物 停机杂物
