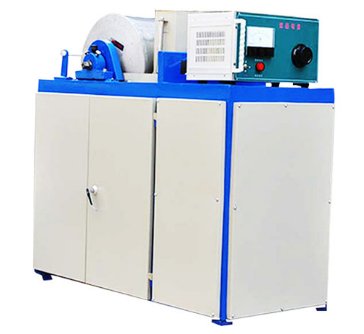

1、机架：由角钢焊制，为整个机器的支承部分。

2、磁鼓：内装有四个激磁线圈及磁铁芯，并在其排矿侧装有一个没有激磁线圈的附加磁极，以利于卸矿，这五个在磁极形成扇形固定在心轴上，心轴通过支轴承瓦固定在机架上，圆筒系用非磁性材料铝及不锈钢制成，扇形线圈的连接以造成在每磁极掌上磁场极性的交变、矿粒每通过一个磁极即翻转达180度，在磁搅拌的作用下，可以改善磁性产品的质量。在心轴的一端，为方形的外伸结构，可以用手板，使磁鼓内磁极绕轴向旋转，以适应不同矿种的选别需要。

3、传动装置：安装在机架的底部一侧，为了降低整机的重心，传动部分由三项交流电动机及蜗轮、蜗杆变速箱所组成，变速箱的输出通过链条传动至磁鼓，带动磁鼓旋转（磁极是不随之转动的），磁鼓的转速为恒转速25转/分，磁鼓旋转力方向与给矿方向一致。
