GSB 型低压连续气力输送泵

一、概述

　　GSB 型低压气力连续送泵（以下简称连续泵），是我公司独立生产的新一代低压连续气力输送设备 ，该连续泵已广泛应用于粉状物料输送，火电厂电（布）除尘器灰斗下的收集灰，玻璃生产线石油焦的输送及工业窑炉的喷煤系统，另外在冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中也有大量使用。 该连续泵具有结构简单、运行可靠、系统造价和运行费低、自动化程度高等特点。近二十年来已在全国火电厂除灰系统，其它粉体输送等工艺中应用了上万台。　　

二、原理及结构特点

　　GSB 型连续泵是利用气力压差原理与喷射流技术、流态化技术相结合，充分吸收现代气力输送两相流的理论，经多年运行实践总结，针对中短距离（0-400米）粉体气力输送工艺系统中，大量要求连续输送的方式而开发的专用设备。该设备核心技术是环式喷嘴射流器，该射流器真空度高且效率特高，损失小，达国际**水平，从而成功使低压连续输送达到并超过设计要求，这是该设备有别于其它输送泵的*关键一点。它与其它一些行业的气力输送设备（如仓式泵）相比，具有如下特点：

　　1 、结构简单，运行可靠

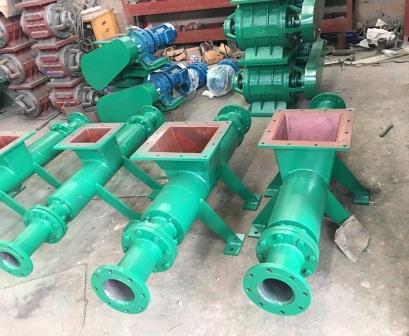

　　GSB 型连续泵由电动锁气器和喷射器两部分组成。电动锁气器完成均衡给料，并具有锁气功能，它将物料由常压压入低正压系统中；喷射器利用独特设计的喷嘴，将物料及输送气体均匀混合，并将物料送入到输送管内，利用气力压差使物料沿管道送到受料目的地。整体结构简单，只有给料器为转动部件，因而运行极为可靠。 且输送产量可根据需求现场调整。

　　2 、输送稳定

　　由于采用连续输送粉体，连续送泵上的锁气器是均匀给料，其浓度低并且是恒定的，由此显示输送更平稳，本身基本上不存在堵管理象。

　　3 、操作简单

　　由于该设备运转部件仅有锁气器，配套部件只有进气阀，则本体控制只需“启动”和“停机”操作，不需要人工值守，只需巡视。由于连续输送泵工艺系统简单，所配置的控制系统逻辑关系也随之简单。根据系统配置，即使采用 PLC 控制系统瘫痪，也不影响系统的正常运行，操作维护依然简单可靠。

　　4 、磨损小、使用寿命长

　　由于采用连续输送，管内流速较低且恒定，因而磨损小，整个系统设备及管道使用寿命长。

　　5 、布置方便灵活

　　连续输送泵可以根据系统具体情况，布置成单泵单管或多泵共管、多泵串管、多泵共气源等型式。管道可以水平、垂直、斜上布置，满足工程千变万化的布置要求。

　　6 、全密封、无污染输送

　　由于采用低正压、全密封输送，外界物质不能进入管内，因此不会引起所需物料性质的任何改变。

　　7 、对气源的品质要求不高

　　由于采用了连续输送的形式，加之输送动力气源一般采用罗茨风机，因此动力气源一般不需设立净化系统，只对气量和压力有一定的要求，可使用独立气源或工程中常用的压气站气源（集中气源）。

　　8 、系统可靠性高

　　由低压连续泵组成的低压气力连续输送系统，具有其它任何气力输送设备组成的输送系统无法达到的可靠性。这是由于：

　　● 低压连续输送系统一般采用罗茨风机（也可视情况采用高压离心风机或空压机），罗茨风机的高可靠性决定了系统的可靠性。

　　● 由连续泵组成气力输送系统，一般设备数量和种类都较少，使得整个系统简洁可靠。

　　● 连续输送压力平稳，无任何冲击荷载。

　　● 设备本体简单，无常规气力输送工艺中阀门的频繁动作，设备故障率大大降低。

　　9 、经济合理，造价低，系统运行费低

　　由低压连续泵组成的低压连续气力输送系统，由于具有上述特点，因而同时具有造价低、运行指标优越的特点。所以，本系统的优越性：不仅在工程上马时体现其投资省，更在于以后的运行使用过程中将不断体现出较低的运行维护费用！

三、产品结构及外型尺寸
