HXZ 型
直接联系
长沙昊凯环保机电设备有限公司
面议
HXZ 型
1604
--

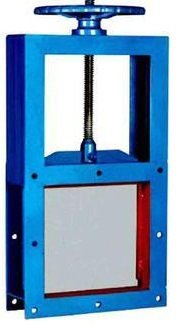

HXZ 型手动插板门
适用于火电站除尘器干灰斗或其它散状粉料库（斗）下，作为输送系统截止物料的装置。其正常使用温度可达 200 ℃ 。
此种插板门具有重量轻、占用空间尺寸小、密封性好、操作维护方便的特点。
除手动操作外，我公司另可配置电动、气动操作装置。另根据用户的需要其接口还可做成圆形。
HXZ 型插板门外型连接尺寸表
规格 | 250 × 250 | 300 × 300 | 400 × 400 | 500 × 500 |
a | 250 | 300 | 400 | 500 |
A | 370 | 420 | 520 | 620 |
B | 320 | 370 | 470 | 570 |
b | 108 | 124 | 158 | 190 |
b1 | 106 | 123 | 158 | 190 |
H | 104 | 140 | 140 | 140 |
L | 860 | 960 | 1160 | 1360 |
n - ￠ | 12 - ￠ 18.5 | 12 - ￠ 18.5 | 12 - ￠ 18.5 | 12 - ￠ 18.5 |

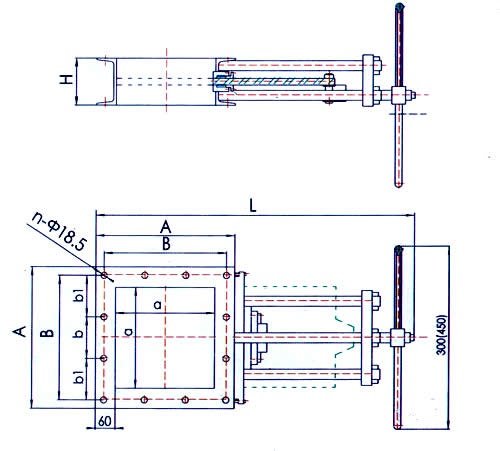

外形尺寸图
