HSJ 型
直接联系
长沙昊凯环保机电设备有限公司
面议
HSJ 型
1556
--
整机运行平稳，振动小，噪音低，无粉尘外扬。

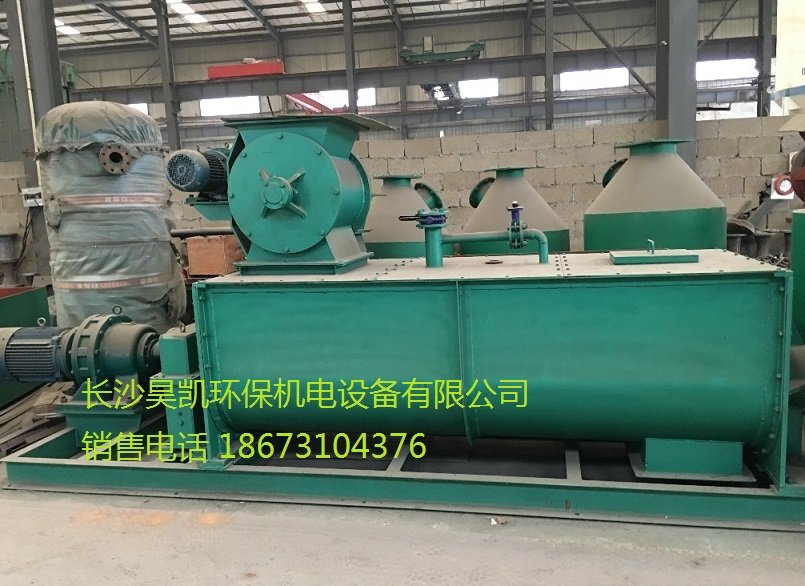

HSJ 型双轴搅拌机
HSJ 型双轴搅拌机为分状物科加水混合设备，它可将干燥的粉状物料加水至均匀温度的混合物，以便利用敝式自卸车装运。通常用于大型燃煤电厂的气力输送系统粉煤灰的后期处理。
该型搅拌机效率高，结构紧凑，驱动机构配置合理，整机运行平稳，振动小，噪音低，无粉尘外扬。
本双轴搅拌机驱动装置为常规安置型，如驱动装置于侧面可为用户另行设计。
主要技术参数及外形尺寸
项目 / 型号 | HSJ-20 | HSJ-40 | HSJ-60 | HSJ-80 | HSJ-100 | HSJ-200 | |||
出力 t/h | 20 | 40 | 60 | 80 | 100 | 200 | |||
叶片直径 mm | Φ400 | Φ600 | Φ600 | Φ700 | Φ700 | Φ900 | |||
主轴转速 r/min | 34 | 34 | 42 | 34 | 42 | 42 | |||
驱动装置 | 减速机型号 | BWY5. 5-27-43 | BWY11-33-43 | BWY15-33-35 | BWY18.5-39-43 | BWY22-39-35 | BWY37-45-23 | ||
电机型号 | Y132S-4 | Y 160M -4 | Y 160L -4 | Y 200L 1-6 | Y 200L 2-6 | Y 250M -6 | |||
功率 KW | 5.5 | 11 | 15 | 18.5 | 22 | 37 | |||
加湿器水压 Mpa | 0.4 ～ 0.8 | ||||||||
加湿器水量 t/h | 3 ～ 4 | 6 ～ 8 | 9 ～ 12 | 12 ～ 16 | 15 ～ 20 | 30 ～ 40 | |||
湿灰含水率 | 15% ～ 20% | ||||||||
外形连接尺寸 mm | L1/L2 | 250/2100 | 250/2100 | 300/2000 | 300/2000 | 300/2000 | 400/2400 | ||
L3/L4 | 250/1500 | 250/1500 | 300/1400 | 300/1400 | 300/1400 | 400/1600 | |||
L5/L6 | 3000/3886 | 3000/3886 | 3000/3946 | 3000/3946 | 3000/3946 | 3800/5060 | |||
h | 370 | 370 | 440 | 440 | 440 | 625 | |||
H1 | 920 | 920 | 1120 | 1120 | 1120 | 1600 | |||
L × B1 × H | 4360 ×866×920 | 4360 ×866×920 | 4520 ×1032×1120 | 4520 ×1032×1120 | 4520 ×1032×1120 | 5860 ×1600×1560 | |||
F × F | 420 ×420 | 420 ×420 | 530 ×530 | 530 ×530 | 530 ×530 | 630 ×630 | |||
R × P | 300 ×300 | 300 ×300 | 400 ×400 | 400 ×400 | 400 ×400 | 500 ×500 | |||
n1 × A1 | 3 ×120 | 3 ×120 | 4×115 | 4×115 | 4×115 | 5×120 | |||
N2 × Φ d1 | 12 - Φ14 | 12 - Φ14 | 16 - Φ18 | 16 - Φ18 | 16 - Φ18 | 20- Φ18 | |||
C1 | 960 | 960 | 970 | 970 | 970 | 1250 | |||
D1 | 840 | 840 | 976 | 976 | 976 | 1340 | |||
N × C1 | 4 ×960 | 4 ×960 | 4 ×970 | 4 ×970 | 4 ×970 | 4 ×1250 | |||
N3 × Φ d2 | 10 - Φ20 | 10 - Φ22 | 10 - Φ22 | 10 - Φ22 | 10 - Φ22 | ||||
