采用CAD模块式优化结构设计，泵结构新颖可靠，零部件互换性好。整体重型悬架式轴承座支架，稀油润滑球轴承，迷宫式密封，轴承支架同轴度好，稳定性高，刚性好，扰度小。叶轮有闭式和半开式两种，闭式叶轮对工况适应性强，效率高，汽蚀值低，半开式叶轮适用于输送含固体颗粒浓度大的液体。结构先进、效果更佳、工作效率比国内老型号产品高出5%～8%、结构紧凑、维修方便。过流部件采用工程塑料，其突出的优点是具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常的耐腐蚀性。

产品介绍

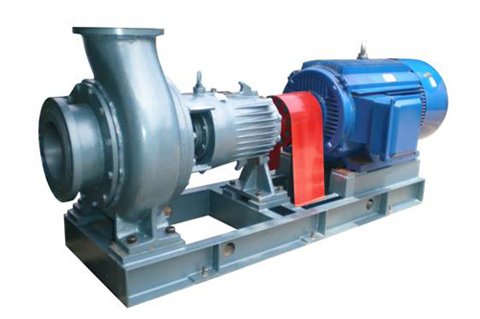

HTB系列悬架式耐腐耐磨工程塑料泵

一、产品简介

该泵是由我公司在吸收国内外同类产品技术基础上，依照ISO2858/5199国际标准开发设计的，采用CAD模块式优化结构设计，泵结构新颖可靠，零部件互换性好。整体重型悬架式轴承座支架，稀油润滑球轴承，迷宫式密封，轴承支架同轴度好，稳定性高，刚性好，扰度小。叶轮有闭式和半开式两种，闭式叶轮对工况适应性强，效率高，汽蚀值低，半开式叶轮适用于输送含固体颗粒浓度大的液体。结构先进、效果更佳、工作效率比国内老型号产品高出5%～8%、结构紧凑、维修方便。过流部件采用工程塑料，其突出的优点是具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常的耐腐蚀性。

二、使用范围
●冶炼行业各种腐蚀性矿浆；硫酸磷肥业的稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆；
●有色金属冶炼业：适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送.化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
●氯碱业：盐酸、液碱、电解液等。
●水处理业：纯水、高纯水、污水。
●钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
●湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

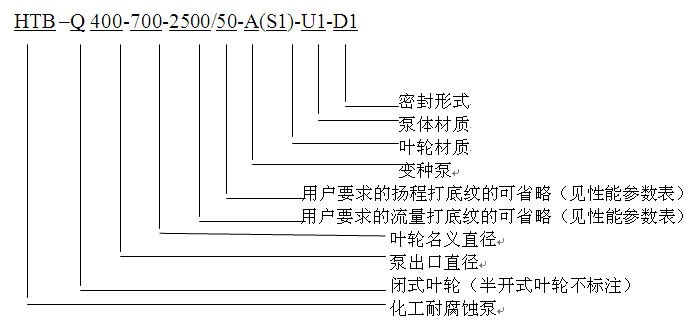

三、型号说明

叶轮材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
代号	S	S1	S3	S2	S4	S5	S6	G
备注	U型泵不标注

泵体材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
代号	U	U1	U3	U 2	U 4	U 5	U 6	G
备注

四、密封形式

密封形式	油封密封	填料密封	机械密封				付叶轮动力密封
密封形式	油封密封	填料密封	WB2 机械密封	硬对硬密封	双端面密封	集装式机械密封	填料密封	油封密封	油封密封	机械密封
代号	Y1	T	J	Y2	Y3	Y4	D	D1	D2	D3
备注		加冷却水	配套清液泵	加冷却水	加冷却水	加冷却水	加冷却水		不加冷却水	加冷却水

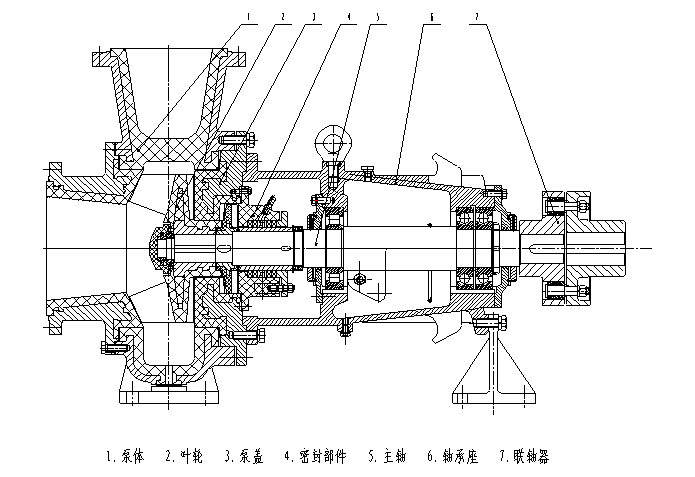

五、结构型式（先用这张结构图,彩色结构图后步提供）

六、详细参数

参数 \ 型号	叶轮规格	额定转速2900转/分				额定转速1450转/分				轴承座	汽蚀余量（m）	重量（kg）
参数 \ 型号	叶轮规格	流量Q (m³/h)	扬程H （m）	电机功率N介质比重（Kw）	效率η %	流量Q (m³/h)	扬程 H（m）	电机功率N介质比重（Kw）	效率η %	轴承座	汽蚀余量（m）	重量（kg）
HTB32 -125	标准	7.5	22	2.2	40	3.75	5.5	0.55	35	K0	4.0	90
		12.5	20			6.3	5.0
		15.0	18			7.5	4.5
	A	5	20	2.2	27
	A	10	15	2.2	29
	B	7.5	16	1.5	28
	C	15	15	2.2	36
	C	10	18	2.2	34
HTB32 -160	标准	7.5	35	4.0	35	3.75	8.75	0.75	30	K1	4.5	145
		12.5	32			6.3	8.0
		15.0	30			7.5	7.0
	A	10	25	4.0	35
	A	15	23.5	4.0	36
	B	16.5	25	4.0	38
	B	20	22	4.0	39
	C	25	20	5.5	38
HTB32 -200	标准	7.5	51.8	7.5	34	3.75	12.9	1.5	28	K2	4.5	270
		12.5	50			6.2	12.5
		15.0	48			7.5	12
	A	5	48	7.5	20
	B	12	57	11	25
	B	16	54	11	27
	C	17.5	41	7.5	30
HTB32 -250	标准	7.8	83.1	15	27	3.9	20.8	3.0	20	K2	4.5	330
		12.5	80			6.3	20
		15	79			7.5	19.8
	A	20	60	15	30
	A	26	55.6	15	33
	B	17	83	18.5	29
	B	23	80	18.5	34
	C	25	70	18.5	31
HTB50 -160	标准	15	35.5	5.5	52	7.5	8.8	0.75	47	K1	4.	150
		25	32			12.5	8.0
		30	29			15.0	7.0
	A	20	28	5.5	45
	A	25	25		50
	B	40	20		52

HTB40 -200	标准	15	52	15	40	7.5	13.3	1.1	35	K2	5.0	250
		25	50			12.5	12.5
		30	48			15	12
	A	15	41	11	33.4
		20	40		34
		27	39		45
	B	25	40		40
	C	20	40		31
	C	30	35		36
HTB65 -160	标准	30	35	11	58	15	8.75	1.5	54	K1	4.5	170
		50	32			25	8
		60	29			30	7.13
	A	40	28	7.5	58
	B	60	25	11	48
	C	52	22	7.5	57
		65	18	11	54
		75	15	11	50
HTB50 -200	标准	30	57	22	52	15	14	2.2	48	K2	5.2	310
		50	50			25	12.5
		60	46			30	11.5
	A	43	42.5	15	48
		54	39		51
		60	36		49
	B	42	51	18.5	49.5
		58	47		55
		65	45		55.4
	C	70	41.5	18.5	55

参数 \ 型号	叶轮规格	额定转速1450转/分				轴承座	汽蚀余量（m）	重量（kg）
		流量Q （m3/h）	扬程H （m）	电机功率N 介质比重（Kw）	效率η %
HTB50 -315	标准	15	32.6	11	35	K3	5.2	610
		25	32
		32	30.9
HTB100 -315	标准	60	37	22	54	K3	5.5	730
		100	32
		120	30
	A	80	30	18.5	51
	B	110	20	15	52
	C	140	34	30	58
HTB100 -400	标准	80	51	37	52	K4	5.5	1000
		100	50
		120	48
	A	120	55	45	50
	B	150	48	45	50
	C	180	40	45	51
HTB125 -315	标准	120	38	37	65	K3	5.5	750
		200	32
		240	28
	A	200	22	30	64
	B	220	25	30	65
	C	250	24	30	65
	D	200	36	37	65
